WPROWADZANIE
Słaby czarny likier (WBL) z brązowych podkładek ma zazwyczaj 13-18% TS.Większość tej zawartości wody musi zostać odparowana, aby wytworzyć materiał o wystarczająco wysokiej zawartości części stałych, aby wspierać efektywne spalanie w kotle odzysknicowym, zwykle między 65% a 80% TS.
Podczas odparowywania do tego poziomu ciał stałych różne lotne składniki (związki siarki, metanol itp.) są uwalniane z cieczy i muszą być oddzielone od kondensatu, aby umożliwić ponowne wykorzystanie we włóknach i ponownej kaustyzacji.Z tego punktu widzenia wyparnia faktycznie służy jako „fabryka wody” w młynie.Ług czarny zawiera również znaczną część związków nieorganicznych, które podczas procesu odparowywania osiągają granicę rozpuszczalności i mogą osadzać się w postaci kamienia na powierzchniach wymiany ciepła parownika, znacznie ograniczając wydajność operacyjną wyparni i całej wyspy odzysku.
Nieodłączny złożony skład ługu czarnego przekłada się na kilka współzależnych wymagań projektowych dla parowników:
Instalacja wyparna musi wydajnie przenosić ciepło w celu odparowania ługu czarnego.
Musi to robić, unikając tworzenia się kamienia na powierzchniach wymiany ciepła.
Instalacja wyparna musi również wytwarzać wystarczająco czyste frakcje kondensatu, aby zaspokoić potrzeby celulozowni i obszaru ponownego kaustyzacji, co znacznie zmniejsza pobór świeżej wody do młyna.
Składniki lotne i NCG muszą być usunięte i kondycjonowane w celu bezpiecznej utylizacji poprzez spalanie.
Zastosowanie technologii MVR:
Gdy stężenie odparowanej cieczy wzrasta, a jej temperatura wrzenia jest podnoszona w pewnym zakresie, na przykład, gdy stężenie odparowanej czarnej cieczy jest poniżej 20%, temperatura wrzenia wzrasta nie więcej niż 1,5 ℃.
Znajduje zastosowanie na obszarach lub przedsiębiorstwach, gdzie cena energii elektrycznej jest tania, a energia cieplna droga.
2. Zastosowanie technologii odparowywania pulpy w ługu czarnym
Na przykładzie odparowania ługu czarnego z pulpy słomy pszennej porównano proces parowania skojarzonego technologii MVR i odparowania wieloefektowego z procesem odparowania wieloefektowego.Szczegóły są następujące.
2.1 główne parametry i schemat parowania
Wyniki pokazują, że natężenie przepływu rozcieńczonego ługu czarnego wynosi 128,6 t/h, temperatura rozcieńczonego ługu czarnego wynosi 70 ℃, stężenie rozcieńczonego ługu czarnego wynosi 10%, stężenie stężonego ługu czarnego wynosi 45%, a odparowanie woda to 100t/h.Wieloefektowy proces odparowywania to 5-stopniowa stacja wyparna, a połączony proces odparowywania to wstępne zatężanie MVR + 5-stopniowa stacja odparowywania.
| przedmiot | 5 stacji efektów | połączony proces parowania | ||
| MVR przed stężeniem | Stacja wyparna 5-efektowa | |||
| Woda parująca (t/h) | 100 | 64,28 | 35,72 | |
| Stężenie przychodzące (%) | 10 | 10 | 20 | |
| Stężenie (%) | 45 | 20 | 45 | |
| Obszar parownika (㎡) | dziesięć tysięcy | 8500 | 4000 | |
| Obszar skraplacza (㎡) | 800 | / | 300 | |
| Konsumpcja | Para (t/h) | 25 | / | 9 |
| Elektryczność (kWh/h) | 500 | 1600 | 180 | |
| Woda (t/h) | 900 | / | 350 | |
| Koszty eksploatacji | RMB/godzinę | 4500 | 960 | 1633 |
| Zdolność parowania wody RMB/T | 45 | 25,93 | ||
| RMBx10000/dzień | 10,8 | 6,2 | ||
| RMBx10000/rok (340 dni) | 3672 | 2115 | ||

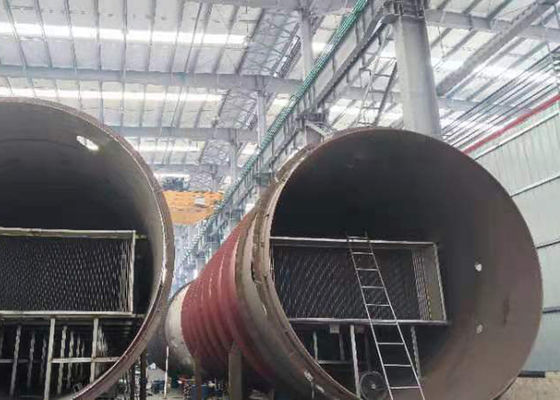

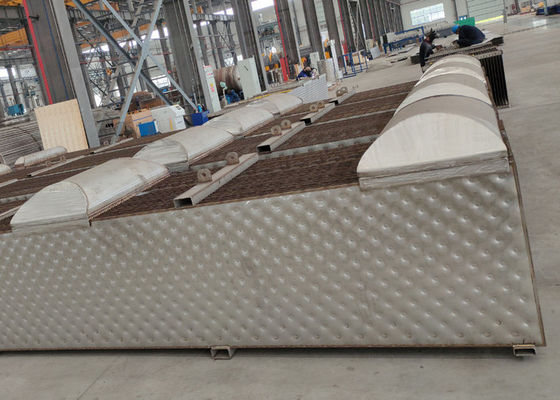

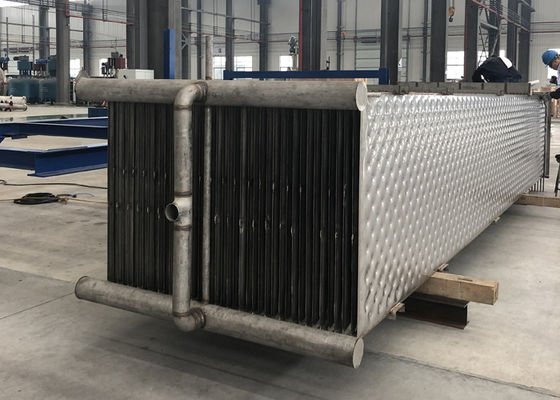

Miejsce produkcji
