Modułowy, wieloefektowy, cienkowarstwowy odparownik z krystalizacją próżniową dla ścieków (przemysł papierniczy i solny)
Zdejmowalna, montowana na płozach linia MEE zaprojektowana do zagęszczania zanieczyszczonej wody i odzysku soli. System wykorzystuje odparowywanie cienkowarstwowe w wielu efektach pod próżnią, a następnie krystalizację próżniową, zapewniając niskie zużycie pary, kompaktową powierzchnię i stabilną, ciągłą pracę.
Opis procesu — Przykład zasady przepływu równoległego

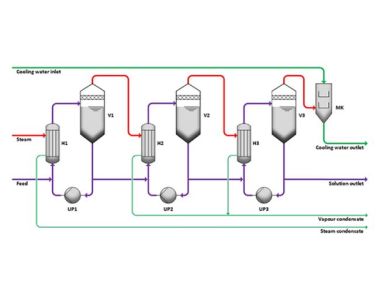

Wsad wchodzi do obwodu odparownika pierwszego efektu, miesza się z krążącym roztworem i jest ogrzewany parą bezpośrednią w grzejniku H. W odparowniku V1 woda paruje, podczas gdy roztwór osiąga temperaturę wrzenia. Częściowo zagęszczony roztwór następnie przepływa do drugiego efektu, który działa w niższej temperaturze i ciśnieniu. Pary z pierwszego efektu działają jako medium grzewcze dla drugiego efektu. To etapowe ponowne wykorzystanie pary trwa przez kolejne efekty, w zależności od podwyższenia temperatury wrzenia i ograniczeń operacyjnych, maksymalizując wydajność cieplną i minimalizując zapotrzebowanie na media.

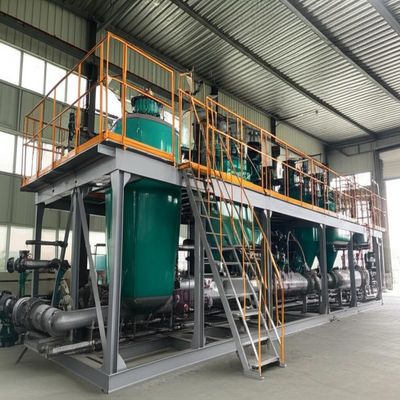

Struktura
Typowa linia wieloefektowa z cienką warstwą składa się z grzejników i separatorów pierwszego/drugiego/trzeciego efektu, podgrzewaczy wstępnychTypowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczne końcowego, systemu próżniowego, Typowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczne, łączących Typowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczne oraz oprzyrządowania (manometr próżniowy, termometry, manometry, przepływomierze, poziom i przewodność, jeśli wymagane). Sekcje montowane na płozach umożliwiają demontaż i konserwację bez długich przestojów.Kluczowe cechyWydajność odparowywania: od 500 kg/h do 80 t/h (zakres standardowy).
Materiały:
- Stal nierdzewna SS304
- lub SS316L.Zamknięta, próżniowa praca: Szybkie odparowywanie w Wysoki współczynnik zagęszczenia:
- z krótkim czasem przebywania.Sanitarne elementy wewnętrzne: Polerowane na lustro rury bezszwowe zmniejszają zanieczyszczenia i ułatwiają CIP
- .Niska temperatura odparowywania: Opcjonalna reindukcja pary wtórnej (np. pompa natryskowa wysokociśnieniowa) poprawia wykorzystanie ciepła i zmniejsza ekspozycję termiczną produktu.Wysoki współczynnik zagęszczenia:
- Hydrodynamika cienkowarstwowa radzi sobie z wyższą lepkością, jest odporna na osadzanie się kamienia i umożliwia krótkie czasy zagęszczania.Automatyzacja:
- PLC/HMI z blokadami i rejestracją danych; działanie oparte na recepturach.Elastyczność procesu:
- Konfigurowalne ciągi w celu dopasowania do składu chemicznego wsadu, BPE i mediów klienta; TVR/MVR można zintegrować w razie potrzeby.Oszczędność pary
- Każdy dodatkowy efekt ponownie wykorzystuje parę z poprzedniego efektu jako źródło ciepła — drastycznie zmniejszając zużycie świeżej pary na kg odparowania.Krystalizacja próżniowa
Stabilne tworzenie kryształów i czystszy kondensat do ponownego użycia lub zgodnego odprowadzania.
Modułowy i łatwy w utrzymaniu
Zdejmowane moduły i dostępny układ rur zmniejszają przestoje i upraszczają remonty.

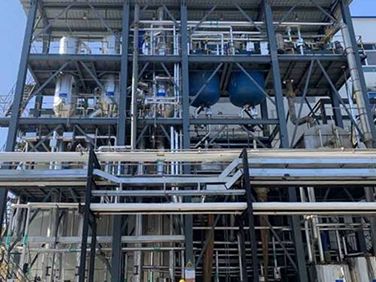

Zastosowania
Zaprojektowany dla
ścieków z produkcji papieru
,
solanek z produkcji soli i szerokiej gamy ścieków przemysłowych w przemyśle chemicznym, farmaceutycznym, tekstylnym/farbiarskim, browarach, produkcji żywności i napojów oraz wstępnej obróbki ZLD. Obsługiwane jest również zagęszczanie odrzutów RO z odsalania i odzyskiwanie zasobów.Typowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczneParametr / SpecyfikacjeHP-3.0
HP-4.5
| HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
Wydajność odparowywania (kg/h) |
3000 |
4500 |
| 6000 |
9000 |
15000 |
15000 |
Pierwszy efekt |
24000 |
0 |
50000 |
Zużycie pary surowej (kg/h) |
900 |
1350 |
| 1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
15000 |
15000 |
Stopień próżni każdego efektu |
Pierwszy efekt |
0 |
| Drugi efekt |
76 |
(mmHg) |
|
53 |
640 |
| Temperatura odparowywania każdego efektu |
0,6–1,0 (ciśnienie bezwzględne) |
99 |
| Drugi efekt |
76 |
Trzeci efekt |
|
53 |
Ciśnienie pary do odparowywania (MPa) |
|
0,6–1,0 (ciśnienie bezwzględne) |
Zawartość ciał stałych w wsadu (%) |
| 6–7 (przykład) |
Zawartość ciał stałych na wylocie (%) |
| 42–48 (przykład) |
Uwagi dotyczące eksploatacji |
| Liczba efektów i obciążenie dobrane w celu spełnienia docelowej oszczędności pary i jakości kondensatu. |
Poziomy próżni i ΔT ustawione zgodnie z BPE wsadu i tendencją do osadzania się kamienia. |
Opcjonalne moduły TVR/MVR można zintegrować w celu dalszego ponownego wykorzystania par wtórnych.
