Odparowanie ługu czarnego jest istotną częścią procesu odzysku chemicznego, ponieważ znacząco koncentruje suchą masę w ługu czarnym, dzięki czemu ług może być skutecznie spalany w kotle regeneracyjnym.Wodę usuniętą z ługu można oddzielić i przetworzyć, aby można ją było ponownie wykorzystać w młynie – zmniejszając zapotrzebowanie na słodką wodę, ścieki i oszczędzając pieniądze.
Parowniki i koncentratory, z ich lamelowymi powierzchniami grzewczymi, są sprawne w przetwarzaniu zużytego roztworu gotowania lub ścieków z młyna przy użyciu minimalnej ilości energii przy maksymalizacji suchej masy produktu, dostępności instalacji i jakości kondensatu.Lamelowe powierzchnie grzewcze z natury nie tworzą kamienia.Pozwala to na zastosowanie różnych źródeł ciepła wewnątrz lameli, co pozwala młynowi wybrać najbardziej energooszczędne połączenie procesowe.
Odparowanie
Misja:
Odparowanie słabego czarnego ługu w celu oddzielenia wody i utworzenia palnego produktu - mocnego czarnego ługu
Trzy główne procesy zachodzące w parowniku to:
Czarny likier + podgrzej do mocnego czarnego likieru + woda + para
Kondensat + Para do czyszczenia + Brudny kondensat + NCG
Likier czarny do Likier czarny + Mydło (tylko drewno iglaste)
Podstawowe wymagania dotyczące procesu
Efektywne wykorzystanie energii
Skuteczna separacja pary wodnej od ługu czarnego
Właściwe oddzielenie metanolu, mydła oleju talowego
Stężenie ługu czarnego do 75-85% suchej masy
Nazwa | Seria poduszek | Wymiennik ciepła płaszczowo-rurowy | Odłączany płytowy wymiennik ciepła | Spiralny płytowy wymiennik ciepła |
Zakres temperatury pracy | <800 ℃ | <800 ℃ | <170 ℃ | <350 ℃ |
Maksymalne ciśnienie | <60 bar | <200 barów | <32 bary | <25 barów |
Współczynnik przenikania ciepła do wody [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Zastosowanie wymiany ciepła powietrza i wody | pasować | pasować | nie pasuje | Częściowe dopasowanie |
Zanurzenie w zbiorniku lub wodzie | pasować | Częściowe dopasowanie | nie pasuje | nie pasuje |
Spawanie zbiornika i reaktora | Odpowiedni | nie dotyczy | nie dotyczy | nie dotyczy |
Zainstaluj w istniejącym reaktorze i innym sprzęcie | Elastyczna aplikacja | Częściowo dotyczy | nie dotyczy | nie dotyczy |
Cała konstrukcja spawana | Odpowiedni | Odpowiedni | nie dotyczy | nie dotyczy |
Silnie zanieczyszczone ciecze i inne zastosowania | Odpowiedni | Odpowiedni | Częściowo dotyczy | Odpowiedni |
Waga na jednostkę powierzchni | Niska | wysoka | Niska | wysoka |
Opadająca folia, skraplacz i parownik | pasować | pasować | Częściowe dopasowanie | Częściowe dopasowanie |
Technologia MVR
Technologia MVR polega na sprężeniu pary wtórnej parownika metodą mechaniczną, zwiększeniu jej ciśnienia i temperatury, zwiększeniu jej entalpii, a następnie odesłaniu jej z powrotem do komory grzewczej parownika w celu wykorzystania jako para grzewcza, aby utrzymać wsad ciecz w stanie wrzenia, podczas gdy sama para grzewcza skrapla się w wodę.W porównaniu z technologią parowania multiefektowego, technologia MVR kompresuje i przetwarza całą wtórną parę oraz odzyskuje ciepło utajone, dzięki czemu jest bardziej energooszczędna niż technologia parowania multiefektowego.
Parowniki wieloefektowe

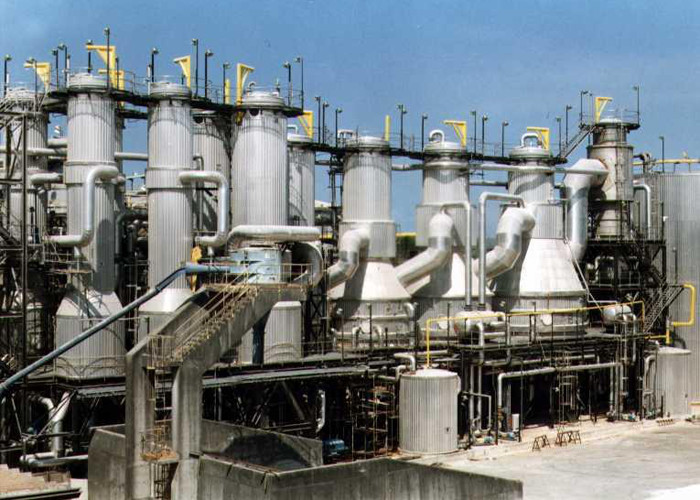

W serwisie ługu czarnego zawsze stosuje się wyparki wielostopniowe.Termin wielokrotny efekt pochodzi od wielokrotnego efektywnego wykorzystania energii do wykonania zadania parowania.W takiej konfiguracji para świeża jest kondensowana tylko w wyparce pierwszego efektu, wytwarzając opary, które są następnie przesyłane do kondensacji w drugim efekcie, w którym następuje dodatkowe parowanie.Proces może być następnie powtarzany aż do osiągnięcia ostatniego efektu parownika, gdzie powstałe opary są kondensowane w skraplaczu za pomocą wody chłodzącej.
Wytwarzanie pary w młynie Kraft to znaczny wydatek operacyjny i należy dołożyć wszelkich starań, aby oszczędzać jego zużycie.Instalacja wyparna jest zdecydowanie głównym konsumentem tej pary do usuwania wody ze słabego ługu czarnego. Ekonomiczna praca parownika opiera się zatem na wielokrotnym efektywnym wykorzystaniu ciepła dostępnego z pary, a zatem na liczbie efektów w MEE.
Zastosowanie technologii odparowywania pulpy w ługu czarnym
Na przykładzie odparowywania ługu czarnego z pulpy słomy pszennej połączenie procesu odparowywania technologii MVR i odparowywania wieloefektowego daje doskonały efekt.

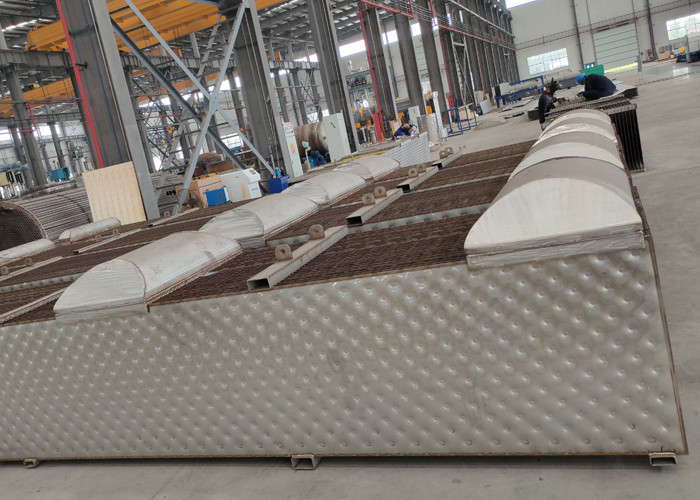

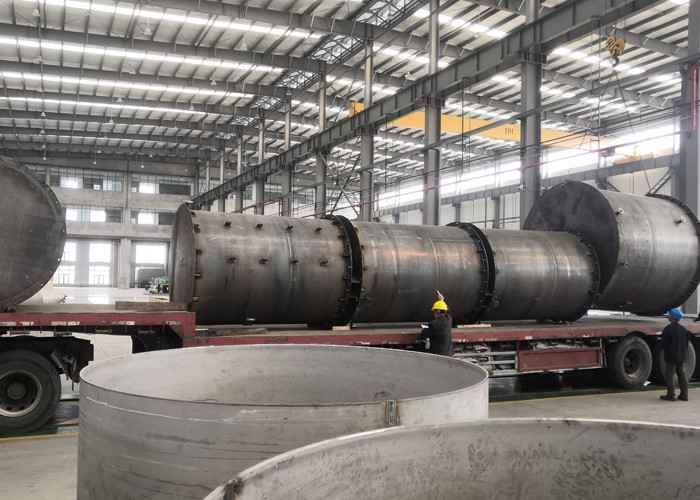

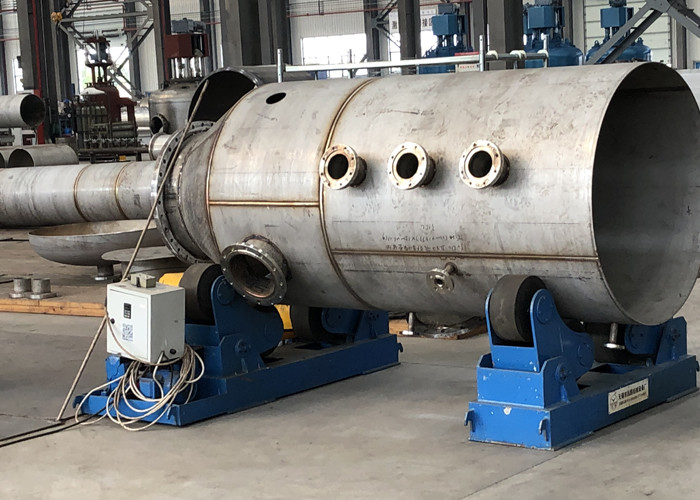

Warsztaty produkcyjne
