Odparowywanie ługu czarnego: projektowanie i działanie
Wymóg
Nieodłączny złożony skład ługu czarnego przekłada się na kilka współzależnych wymagań projektowych dla parowników:
Instalacja wyparna musi wydajnie przenosić ciepło w celu odparowania ługu czarnego.
Musi to robić, unikając tworzenia się kamienia na powierzchniach wymiany ciepła.
Instalacja wyparna musi również wytwarzać wystarczająco czyste frakcje kondensatu, aby zaspokoić potrzeby celulozowni i obszaru ponownego kaustyzacji, co znacznie zmniejsza pobór świeżej wody do młyna.
Składniki lotne i NCG muszą być usunięte i kondycjonowane w celu bezpiecznej utylizacji poprzez spalanie.
Koncentratory
Specjalna konstrukcja parowników zaprojektowana specjalnie w celu rozwiązania dwóch problemów związanych z przetwarzaniem ługu czarnego w wysokich stężeniach:
1. Wytrącanie przesyconych składników z ługu
W pewnym momencie, typowo około 50-55% TS, rozpuszczalne w wodzie siarczany i węglanowe sole sodowe przekraczają granice rozpuszczalności i zaczynają wytrącać się z odparowywanego ługu czarnego.Podwójna sól burkeit jest pierwszą, która wytrąca się w procesie zatężania, podczas gdy diwęglan, inna podwójna sól sodu, osiąga później granicę rozpuszczalności, około 60% TS. Kontrola tego procesu wytrącania jest problemem krystalizacji, a osiągnięcie wyższych stężeń wymaga odparowania sprzęt powinien być zaprojektowany jako krystalizator, aby umożliwić tworzenie się tych soli w masie ługu, a nie jako kamień na powierzchniach wymiany ciepła.
2. Wysoka lepkość alkoholu
Wraz ze wzrostem jego stężenia, właściwości reologiczne ługu czarnego zmieniają się z płynu newtonowskiego w płyn pseudoplastyczny o bardzo dużej lepkości.Tak wysokie lepkości przekładają się na słabą wymianę ciepła w koncentratorach (niska liczba Reynoldsa, a zatem niska turbulencja), ale również stanowią przeszkodę we wzroście kryształów w masie roztworu.Ponadto, przechowywanie stężonego płynu, zwłaszcza jeśli znacznie powyżej 75% TS, może wymagać umieszczenia w zbiorniku ciśnieniowym w celu utrzymania zdolności pompowania płynu do kotła, jak również odpowiednich wzorów natryskiwania.Aby rozwiązać te problemy z lepkością, koncentratory ługu czarnego są zwykle obsługiwane w znacznie podwyższonych temperaturach, a właściwa kontrola temperatury ługu w różnych warunkach pracy staje się krytycznym parametrem projektu, ponieważ wzrost temperatury ługu o zaledwie 20 ° F może przełożyć się na zmniejszenie lepkości w niektórych przypadkach 50%.
Praca w podwyższonych temperaturach wzmaga rozkład kompleksów wapniowo-organicznych obecnych w płynie iw rezultacie znacznie zwiększa się ryzyko wytrącania się węglanu wapnia na powierzchniach wymiany ciepła.W tych wyższych temperaturach może również wystąpić strącanie innych nierozpuszczalnych w wodzie związków, takich jak krzemionka i sole szczawianowe, co zwiększa ryzyko powstawania kamienia na urządzeniach zagęszczających.
Obróbka cieplna ługu przed zatężaniem może trwale zmniejszyć lepkość ługu przez kraking termiczny długiej ligniny i innych związków organicznych odpowiedzialnych za lepkość ługu.Taka obróbka zwykle odbywa się w ciągłym reaktorze pracującym pod wysokim ciśnieniem i w temperaturze (powyżej 350°F).Aby osiągnąć maksymalne zmniejszenie lepkości, należy zapewnić ponad 30 minut czasu przebywania w reaktorze.
Obecnie w użyciu są dwa rodzaje koncentratorów ługu czarnego, które można ogólnie sklasyfikować jako konstrukcje z opadającym filmem (FF) i wymuszonym obiegiem (FC).
Mechaniczna rekompresja pary MVR Zużycie parownika w porównaniu z tradycyjnym sprzętem do odparowywania obliczone na podstawie odparowania 1T wody
Nazwa | Para | Energia elektryczna | Koszt całkowity (RMB) | ||
Wydajność parowania (kg/h) | Zużycie (T) | Koszt (RMB) | Zużycie (kw) | Koszt (RMB) | |
Parownik jednoefektowy | 1,1 | 220 | 3 | 2,1 | 222,1 |
Parownik z podwójnym efektem | 0,55 | 110 | 3 | 2,1 | 112,1 |
Parownik z trzema efektami | 0,4 | 88 | 3 | 2,1 | 90,1 |
Parownik MVR | 0,02 | 4.4 | 30 | 21 | 25,4 |

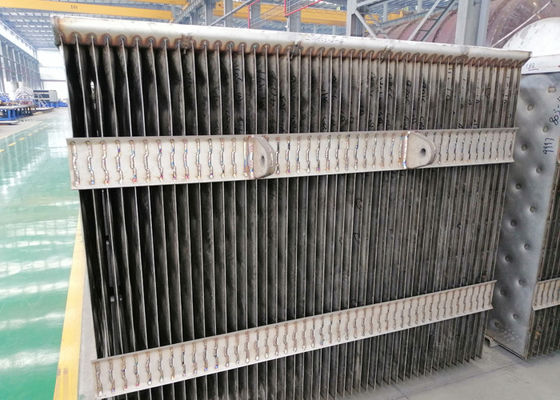

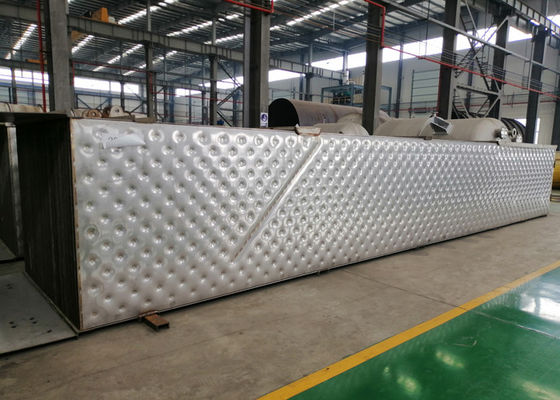

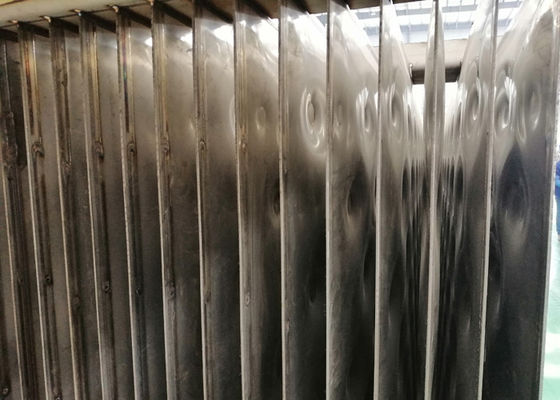

Koncentrator opadającego filmu
Koncentratory opadającego filmu są tak naprawdę adaptacją do obsługi wysokiej zawartości części stałych omówionej powyżej konstrukcji wyparki FF.Koncentratory FF, w których odparowywanie odbywa się z warstwy cieczy w elemencie grzejnym, powodują powstawanie wysokich poziomów przesycenia w cieczy.Może to skutkować niekontrolowanym tworzeniem się kamienia z powodu nadmiernego zarodkowania kryształów, a nie delikatnego wzrostu kryształów.
Koncentrator z wymuszonym obiegiem
Koncentratory z wymuszonym obiegiem istnieją od lat pięćdziesiątych XX wieku i dobrze sprawdzają się w obsłudze ługu czarnego.Konstrukcja składa się z wymiennika ciepła i komory parowo-cieczowej, połączonych ze sobą pętlą recyrkulacyjną.
