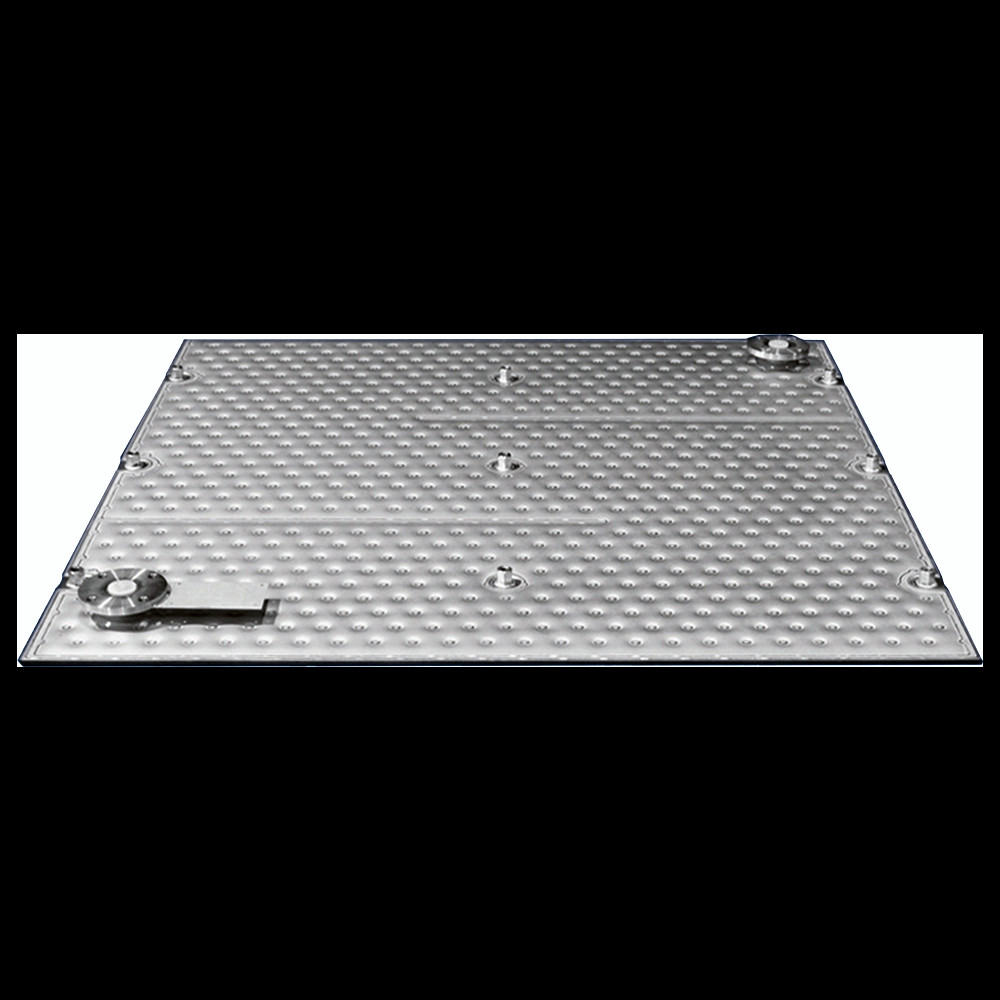

Wymienniki ciepła z płytek poduszkowych to rodzaj całkowicie spawanego wymiennika ciepła, który charakteryzuje się procesem napełniania, który tworzy falistą, "poduszkową" powierzchnię.Płyty poduszkowe są stosunkowo nowym wynalazkiem w porównaniu z starszymi maszynami, takimi jak wymienniki ciepłaDzięki elastyczności geometrycznej mogą być stosowane jako płaszcze chłodzące lub ogrzewające naczynia, a także jako wymienniki ciepła typu "płyty".Przemysł przetwórczy zwraca obecnie większą uwagę i wykorzystuje sprzęt z płytami poduszkowymi.
Budowa

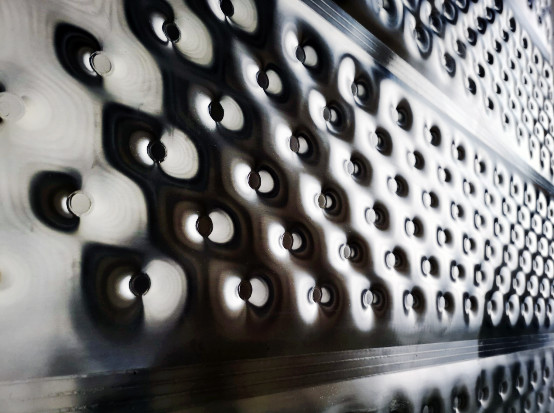

Płyty poduszkowe wytwarzane są procesem nadmuchowym, w którym dwie cienkie blachy metalowe są spawane na całej powierzchni przezlaserlubspawanie oporoweStrony płyt są uszczelnione spawaniem szwowym, z wyjątkiem punktów łączenia.przepaść między cienkimi blachami metalowymi jest pod ciśnieniem przez płyn hydrauliczny powodujący tworzenie się płyt plastikowych, co ostatecznie prowadzi do ich charakterystycznej falistej powierzchni.
Zasadniczo istnieją dwa rodzaje płytek poduszkowych: pojedyncze i podwójne.statki z płaszczem, podczas gdy te ostatnie są zmontowane do stosu (banku) w celu produkcji wymienników ciepła z płytek poduszkowych.Płyty poduszkowe z pojedynczym wytłoczeniem powstają, gdy płytka podstawowa jest znacznie grubsza niż płytka górnaCienkie płytki górne deformują się, podczas gdy płytki dolne pozostają płaskie.
Dodatkowo, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueW wymiennikach ciepła z płytek poduszkowych niedawno zaprezentowano technikę uzyskiwania kierowania przepływem za pomocą deflerów w kanałach między sąsiednimi płytkami poduszkowymi.
Płyty poduszkowe są hermetycznie uszczelnione w wyniku ich konstrukcji, co zapewnia im również wysoki poziom stabilności strukturalnej, automatyzacji i adaptacyjności podczas produkcji.Przy ciśnieniach powyżej 100 MPa i temperaturach do 800 °C, można używać płytek poduszkowych.
Parametry techniczne
| Nazwa produktu | Wymiennik ciepła z płytek poduszkowych |
| Materiał | Stal nierdzewna |
| Kolor | Biały nikel |
| Standardowy | DIN GB ISO JIS BA ANSI ASMI |
| Klasa | SUS201,SUS304,SUS316,DSS2205 |
| Przegląd stosunków materiału płytki z podwójnym poduszką | Płytka poduszki 0,8 mm + 0,8 mm Płytka poduszki 1,0 mm + 1,0 mm |
| Przegląd stosunków materiału płytki z pojedynczym poduszką | Płytka poduszkowa 0,8 mm + płytka podstawowa 2,0 mm płytka poduszkowa 1,0 mm + płytka podłoża 2,5 mm płytka poduszkowa 1,2 mm + płytka podstawowa od 4,0 do 15 mm płytka poduszkowa 1,5 mm + płytka podłoża od 4,0 do 15 mm Płytka poduszkowa 2,0 mm + płytka podstawowa 5,0 do 15 mm |
Wnioski
Stosowanie płytek poduszkowych jest bardzo rozległe ze względu na ich korzystne właściwości, takie jak wysoka elastyczność geometryczna i dobra zdolność adaptacyjna do niemal każdego procesu.Ich realizacja zależy od ich konstrukcjistosunkowo płaska powierzchnia zewnętrzna jest łatwa w czyszczeniu i nadaje się do zastosowań o wysokiej zawartości zanieczyszczeń lub do zastosowań sanitarnych,ale powierzchnia wewnętrzna ma cienkie szwy wokół każdego spawania i nie jest łatwe do czyszczenia, dlatego powierzchnia wewnętrzna nadaje się wyłącznie do płynów, które nie powodują skażenia, takich jak woda, para lub środki chłodnicze.
1. Banki z płytami poduszkowymi (wymienniki ciepła)
Banki płyt poduszkowych są zazwyczaj stosowane w zastosowaniach obejmujących płyn-płyn, płyn gazowy, nośniki o wysokiej lepkości lub brudne, wymagania dotyczące niskich strat ciśnienia, kondensację (np. kondensatory górne),odparowanie spadającej folii (e. np. w przemyśle papierniczym i celulozowym), podgrzewacze, chłodzenie wody, suszenie ciał stałych, wytwarzanie płatków lodu (przemysł spożywczy) itp.gdzie banki zanurza się bezpośrednio w zbiornikuBanky mogą być skonstruowane tak, aby umożliwić oddzielenie poszczególnych płyt od stosu, umożliwiając łatwe czyszczenie lub konserwację.
2. Zbiorniki z osłoną poduszkową
Do tej pory najczęściej stosowane są płyty poduszkowe w naczyniach z płaszczami, ze względu na ich elastyczność, pełne pokrycie powierzchni w celu przenoszenia ciepła, niskie zatrzymywanie płynu,korzystne koszty i czas produkcjiZbiorniki mogą być wyposażone w wiele płaszczyzn na powierzchni, w tym również dno zbiornika, np. stożkowe lub płaszczaste,i może zawierać dodatkowe muszki cylindryczne wewnątrz zbiornikaTypowe obszary zastosowania zbiorników z płytkami poduszkowymi są w przemyśle spożywczym i napojowym oraz w przemyśle chemicznym i farmaceutycznym.
FAQ
1- Macie usługę OEM?Tak, mamy, dopóki dostarczysz nam rysunek i szczegółowe wymagania.
2Jak możemy łatwo dowiedzieć sięmoCentrifugi?Mamy doświadczony zespół inżynierów, aby pomóc w wyborze modelu, tak długo, jak nam dostarczyć szczegółowe charakterystyki materiału przetwarzania.
3Czy wyślesz techników do instalacji i uruchomienia?Tak, możemy, wykonujemy wiele usług, prosimy o zapoznanie się z naszą działką posprzedażową.
4Jaka jest twoja przewaga w porównaniu z konkurencją?Jakość i doświadczenie.Jesteśmy czołowym dostawcą wirówek w Chinach, nasze projekty i konstrukcje są podobne do światowego lidera Alfa Laval, Westfaliar, Flottweg itp.
5Jak chronić jakość?Moja fabryka jest państwowym przedsiębiorstwem z ponad 100-letnim doświadczeniem, ściśle przestrzega się zasad działania, zaawansowane maszyny przetwarzające gwarantują precyzję wszystkich komponentów,pracownicy posiadający licencję eksploatacyjną, części są wieloobrobione, części przesyłowe i elektryczne są międzynarodowej znanej marki.
6Możemy odwiedzić użytkownika lub skontaktować się z nim?Tak, użytkownicy są w kraju i za granicą, możemy dostarczyć listę nazw.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
