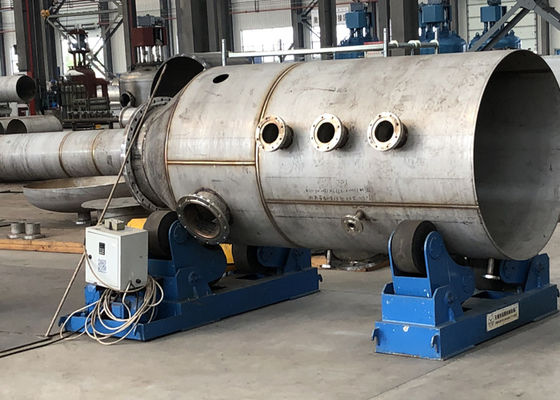

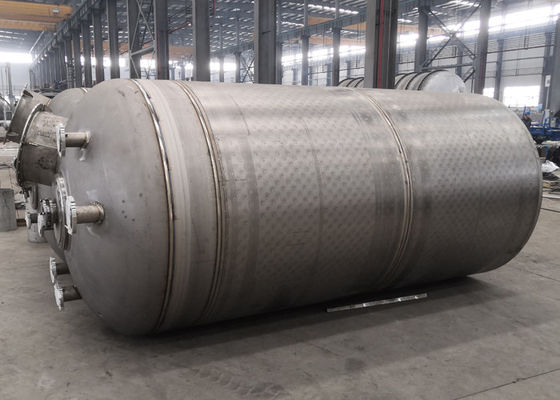

SS304 Płytowy wymiennik ciepła w postaci czarnego ługu podczas parowania masy papierniczej

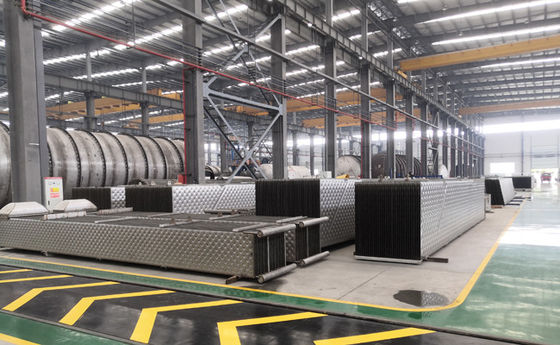

Stalowy wymiennik poduszkowy w czarnym ługu podczas parowania masy papierniczej

Opis

W ostatnich latach, wraz z dojrzałością technologii mechanicznej rekompresji pary (MVR).Technologia ta jest szeroko stosowana w oczyszczaniu ścieków (w tym w ługu czarnym z masy chemicznej, APMP i BCTMP i innych ściekach z masy chemicznej), przemyśle spożywczym, odsalaniu wody morskiej i innych dziedzinach.

Czarny likier

Czarny Likier z brązowych podkładek ma zazwyczaj 13-18% TS.Większość tej zawartości wody musi zostać odparowana, aby wytworzyć materiał o wystarczająco wysokiej zawartości części stałych, aby wspierać efektywne spalanie w kotle odzysknicowym, zwykle między 65% ​​a 80% TS.

Podczas odparowywania do tego poziomu ciał stałych różne lotne składniki (związki siarki, metanol itp.) są uwalniane z cieczy i muszą być oddzielone od kondensatu, aby umożliwić ponowne wykorzystanie we włóknach i ponownej kaustyzacji.Z tego punktu widzenia wyparnia faktycznie służy jako „fabryka wody” w młynie.Ług czarny zawiera również znaczną część związków nieorganicznych, które podczas procesu odparowywania osiągają granicę rozpuszczalności i mogą osadzać się w postaci kamienia na powierzchniach wymiany ciepła parownika, znacznie ograniczając wydajność operacyjną wyparni i całej wyspy odzysku.

Odparowanie

Misja:

Odparowanie słabego czarnego ługu w celu oddzielenia wody i utworzenia palnego produktu - mocnego czarnego ługu

Trzy główne procesy zachodzące w parowniku to:

Czarny likier + podgrzej do mocnego czarnego likieru + woda + para

Kondensat + Para do czyszczenia + Brudny kondensat + NCG

Likier czarny do Likier czarny + Mydło (tylko drewno iglaste)

Zużycie pary z parowaniem wieloefektowym

PAROWNIKI WIELOOSOBOWE
Wyparki ługu czarnego wykorzystują pośredni kontakt ze skraplającą się parą (lub parami) po jednej stronie powierzchni wymiany ciepła w celu odparowania wody z ługu czarnego krążącego po drugiej stronie.Podobnie jak w przypadku wszystkich pośrednich wymienników ciepła, całkowity transfer ciepła między kondensującą parą a ługiem posępnym jest regulowany przez podstawową zależność:
Q=Ux AxAT
W tym równaniu przepływ ciepła Q reprezentuje wielkość wymiany ciepła, którą można osiągnąć.Jak pokazano, ten przepływ ciepła zależy od całkowitego współczynnika przenikania ciepła U, wielkości powierzchni wymiany ciepła A dostępnej do kondensacji wchodzących par oraz różnicy temperatur AT pomiędzy kondensującymi się parami a ługiem posępnym w parowniku.Każde zmniejszenie U, A lub AT spowoduje bezpośrednio zmniejszenie Q. Odparowanie może mieć miejsce tylko wtedy, gdy ciepło jest dodawane (w postaci kondensującej pary) do obszaru powierzchni, a AT jest ustalane na tej powierzchni.
Współczynnik przenikania ciepła U reprezentuje szybkość, z jaką następuje przenikanie ciepła przez daną powierzchnię w warunkach pracy parownika. Jest to liczba zespolona, ​​która zmienia się w zależności od materiału i jakości powierzchni grzewczej, temperatury, stężenia i lepkości ług czarny i poziom turbulencji w ługu.Na współczynnik przenikania ciepła niekorzystnie wpływa kamień i osady na powierzchni wymiany ciepła, niska turbulencja, a także wykończenie i grubość powierzchni wymiany ciepła.
W serwisie ługu czarnego zawsze stosuje się wyparki wielostopniowe (MEE).Termin wielokrotny efekt pochodzi od wielokrotnego efektywnego wykorzystania energii do wykonania zadania parowania.W takiej konfiguracji para świeża jest kondensowana tylko w wyparce pierwszego efektu, wytwarzając opary, które są następnie przesyłane do kondensacji w drugim efekcie, w którym następuje dodatkowe parowanie.Proces może być następnie powtarzany aż do osiągnięcia ostatniego efektu parownika, gdzie powstałe opary są kondensowane w skraplaczu za pomocą wody chłodzącej.
Wytwarzanie pary w młynie Kraft to znaczny wydatek operacyjny i należy dołożyć wszelkich starań, aby oszczędzać jego zużycie.Instalacja wyparna jest zdecydowanie głównym konsumentem tej pary do usuwania wody ze słabego ługu czarnego. Ekonomiczna praca parownika opiera się zatem na wielokrotnym efektywnym wykorzystaniu ciepła dostępnego z pary, a zatem na liczbie efektów w MEE.

Zastosowanie technologii MVR:

Gdy stężenie odparowanej cieczy wzrasta, a jej temperatura wrzenia jest podnoszona w pewnym zakresie, na przykład, gdy stężenie odparowanej czarnej cieczy jest poniżej 20%, temperatura wrzenia wzrasta nie więcej niż 1,5 ℃.

Znajduje zastosowanie na obszarach lub przedsiębiorstwach, gdzie cena energii elektrycznej jest tania, a energia cieplna droga.

Zastosowanie technologii odparowywania pulpy w ługu czarnym
Na przykładzie odparowania ługu czarnego z pulpy słomy pszennej porównano proces parowania skojarzonego technologii MVR i odparowania wieloefektowego z procesem odparowania wieloefektowego.Szczegóły są następujące.

2.1 główne parametry i schemat parowania

Wyniki pokazują, że natężenie przepływu rozcieńczonego ługu czarnego wynosi 128,6 t/h, temperatura rozcieńczonego ługu czarnego wynosi 70 ℃, stężenie rozcieńczonego ługu czarnego wynosi 10%, stężenie stężonego ługu czarnego wynosi 45%, a odparowanie woda to 100t/h.Wieloefektowy proces odparowywania to 5-stopniowa stacja wyparna, a połączony proces odparowywania to wstępne zatężanie MVR + 5-stopniowa stacja odparowywania.
