Pokonywanie wyzwań związanych z odparowywaniem wysokiej zawartości suchej masy
Ług czarny to złożony roztwór składników wodnych, organicznych i nieorganicznych.Skład ten różni się w zależności od młyna, więc system odparowywania musi być elastyczny w projektowaniu w szerokim zakresie parametrów roboczych.Właściwości fizyczne ługu czarnego zmieniają się znacznie, gdy jest on zagęszczony.Skoncentrowany ług czarny ma wysoką lepkość, która może powodować znaczne problemy z zanieczyszczeniem, jeśli te cechy nie zostaną uwzględnione w projekcie systemu.
Systemy wykorzystują technologię krystalizacji, aby wytworzyć produkt o najwyższej zawartości suchej masy przy minimalnych przestojach na mycie i czyszczenie wnętrza sprzętu.Opcjonalnie, systemy do obróbki ługu w celu zmniejszenia jego lepkości oraz systemy dezaktywacji wapnia w ługu czarnym w celu zapobiegania osadzaniu się kamienia mogą być zintegrowane bezpośrednio z instalacją wyparną.

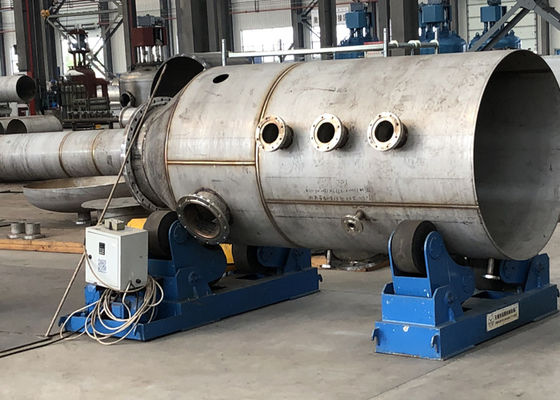

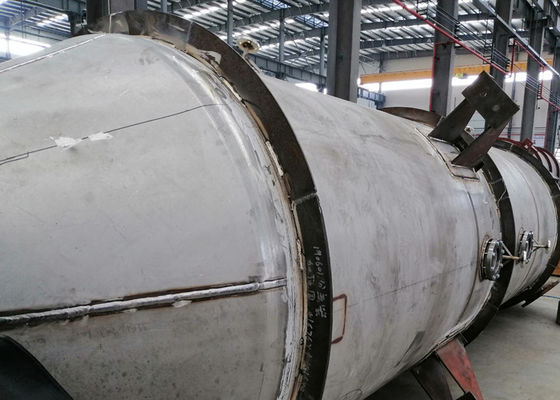

Parowniki z opadającym filmem (FF)

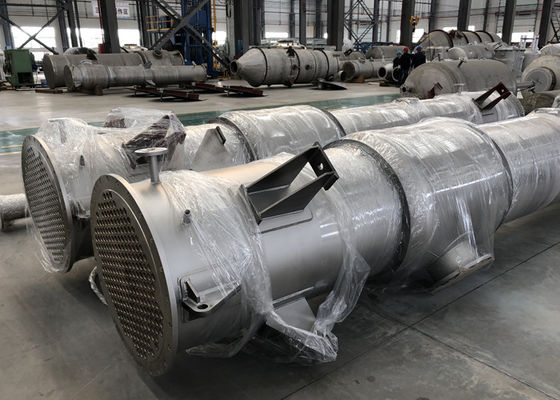

Ta konstrukcja parownika opiera się na rurach lub płytach jako powierzchniach wymiany ciepła.Alkohol jest przetwarzany po wewnętrznej stronie jednostek rurowych, ale po zewnętrznej stronie powierzchni wymiany ciepła w postaci płyt.
Parowniki FF składają się z miski na ług, z którego określona objętość ługu jest w sposób ciągły recyrkulowana do górnej części elementu grzejnego
Urządzenie rozprowadzające, zwykle taca lub dysza rozpylająca w niektórych konstrukcjach, następnie rozprowadza strumień płynu na całej powierzchni grzewczej.Otwory w zespołach rurowych lub szczeliny na zespoły płytowe są ustawione tak, aby umożliwić opadanie płynu na dno sitowe lub płyty. Nawet rozprowadzanie płynu jest krytycznym czynnikiem dla tego typu konstrukcji, a zarówno taca, jak i ściana sitowa (lub element płytowy) muszą być być na poziomie.
Za urządzeniem rozprowadzającym na powierzchniach grzewczych tworzy się cienka warstwa ługu, która spływa w dół z powrotem do miski ściekowej, częściowo odparowując.Szybkości przenikania ciepła są znacznie lepsze, zwłaszcza przy wyższych stężeniach, gdy stosuje się konstrukcje z opadającą warstewką w stosunku do konstrukcji z wznoszącą się warstewką, ponieważ płyn opada turbulentnie na powierzchnię grzejną.Wszelkie wymagania dotyczące wstępnego podgrzewania ługu są również skutecznie realizowane w konstrukcji opadającego filmu.
Korzyść
Efektywność energetyczna przy obniżonych kosztach
Ciecze o najwyższej zawartości suchej masy o maksymalnej dostępności dzięki technologii krystalizacji
Najczystsze kondensaty wielokrotnego użytku przy minimalnej ilości pary
Najniższe zużycie pary i energii elektrycznej
Samo czyszczący
Toleruj nawet nierozpuszczalne skalowanie

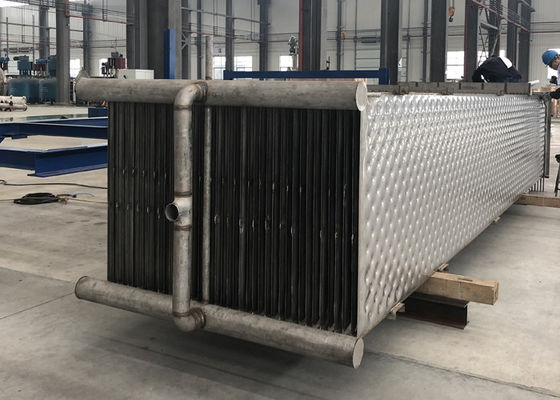

Limit specyfikacji pojedynczego arkusza:
1. Szerokość jest mniejsza niż 2m, a długość mniejsza niż 9m
2. Grupa płyt jest montowana przez spawanie każdej pojedynczej płyty, a rozmiar może być zgodny z wymaganiami projektowymi.
3. Zaleca się, aby odstęp między płytami był większy niż 25 mm
4. Czyste medium (stan gazowy / ciekły) może być używane wewnątrz płyty, a niekonwencjonalne medium może być używane poza płytą.
5. Wybór materiału płyty: stal węglowa / stal nierdzewna / stop tytanu.
6. Łożysko dociskowe płyty: łożysko dociskowe jest określane zgodnie z układem punktów płyty, który wynosi ogólnie 20 kg i maksymalnie 40-50 kg.
przedmiot | 5 stacji efektów | połączony proces parowania | ||
MVR przed stężeniem | Stacja wyparna 5-efektowa | |||
Woda parująca (t/h) | 100 | 64,28 | 35,72 | |
Stężenie przychodzące (%) | 10 | 10 | 20 | |
Stężenie (%) | 45 | 20 | 45 | |
Obszar parownika (㎡) | dziesięć tysięcy | 8500 | 4000 | |
Obszar skraplacza (㎡) | 800 | / | 300 | |
Konsumpcja | Para (t/h) | 25 | / | 9 |
Elektryczność (kWh/h) | 500 | 1600 | 180 | |
Woda (t/h) | 900 | / | 350 | |
Koszty eksploatacji | RMB/godzinę | 4500 | 960 | 1633 |
Zdolność parowania wody RMB/T | 45 | 25,93 | ||
RMBx10000/dzień | 10,8 | 6,2 | ||
RMBx10000/rok (340 dni) | 3672 | 2115 |
Uwaga: W kosztorysie eksploatacyjnym: para 150 rmb/t, energia elektryczna 0,6 rmb/kWh, woda 0,5 rmb/t.
Zwiększono inwestycje w urządzenia do połączonego procesu wyparnego: parownik (2500 m2) 375x10000 RMB;Sprężarka MVR 400x10000rmb, łącznie 775x10000 RMB
Roczna redukcja kosztów operacyjnych połączonego procesu parowania: 3672-2115 = 1557 (10000RMB)
Okres zwrotu inwestycji łącznego procesu odparowania: 755 ÷ 1557=0,5 roku
Można zauważyć, że biorąc za przykład skalę 100 t/h, połączony proces odparowania może odzyskać zwiększoną inwestycję w ciągu pół roku i zaoszczędzić 1557 (10000 RMB) rocznie w przyszłości, przy znacznych korzyściach ekonomicznych.
