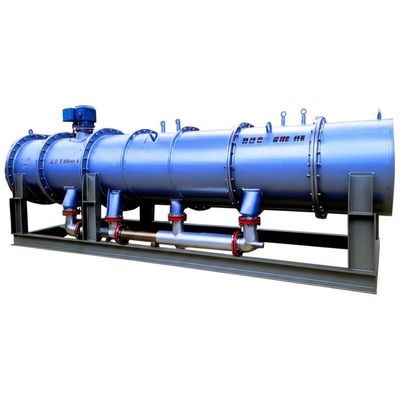

Sprzęt parowniczy MVR typu rurkowego wymiennika z przymusowym obiegiem
MVR rurowaty parownik folii spadającej
Zasada działania i charakterystyka:
Materiał jest dodawany z górnej skrzynki rur wymiennika ciepła po przegrzaniu przez podgrzewacz.a wzdłuż wewnętrznej ściany rurki wymiennikowej ciepła tworzy się jednorodny płyn płynnyPodczas procesu przepływu w dół, płynny film w rurze jest podgrzany przez parę grzewczą po stronie powłoki, wrze i odparowuje się podczas przepływu w dół.Substancja przekształca się w parę wtórną i stężony płyn na dnie rurki wymiennika ciepłaParę wtórną wprowadza się do separatora płynu gazowego, a skonscentrowany płyn wpada do dolnej skrzynki rurowej.
Charakterystyka parownika fal MVR jest następująca:
1Roztwór przepływa w formie folii w parowniku jednokierunkowym o wysokim współczynniku przenoszenia ciepła;
2Zajmuje niewielką powierzchnię;
3. W przypadku materiału wrażliwego na ciepło, można go wykorzystać w jednym materiale, czas zatrzymywania materiału jest krótki i nie jest łatwo spowodować pogorszenie się materiału;
4. Niskie zużycie energii;
5Niewielkie zatrzymywanie płynów, łatwe w realizacji automatycznego czyszczenia.
System parowania folii spadającej MVR jest odpowiedni do koncentracji materiałów i wstępnej koncentracji krystalizacji soli.niełatwe do skalowania i o niskiej lepkości, zwłaszcza w przypadku materiałów wrażliwych na ciepło.
Główne cechy:
Technologia oszczędności energii w parowniku MVR jest najnowocześniejszą międzynarodową technologią parownika, która wymaga tylko niewielkiej ilości pary (w normalnej pracy,niemalże nie jest wymagana parowa para), co znacząco obniża koszty operacyjne przedsiębiorstwa i obniża zanieczyszczenie środowiska.
Ze względu na przyjęcie sprężarki źródła ciepła, istnieje niewielka różnica temperatury, która w porównaniu z tradycyjnym parownikiem, i może osiągnąć umiarkowane parowanie,znacznie poprawiono jakość produktu i zmniejszono zanieczyszczenie.
Nie potrzeba kondensatora lub tylko potrzeba kondensatora małych rozmiarów, struktura i proces są dość proste, może być w pełni automatyczne działanie, ciągłe działanie, bezpieczeństwo i niezawodność.
Ten system wyparów wewnętrznych wyposażony w CIP czysty rurociąg, który może osiągnąć czyste w miejscu, łatwe w obsłudze i bez martwego kąta.
Materiał ciekły może być odparowywany w tym parowniku w niskiej temperaturze (50-100°C), materiał ciekły jest jednorodny i bez materiału bieżącego, nie jest łatwy do koksowania,denaturacja materiału przez ogrzewanie jest minimalna.
W związku z wykorzystaniem w 100% odzyskanej wtórnej pary cieplnej i całkowitym unikanie pary żywej, ilość zużytej pary została znacznie zmniejszona.Pompy próżniowe mogą być stosowane z materiałami wrażliwymi na ciepło w celu osiągnięcia odparowania w niskich temperaturach, przy minimalnej temperaturze odparowania 50 °C. Może to nastąpić przy ciśnieniu zbliżonym do bezwzględnego w próżni.
prostą automatyzacją i kontrolą procesu Wyparnik folii spadającej może być zmieniany w zależności od zmieniających się stopni próżni, pojemności podawania, stężeń,i temperatury ze względu na niewielką ilość zatrzymywania płynu, co jest jednym z podstawowych wymogów stabilnej jakości produktu.Możliwość obsługi wynosi do 100T/h, a zaletami są niewielki zasięg, kompaktowa konstrukcja, stabilna obsługa i wiele innych..
Mechaniczne odparowanie rekompresji MVR zużycie parownika w porównaniu z tradycyjnym sprzętem parowania obliczone przez odparowanie 1T wody
Nazwa | Pary | Energia elektryczna | Koszty całkowite (RMB) | ||
Pojemność odparowania (kg/h) | Zużycie (T) | Koszt (RMB) | Pojemność energii elektrycznej | Koszt (RMB) | |
Wyparnik jednokrotnego działania | 1.1 | 220 | 3 | 2.1 | 222.1 |
Wyparnik podwójnego efektu | 0.55 | 110 | 3 | 2.1 | 112.1 |
Wypaczacz trójefektowy | 0.4 | 88 | 3 | 2.1 | 90.1 |
Parnik MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |

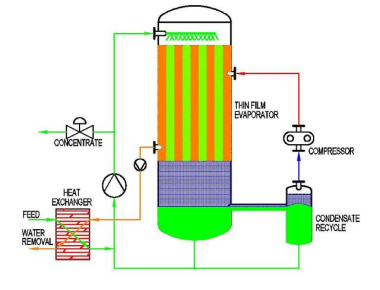

Rysunek zasady pracy
