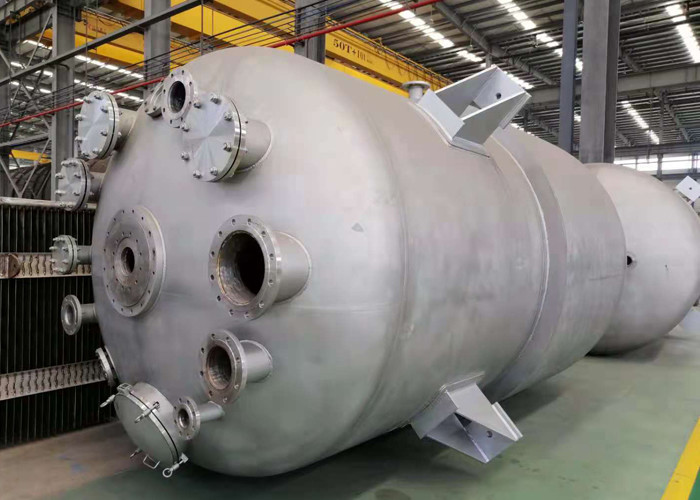

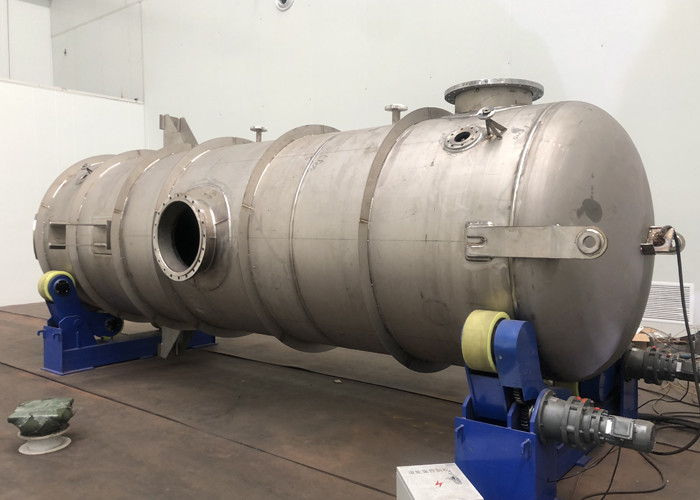

Wyparka próżniowa z opadającym filmem MVR do oczyszczania ścieków, oczyszczania chemikaliów
Wyparka rurowa MVR z opadającym filmem
Zasada działania i charakterystyka:
Po wstępnym podgrzaniu przez podgrzewacz, materiał jest dodawany z górnej skrzyni rurowej wymiennika ciepła.Materiał jest rozprowadzany do każdej rury wymiany ciepła przez dystrybutor cieczy, a wzdłuż wewnętrznej ścianki rury wymiany ciepła tworzy się jednorodny film cieczy.Ciekły film w rurze jest ogrzewany przez parę grzewczą po stronie powłoki podczas procesu przepływu w dół, wrząc i odparowując podczas spływania w dół.Na dnie rury wymiany ciepła materiał staje się skoncentrowaną cieczą i wtórną parą.Stężona ciecz wpada do dolnej skrzynki rurowej, a para wtórna wchodzi do separatora gaz-ciecz.W separatorze gaz-ciecz krople cieczy porwane przez parę wtórną są usuwane, a czyste wtórne odparowanie jest transportowane z separatora do sprężarki.Sprężarka spręża parę wtórną i przesyła ją po stronie płaszcza wymiennika ciepła jako parę grzewczą do źródła ciepła parownika.Realizowany jest proces ciągłego parowania.
Charakterystyka wyparki z opadającym filmem MVR jest następująca
1. Roztwór przepływa w postaci folii w wyparce jednokierunkowej o wysokim współczynniku przenikania ciepła;
2. Obejmuje niewielki obszar;
3. W przypadku materiału wrażliwego na ciepło można go wykonać w jednym przejściu, czas retencji materiału jest krótki i nie jest łatwo spowodować pogorszenie materiału;
4. Niskie zużycie energii;
5. Mała retencja cieczy, łatwe do zrealizowania automatyczne czyszczenie.
System odparowywania z opadającym filmem MVR jest odpowiedni do zatężania materiałów i wstępnego zatężania krystalizacji soli.Nadaje się do odparowywania materiałów bez cząstek, niełatwych do skalowania i o niskiej lepkości, szczególnie w przypadku materiałów wrażliwych na ciepło.
Korzyści
Bardzo niskie jednostkowe zużycie energii
Nie jest wymagana para ani woda chłodząca
Nie jest konieczna integracja z istniejącymi parownikami
Lokalizację można wybrać stosunkowo dowolnie
Doskonała segregacja kondensatu
Łatwa kontrola wydajności
Sprawdzony w wielu zastosowaniach w celulozowniach siarczanowych i mechanicznych
Mechaniczna rekompresja pary MVR Zużycie parownika w porównaniu z tradycyjnym sprzętem do odparowywania obliczone na podstawie odparowania 1T wody
Nazwa | Parowy | Energia elektryczna | Koszt całkowity (RMB) | ||
Wydajność parowania (kg/h) | Zużycie (T) | Koszt (RMB) | Zużycie (kw) | Koszt (RMB) | |
Parownik jednoefektowy | 1,1 | 220 | 3 | 2,1 | 222,1 |
Parownik z podwójnym efektem | 0,55 | 110 | 3 | 2,1 | 112,1 |
Parownik z trzema efektami | 0,4 | 88 | 3 | 2,1 | 90,1 |
Parownik MVR | 0,02 | 4.4 | 30 | 21 | 25,4 |
Rysunek zasady działania

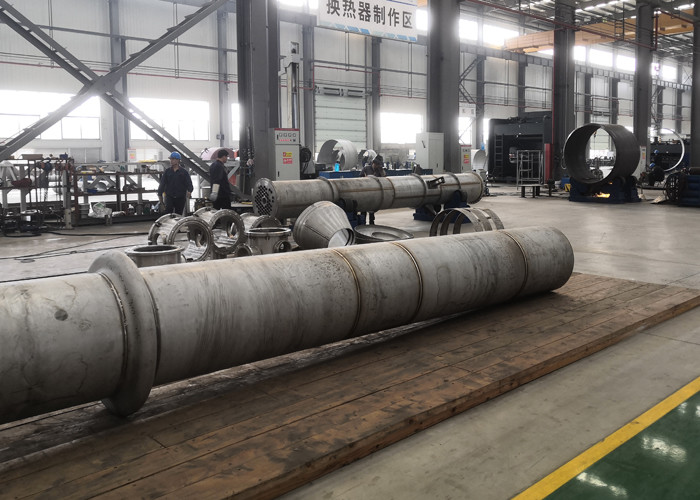

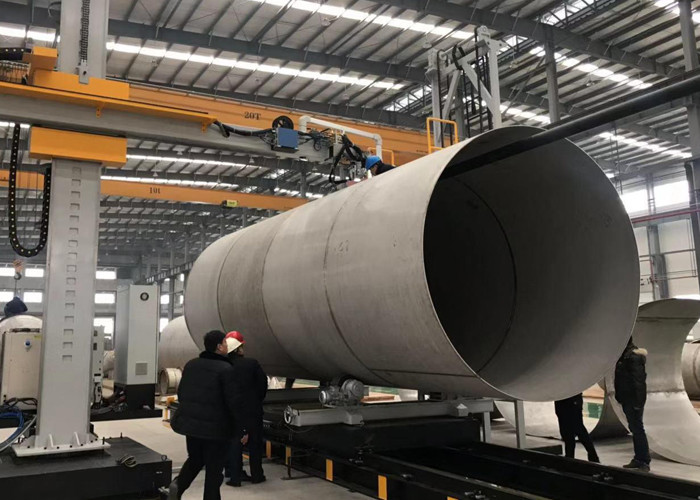

Nasza zdolność produkcyjna i certyfikat
