„Czarny likier” to produkt uboczny celulozy z fabryk wytwarzających produkty z drzew, takie jak papier.Jest on obecnie używany do odzyskiwania chemikaliów do gotowania i wytwarzania pary pod wysokim ciśnieniem, wykorzystywanej w procesie wytwarzania masy papierniczej i papieru.Składa się z różnych składników pochodzących z tych procesów, takich jak lignina, hemiceluloza, wodorotlenek sodu (NaOH) i siarczek sodu (Na2S).Związek ligniny z ługu czarnego można wykorzystać do produkcji biopaliw, ale jego produkcja może być kosztowna, a więc wyprodukowane z niego paliwo nie jest zbyt powszechne.
Jednak według Międzynarodowej Agencji Energetycznej (IEA) przyszłość wykorzystania ługu czarnego jako paliwa jest obiecująca i jest postrzegana jako piąte najważniejsze paliwo na ziemi!
Odparowywanie ługu czarnego
· Ług czarny odzyskany z roztwarzania zawiera 14-17% rozpuszczonych substancji stałych
· Te ciała stałe składają się z około 1/3 nieorganicznych substancji chemicznych, które były w ługu białym dodanym do komory fermentacyjnej
·Pozostałe 2/3 stanowią organiczne chemikalia wyekstrahowane z drewna
·Czarny ług musi być skoncentrowany do zawartości powyżej 60% ciał stałych, aby spalał się bez dodatkowego paliwa
Podstawowe wymagania dotyczące procesu
· Efektywne wykorzystanie energii
·Skuteczna separacja pary wodnej od ługu czarnego
·Właściwe oddzielenie metanolu, mydła oleju talowego
·Stężenie ługu czarnego do 75-85% suchej masy
Odparowanie
Misja:
Odparowanie słabego czarnego ługu w celu oddzielenia wody i utworzenia palnego produktu - mocnego czarnego ługu
Trzy główne procesy zachodzące w parowniku to:
Czarny likier + ciepło (mocny czarny likier + woda + para)
Kondensat + Para ⇒ Oczyścić + Brudny kondensat + NCG
Likier czarny ⇒ Likier czarny + mydło (tylko drewno iglaste)
Jak osiągnąć 80-85% suchej masy?
Ze względu na wysoką lepkość
-Para MP jako czynnik grzewczy
- temperatura cieczy 175 ℃ w koncentratorze końcowym
Czas retencji alkoholu
-parownik działa również jako reaktor LHT
Dwustronny materiał budowlany
-wysoka zawartość alkaliów może powodować pękanie korozyjne naprężeniowe (SCC)

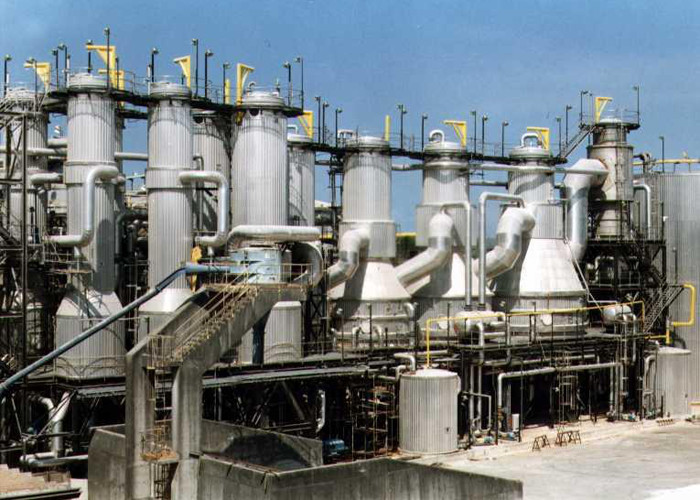

Instalacje wyparne doskonale sprawdzają się w instalacjach na całym świecie.Dostępne są różne konfiguracje i modele — od parowników wstępnych po wielostopniowe pociągi do odparowywania — aby sprostać nawet najtrudniejszym wymaganiom w zakresie odparowywania celulozowni lub oczyszczalni ścieków
Główną zaletą parowników wielostopniowych jest wykorzystanie sprawdzonych lamelowych powierzchni grzewczych w celu uzyskania wysokiej wydajności i niezawodności.

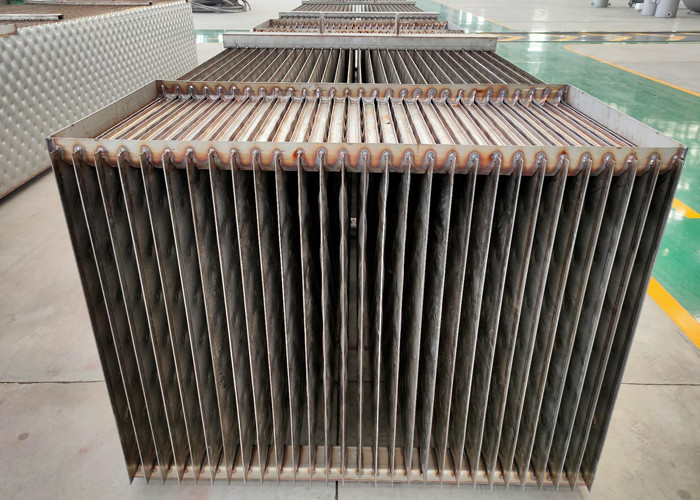

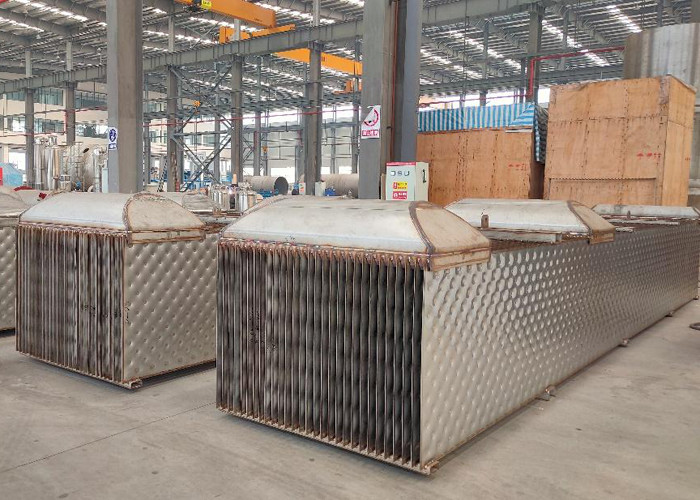

pp-parownica-lamella
Parownica płytkowa
lamelowa powierzchnia grzewcza
Efektywność energetyczna przy obniżonych kosztach
Ciecze o najwyższej zawartości suchej masy o maksymalnej dostępności dzięki technologii krystalizacji
Najczystsze kondensaty wielokrotnego użytku przy minimalnej ilości pary
Najniższe zużycie pary i energii elektrycznej
Samo czyszczący
Toleruj nawet nierozpuszczalne skalowanie
Odparowanie ługu czarnego jest istotną częścią procesu odzysku chemicznego, ponieważ znacząco koncentruje suchą masę w ługu czarnym, dzięki czemu ług może być skutecznie spalany w kotle regeneracyjnym.Wodę usuniętą z ługu można oddzielić i przetworzyć, aby można ją było ponownie wykorzystać w młynie – zmniejszając zapotrzebowanie na słodką wodę, ścieki i oszczędzając pieniądze.
Parowniki i koncentratory, z ich lamelowymi powierzchniami grzewczymi, są sprawne w przetwarzaniu zużytych płynów kuchennych lub ścieków z młyna przy użyciu minimalnej ilości energii przy maksymalizacji suchej masy produktu, dostępności instalacji i jakości kondensatu.Lamelowe powierzchnie grzewcze z natury nie tworzą kamienia.Pozwala to na zastosowanie różnych źródeł ciepła wewnątrz lameli, co pozwala młynowi wybrać najbardziej energooszczędne połączenie procesowe.
Ług czarny to złożony roztwór składników wodnych, organicznych i nieorganicznych.Skład ten różni się w zależności od młyna, więc system odparowywania musi być elastyczny w projektowaniu w szerokim zakresie parametrów roboczych.Właściwości fizyczne ługu czarnego zmieniają się znacznie, gdy jest on zagęszczony.Skoncentrowany ług czarny ma wysoką lepkość, która może powodować znaczne problemy z zanieczyszczeniem, jeśli te cechy nie zostaną uwzględnione w projekcie systemu.
Systemy wykorzystują technologię krystalizacji, aby wytworzyć produkt o najwyższej zawartości suchej masy przy minimalnych przestojach na mycie i czyszczenie wnętrza sprzętu.Opcjonalnie, systemy obróbki ługu w celu zmniejszenia jego lepkości oraz systemy dezaktywacji wapnia w ługu czarnym w celu zapobiegania osadzaniu się kamienia można zintegrować bezpośrednio z instalacją wyparną.
Stripper jest częścią systemu parownika wielostopniowego.Zazwyczaj źródło ciepła dla kolumny odpędowej pochodzi z efektu nr 1, a opary z kolumny odpędowej są kondensowane w efekcie nr 2, aby zmaksymalizować wydajność energetyczną.
Proces wewnątrz i w parowniku polega na swobodnym przepływie warstewki ługu na powierzchni lameli.Zapewnia to niskie prędkości pary i niskie szybkości ścinania wewnątrz parownika, co eliminuje powstawanie piany w trudnych zastosowaniach.
Równomierne rozprowadzanie ługu na lamelach oraz ciągła redystrybucja ługu powodowana przez wgłębienia na powierzchni lameli, zapewniają całkowicie zwilżoną powierzchnię grzewczą i eliminują miejscowe osadzanie się kamienia lub nadmierne zagęszczenie ługu.Lamelowa powierzchnia grzewcza zapewnia, że rozpuszczalny w wodzie kamień można zmyć przez proste mycie rozcieńczalnikiem, eliminując potrzebę czasochłonnych i kosztownych przestojów na czyszczenie.
Konstrukcja parownika w pełni wykorzystuje lamelową powierzchnię grzewczą, aby zoptymalizować dystrybucję cieczy i wewnętrzne przepływy cyrkulacyjne.Skutkuje to doskonałym pokryciem i rozprowadzeniem ługu na całej powierzchni grzewczej przy minimalnej mocy pompowania – oszczędność kosztów kapitałowych i energetycznych.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
