Wielofunkcyjny system odparowywania Oczyszczanie ścieków Parownik MVR
Opis MVR
Parownik MVR to nowy typ wysokowydajnego, energooszczędnego sprzętu do wyparnia, stosowanego głównie w przemyśle farmaceutycznym.To urządzenie wykorzystuje technologię parowania niskotemperaturowego i niskociśnieniowego oraz czystą energię do wytwarzania pary na energię.Oddziela wodę w medium i jest zaawansowaną międzynarodowo technologią odparowywania.Jest to ulepszony produkt, który zastępuje tradycyjny parownik.
Podsumowując, zalety systemu MVR są następujące:
1. Oszczędność energii: wysoka sprawność cieplna, oszczędność energii, mniejsze zużycie energii, zużycie energii wynosi około 1/6 do 1/5 tradycyjnego parownika.znacznie obniżyć koszty eksploatacji
2. Ochrona środowiska
3. Niskie koszty eksploatacji: tylko tradycyjne parowniki Od jednej trzeciej do połowy
4. Temperatura parowania jest niska, trudna do korozji sprzęt ze stali nierdzewnej, trudna do skalowania, bardzo odpowiednia dla materiałów wrażliwych na ciepło
5.Automatic: Cały system realizuje automatyczną kontrolę od napełniania, podgrzewania, odparowywania, czyszczenia, konserwacji i innych etapów.Unikaj błędów ludzkich, zmniejszaj koszty pracy, poprawiaj jakość produktu
6. Mały ślad
7. Unikanie zakupu kotłów, inwestycji w budowę komina oraz kosztów utrzymania
Porównanie kosztów operacyjnych
Działanie dwóch procesów odparowywania do obróbki przedstawiono w tabeli.
Obsługa dwóch procesów odparowywania do oczyszczania ścieków papierniczych.
przedmiot | 5 stacji efektów | połączony proces parowania | ||
MVR przed stężeniem | Stacja wyparna 5-efektowa | |||
Woda parująca (t/h) | 100 | 64,28 | 35,72 | |
Stężenie przychodzące (%) | 10 | 10 | 20 | |
Stężenie (%) | 45 | 20 | 45 | |
Obszar parownika (㎡) | dziesięć tysięcy | 8500 | 4000 | |
Obszar skraplacza (㎡) | 800 | / | 300 | |
Konsumpcja | Para (t/h) | 25 | / | 9 |
Elektryczność (kWh/h) | 500 | 1600 | 180 | |
Woda (t/h) | 900 | / | 350 | |
Koszty eksploatacji | RMB/godzinę | 4500 | 960 | 1633 |
Zdolność parowania wody RMB/T | 45 | 25,93 | ||
RMBx10000/dzień | 10,8 | 6,2 | ||
RMBx10000/rok (340 dni) | 3672 | 2115 |
Uwaga: W kosztorysie eksploatacyjnym: para 150 rmb/t, energia elektryczna 0,6 rmb/kWh, woda 0,5 rmb/t.
Zwiększono inwestycje w urządzenia do połączonego procesu wyparnego: parownik (2500 m2) 375x10000 RMB;Sprężarka MVR 400x10000rmb, łącznie 775x10000 RMB
Roczna redukcja kosztów operacyjnych połączonego procesu parowania: 3672-2115 = 1557 (10000RMB)
Okres zwrotu inwestycji łącznego procesu odparowania: 755 ÷ 1557=0,5 roku
Widać, że biorąc za przykład skalę 100 t/h, połączony proces parowania może odzyskać zwiększoną inwestycję w ciągu pół roku i zaoszczędzić 1557 (10000 RMB) rocznie w przyszłości, ze znacznymi korzyściami ekonomicznymi.
Zdolność przeładunkowa może wynosić do 100T/h, z zaletami takimi jak mała powierzchnia podłogi, zwarta konstrukcja, stabilna praca i tak dalej.
Rysunek zasady działania

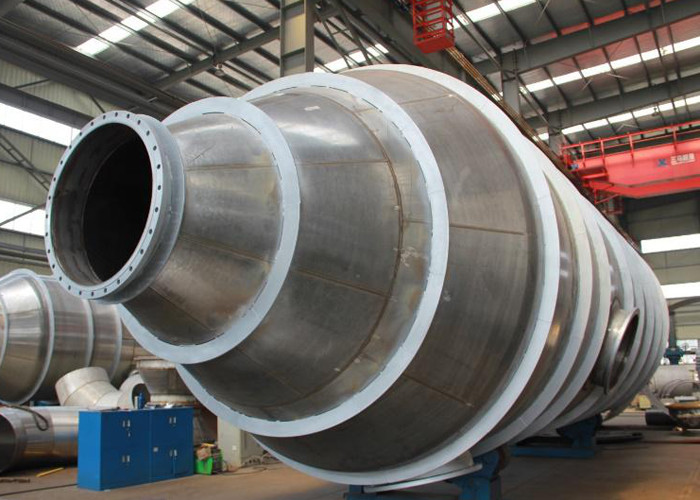

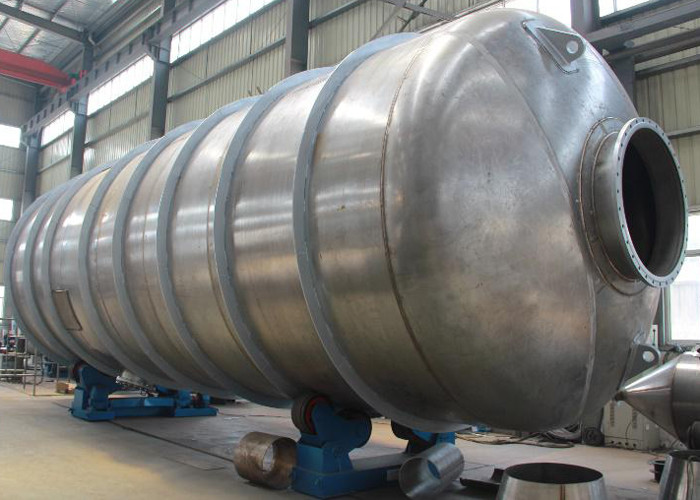

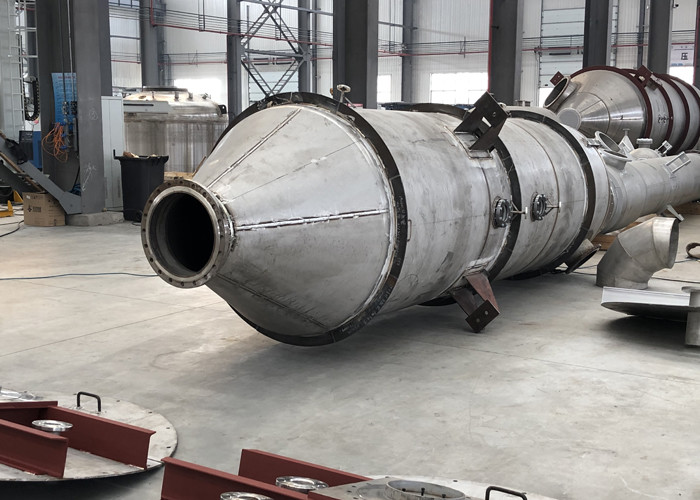

Nasze możliwości produkcyjne
