Wysokowydajna parownik próżniowy z wieloma efektami dla chińskiego dostawcy wody morskiej / wody przemysłowej
Opis MVR
Parownik MVR spręża parę o niskiej temperaturze przez sprężarkę, zwiększa temperaturę i ciśnienie oraz zwiększa entalpię, a następnie wchodzi do wymiennika ciepła w celu kondensacji, aby w pełni wykorzystać utajone ciepło pary.
Poza rozruchem para wtórna z parownika bez pary surowej podczas całego procesu odparowywania jest sprężana przez sprężarkę, wzrasta ciśnienie i temperatura oraz wzrasta entalpia, a następnie przesyłana jest do komory grzewczej parownika do stosowania jako para grzewcza.Utrzymuj płynny materiał w stanie wrzenia, podczas gdy sama para grzewcza skrapla się w wodę.
W ten sposób, wcześniej odrzucona para jest w pełni wykorzystana, ciepło utajone jest odzyskiwane i poprawia się sprawność cieplna.Ekonomia pary surowej odpowiada 30 efektom parowania wieloefektowego.
Główne cechy:
Technologia oszczędzania energii parownika MVR jest najbardziej zaawansowaną międzynarodową technologią parownika, wymaga tylko niewielkiej ilości świeżej pary (przy uruchomieniu parownik potrzebuje niewiele świeżej pary, podczas normalnej pracy prawie nie potrzebuje świeżej pary), co znacznie zmniejsza koszty operacyjne firmy, zmniejsza zanieczyszczenie środowiska.
Ze względu na zastosowanie źródła ciepła zasilającego sprężarkę istnieje niewielka różnica temperatur w porównaniu z tradycyjnym parownikiem i może osiągnąć umiarkowane parowanie, znacznie lepszą jakość produktu i zmniejszyć zanieczyszczenie.
Nie potrzebujesz skraplacza lub potrzebujesz tylko małego skraplacza, struktura i proces są dość proste, może to być w pełni automatyczna praca, ciągła praca, bezpieczeństwo i niezawodność.
Ten wewnętrzny system parownika wyposażony w czysty rurociąg CIP, który może zapewnić czystość na miejscu, łatwy w obsłudze i bez martwego kąta.
Materiał płynny można odparować w niskiej temperaturze (50-100 ℃) w tym parowniku, materiał płynny jest jednolity i bez płynnego materiału, niełatwe koksowanie, denaturacja ogrzewania materiału jest minimalna.
Ze względu na wykorzystanie 100% wtórnego ciepła utajonego pary wtórnej, całkowicie unikaj stosowania pary świeżej, co znacznie zmniejsza zużycie pary.
W przypadku materiałów wrażliwych na ciepło można stosować pompę próżniową, co można wykonać w ciśnieniu zbliżonym do bezwzględnego w próżni, aby zrealizować odparowanie w niskiej temperaturze, minimalna temperatura parowania może wynosić 50 ℃.
Prosta kontrola i automatyzacja procesu — — Ze względu na niewielką ilość retencji płynu, parownik opadającej folii można zmieniać w zależności od różnych stopni próżni/wydajności podawania/stężenia/temperatury, co jest podstawowym warunkiem stabilnej jakości produktów.
Podsumowując, zalety systemu MVR są następujące:
1. Oszczędność energii: wysoka sprawność cieplna, oszczędność energii, mniejsze zużycie energii, zużycie energii wynosi około 1/6 do 1/5 tradycyjnego parownika.znacznie obniżyć koszty eksploatacji
2. Ochrona środowiska
3. Niskie koszty eksploatacji: tylko tradycyjne parowniki Od jednej trzeciej do połowy
4. Temperatura parowania jest niska, trudna do korozji sprzęt ze stali nierdzewnej, trudna do skalowania, bardzo odpowiednia dla materiałów wrażliwych na ciepło
5.Automatic: Cały system realizuje automatyczną kontrolę od napełniania, podgrzewania, odparowywania, czyszczenia, konserwacji i innych etapów.Unikaj błędów ludzkich, zmniejszaj koszty pracy, poprawiaj jakość produktu
6. Mały ślad
7. Unikanie zakupu kotłów, inwestycji w budowę komina oraz kosztów utrzymania
Porównanie kosztów operacyjnych
W tabeli przedstawiono przebieg dwóch procesów odparowywania podczas obróbki.
Obsługa dwóch procesów odparowywania do oczyszczania ścieków papierniczych.
przedmiot | Stacja 5 efektów | połączony proces parowania | ||
MVR przed stężeniem | Stacja wyparna 5-efektowa | |||
Woda parująca (t/h) | 100 | 64,28 | 35,72 | |
Stężenie przychodzące (%) | 10 | 10 | 20 | |
Stężenie (%) | 45 | 20 | 45 | |
Obszar parownika (㎡) | 10000 | 8500 | 4000 | |
Obszar skraplacza (㎡) | 800 | / | 300 | |
Konsumpcja | Para (t/h) | 25 | / | 9 |
Elektryczność (kWh/h) | 500 | 1600 | 180 | |
Woda (t/h) | 900 | / | 350 | |
Koszty eksploatacji | RMB/godzinę | 4500 | 960 | 1633 |
Zdolność parowania wody RMB/T | 45 | 25,93 | ||
RMBx10000/dzień | 10,8 | 6,2 | ||
RMBx10000/rok (340 dni) | 3672 | 2115 |
Uwaga: W kosztorysie eksploatacyjnym: para 150 rmb/t, energia elektryczna 0,6 rmb/kWh, woda 0,5 rmb/t.
Zwiększono inwestycje w urządzenia do kombinowanego procesu wyparnego: parownik (2500 m2) 375x10000 RMB;Sprężarka MVR 400x10000rmb, łącznie 775x10000 RMB
Roczna redukcja kosztów operacyjnych połączonego procesu parowania: 3672-2115 = 1557 (10000RMB)
Okres zwrotu inwestycji łącznego procesu odparowania: 755 ÷ 1557=0,5 roku
Widać, że biorąc za przykład skalę 100 t/h, połączony proces parowania może odzyskać zwiększoną inwestycję w ciągu pół roku i zaoszczędzić 1557 (10000 RMB) każdego roku w przyszłości, ze znacznymi korzyściami ekonomicznymi.
Zdolność przeładunkowa może wynosić do 100 ton/h, z zaletami takimi jak mała powierzchnia podłogi, zwarta konstrukcja, stabilna praca i tak dalej.
Rysunek zasady działania

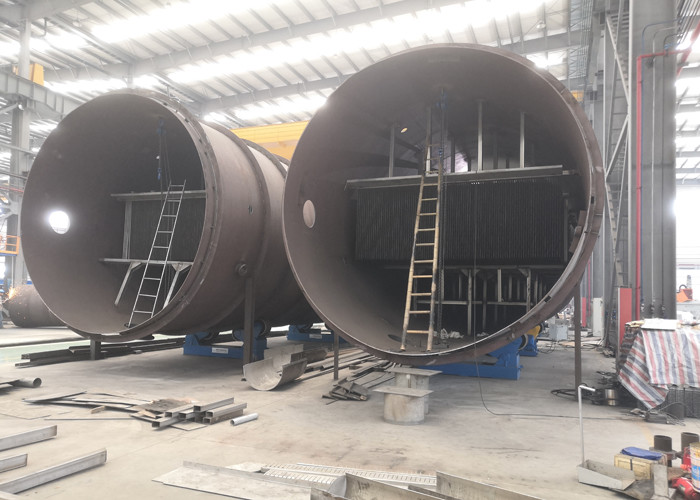

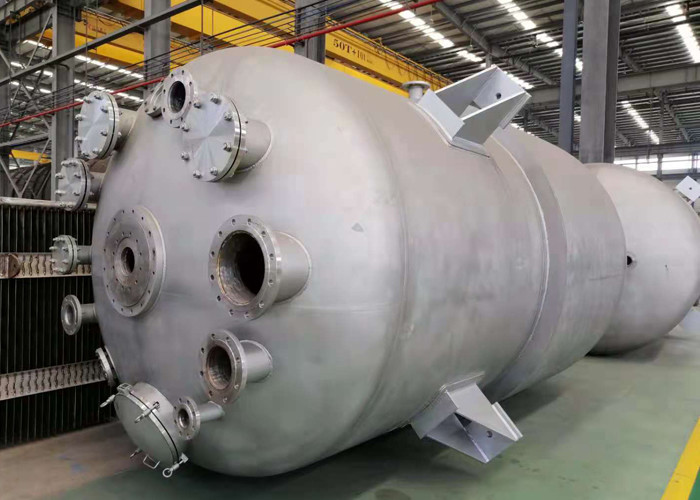

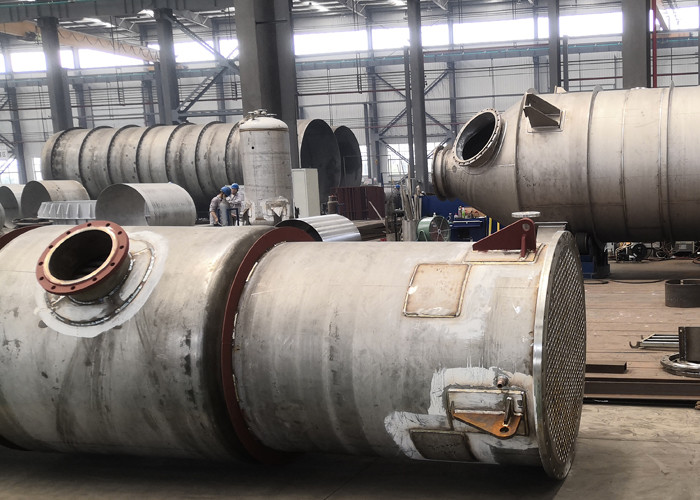

Nasza zdolność produkcyjna i certyfikat
