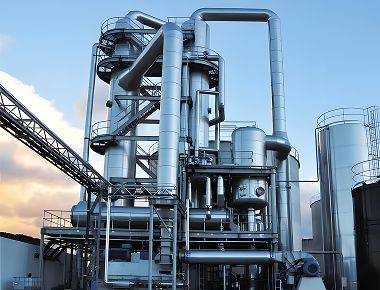

Pojedynczy efekt Krystalizator etanolu MVR Film Falling Evaporator
Parowanie z wieloma efektami
Procesy parowania z wieloma efektami mogą zoptymalizować efektywność energetyczną obiektów poprzez recykling oparów.
Funkcjonowanie
Para dostarczana podczas pierwszego efektu wytwarza parę pod niższym ciśnieniem.Opary te są następnie wykorzystywane w drugim efekcie jako para grzewcza.
Liczba efektów jest różna i może sięgać nawet 8. Liczba efektów jest wybierana zgodnie z kosztami inwestycji i eksploatacji.
Opary na wylocie ostatniego efektu powinny być skondensowane.
Przykład Zasada przepływu równoległego
Roztwór wchodzi do obwodu parownika pierwszego stopnia.Tutaj miesza się z krążącym roztworem i jest podgrzewany w podgrzewaczu H za pomocą pary.W parowniku V1 odparowuje rozpuszczalnik (woda) schładzając roztwór do temperatury wrzenia.Następnie roztwór przepływa do drugiego etapu, który pracuje pod zmniejszonym ciśnieniem, a zatem w niższej temperaturze.Para wytworzona w pierwszym etapie jest wykorzystywana jako czynnik grzewczy do odparowania roztworu w drugim etapie.Proces ten można powtórzyć kilka razy w zależności od podniesienia temperatury wrzenia roztworu i istniejących warunków ramowych.Para z ostatniego etapu jest skraplana przez wodę chłodzącą.Jeżeli sól ma krystalizować w roślinie, dalsze odparowanie zatęża roztwór do tego stopnia, że tworzą się kryształy.W razie potrzeby kryształy w zawiesinie można następnie oddzielić od roztworu i wysuszyć.
Nadaje się do każdego typu parownika
Parownik z wieloma efektami może składać się z wyparki obiegowej z opadającą warstwą, z wymuszonym lub błyskawicznym chłodzeniem.
Aplikacja
Ta technologia jest świetna, gdy koszt pary jest niski.
Główne zalety systemów multiefektów:
Zdolność do maksymalizacji wykorzystania energii wejściowej (ekonomia pary)
Zmniejszona ilość energii wymaganej do uruchomienia pełnego systemu
Zmniejszone obciążenie skraplające z dodatkowymi efektami (mniej potrzebnej wody chłodzącej)
Kontrola przepływu alkoholu
Wygodne zbieranie i przetwarzanie zanieczyszczonego kondensatu
Możliwość czyszczenia online poszczególnych efektów
Maksymalna sprawność cieplna z opcją przepływu współbieżnego
Parametry techniczne wyparki z opadającym filmem
| Typ | Pojedynczy efekt | Podwójny efekt | Trzy efekty |
| Wydajność parowania (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Gęstość materiału zasilającego % | Według materiału | ||
| Gęstość materiału rozładowania % | Według materiału | ||
| Ciśnienie pary | 0,5-0,8 | ||
| Zużycie pary / wydajność parowania (z pompą ciepła) | 0,65 | 0,38 | 0,28 |
| Temperatura parowania | 45-90 | ||
| Temperatura sterylizacji | 90-110 | ||
| Zużycie wody chłodzącej / Wydajność parowania (wlot 20°C, wylot 40°C) | 28 | 11 | 8 |
| Uwaga: możemy zaprojektować niestandardowy produkt zgodnie z wymaganiami klienta. | |||

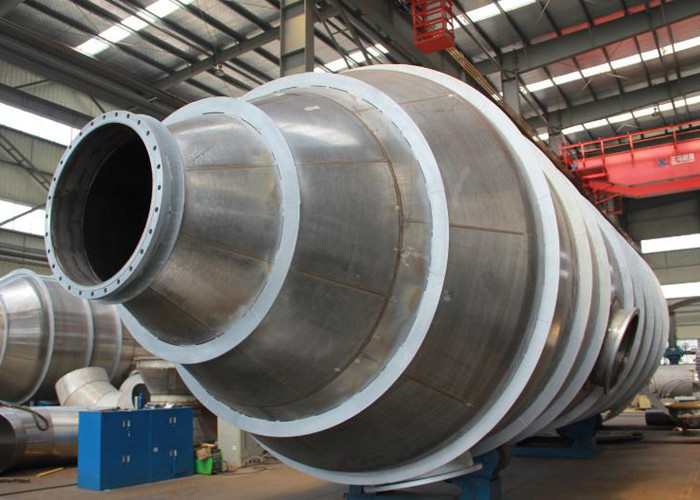

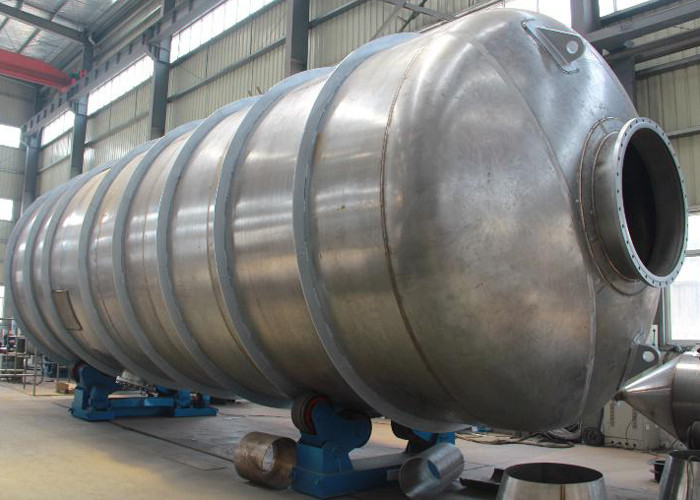

Nasz zakład produkcyjny
