3P kompresyjna dmuchawa do korzeni parowych do małego systemu parowania
Wstęp
1. Cel: Ta sprężarka nadaje się do oczyszczania organicznego czynnika roboczego, odsalania wody morskiej, sprężania i transportu pary, koncentracji i krystalizacji w przemyśle chemicznym, farmaceutycznym, metalurgicznym i spożywczym oraz procesu wtórnej kompresji pary w systemie MVR oczyszczania ścieków przemysłowych.
2. Krótkie wprowadzenie struktury sprężarki:Sprężarka składa się z napędzanego zestawu wirników, obudowy, uszczelnienia mechanicznego, łożyska, przekładni synchronicznej i sprzęgła.
(1) grupa wirników sprężarki: grupa wirników sprężarki składa się z wału głównego i łopatek.Wał główny wykonany jest ze stali stopowej o wysokiej wytrzymałości;Profil łopatek łopatki wentylatora to dwie łopatki.Przyjmowany jest zaawansowany profil łukowo-ewolwentowy i obliczana jest dynamika wirnika.Analizując wytrzymałość i sztywność wirnika uzyskuje się optymalną strukturę.Łopatka wentylatora jest odlewana integralnie, a materiał można wybrać spośród stali nierdzewnej duplex 2205, stali nierdzewnej 316L lub żeliwa sferoidalnego, zgodnie z różnym składem materiału przetwarzanym przez system procesowy.Po odrzuceniu przez wiatr listków obrabiane są na centrum obróbczym.Wyważenie statyczne i dynamiczne wirnika spełnia wymagania projektowe, a poziom wyważenia jest wyższy niż G5,6;

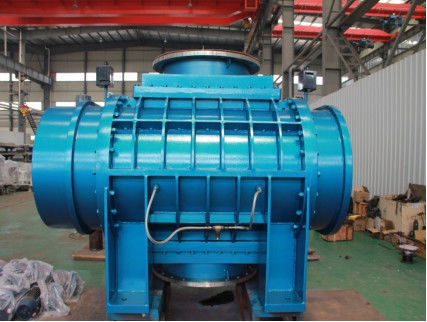

(2) Powłoka: Powłoka sprężarki składa się z komory roboczej, przednich i tylnych pokryw końcowych, zbiornika oleju i przedniej pokrywy.W zależności od tego, czy system jest antykorozyjny, czy nie, materiałem może być stal nierdzewna lub stal węglowa, która jest spawana i formowana.Po obróbce cieplnej wytaczarka i frezarka CNC służy do jednoetapowej obróbki i formowania, aby zapewnić koncentryczność odległości środkowej między dwoma wirnikami oraz przednimi i tylnymi łożyskami spełniającymi wymagania projektowe;Komora robocza wyposażona jest w urządzenie natryskowe, które służy do chłodzenia gazu i uszczelnienia wirnika;Generalnie kierunek wlotu i wylotu powietrza jest skierowany do góry i do dołu, a także może być wykonany w postaci wylotu do góry i na bok zgodnie z potrzebami aranżacji systemu.
Tabela parametrów odniesienia, temperatura od 75~93~97℃

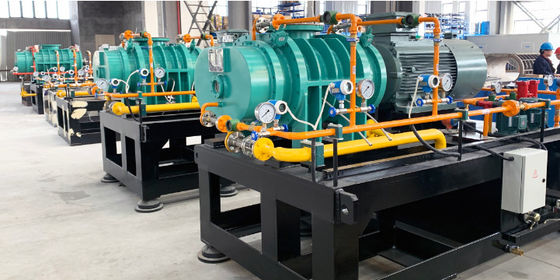

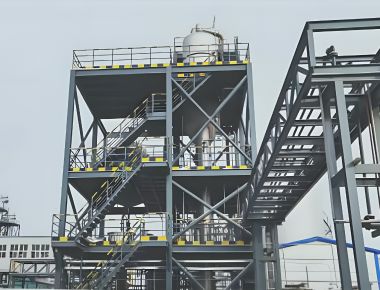

Zdjęcia witryny
O nas
Jiangsu Hanpu Mechanical Technology Co., Ltd. jest firmą produkującą głównie poduszkę i powiązane z nią produkty. Baza produkcyjna firmy znajduje się w Huangqiao Industrial Zone of Taixing, zajmując powierzchnię 300 akrów.Zaangażowane firmy działają w branży nowych materiałów, nowej energii, medycyny, chemii, ochrony środowiska, żywności i napojów itp.
Kontakt
E-mail: sales09@hanputech.com
Telefon: +86 19951199981
Imię: Zofia
W przypadku zapytania uprzejmie prosimy o poinformowanie!
1. Czy średnia para?
2. Jaka jest wydajność na godzinę?
3. Jaka jest temperatura i ciśnienie wlotowe?
4. Co to jest temperatura i ciśnienie na zewnątrz?
