Poduszka Płyta Sprzedaż na gorąco Wysoka moc Pojedynczy podwójnie tłoczony profil Ciśnienie wody Nadmuchiwane specyficzne chłodzenie Ogrzewanie
Opis
Płytowe wymienniki ciepła to klasa całkowicie spawanych wymienników ciepła, które mają pofalowaną powierzchnię „poduszkową” utworzoną w procesie napełniania.W porównaniu do bardziej konwencjonalnych urządzeń, takich jak płaszczowo-rurowe i płytowo-ramowe wymienniki ciepła, płyty poduszkowe są dość młodą technologią.Ze względu na swoją geometryczną elastyczność są stosowane jako wymienniki ciepła „płytowe” oraz jako płaszcze do chłodzenia lub ogrzewania naczyń.Sprzęt do płyt poduszkowych cieszy się obecnie coraz większym zainteresowaniem i wdrażaniem w przemyśle przetwórczym.
Budowa
Poduszki są produkowane w procesie nadmuchiwania, w którym dwie cienkie blachy są zgrzewane punktowo na całej powierzchni przezlaserlubzgrzewanie oporowe.Boki płyt są uszczelnione przez spawanie, inne niż porty łączące.Na koniec szczelina pomiędzy cienkimi blachami jest poddawana działaniu ciśnienia płynu hydraulicznego, powodującego plastyczne formowanie płyt, co ostatecznie prowadzi do ich charakterystycznej falistej powierzchni.
Zasadniczo istnieją dwa różne typy poduszek: jednotłoczone i podwójnie tłoczone.Te pierwsze zwykle tworzą podwójne ścianystatki z płaszczem, podczas gdy te ostatnie są montowane do stosu (banku) w celu produkcji płytowych wymienników ciepła.Poduszki jednotłoczone powstają, gdy płyta dolna jest znacznie grubsza niż płyta górna.Cieńsza płyta górna odkształca się, podczas gdy płyta podstawowa pozostaje płaska.
Ponadto płyty osłonowe są powszechnie wyposażone w spoiny przegrodowe, które zapewniają ukierunkowane prowadzenie przepływu w kanałach płyty osłonowej w przypadkach, w których rozkład przepływu lub prędkość płynu mogą stanowić problem.Ostatnio zaproponowano sposób uzyskania prowadzenia przepływu przez przegrody w kanałach pomiędzy sąsiednimi płytami płaszczowymi w płaszczowych wymiennikach ciepła.
Ze względu na swoją konstrukcję, poduszki są hermetycznie zamknięte, mają dużą stabilność konstrukcyjną, a ich produkcja jest w większości zautomatyzowana i bardzo elastyczna.Płyty poduszkowe mogą pracować przy ciśnieniu > 100 MPa i temperaturach do 800 °C.
Parametry techniczne
Nazwa produktu | Poduszkowy wymiennik ciepła |
Materiał | Stal nierdzewna |
Kolor | Nikiel Biały |
Standard | DIN GB ISO JIS BA ANSI ASMI |
Stopień | SUS201,SUS304,SUS316,DSS2205 |
Przegląd proporcji materiału płyty wytłaczanej z podwójną poduszką | Poduszka 0,8 mm + 0,8 mm Poduszka 1,0 mm + 1,0 mm |
Przegląd proporcji materiału wytłaczanej płyty z pojedynczą poduszką | Poduszka 0,8 mm + 2,0 mm płyta podstawy płyta poduszkowa 1,0 mm + płyta podstawowa 2,5 mm płyta poduszkowa 1,2 mm + płyta podstawowa 4,0 do 15 mm płyta poduszkowa 1,5 mm + płyta podstawowa 4,0 do 15 mm płyta poduszkowa 2,0 mm + 5,0 do 15 mm płyta podstawowa |
Aplikacje
Zastosowanie płyt poduszkowych jest bardzo szerokie, ze względu na ich korzystne właściwości, takie jak duża elastyczność geometryczna i dobra adaptacja do niemal każdego procesu.Ich wykonanie zależy od ich podstawowej konstrukcji, tj. dennic lub zbiorników z płaszczem.Stosunkowo płaska powierzchnia zewnętrzna jest łatwa do czyszczenia i nadaje się do zastosowań sanitarnych o dużym zanieczyszczeniu, ale powierzchnia wewnętrzna ma drobne szwy wokół każdego zgrzewu punktowego i nie jest łatwa do czyszczenia, dlatego powierzchnia wewnętrzna nadaje się tylko do płynów nie zanieczyszczających, takich jak woda , para lub czynniki chłodnicze.

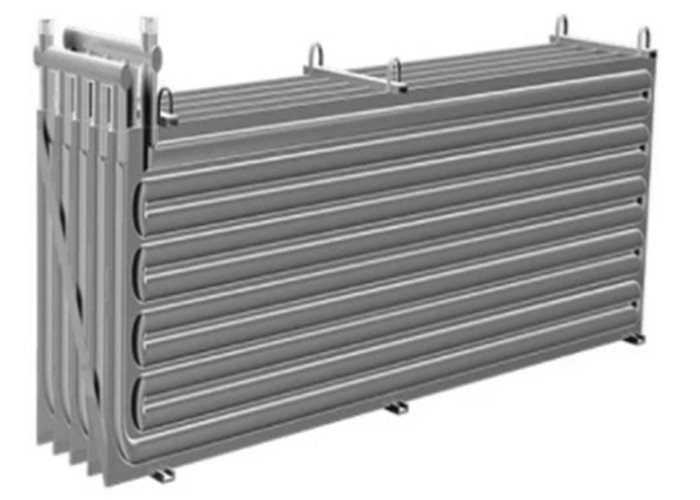

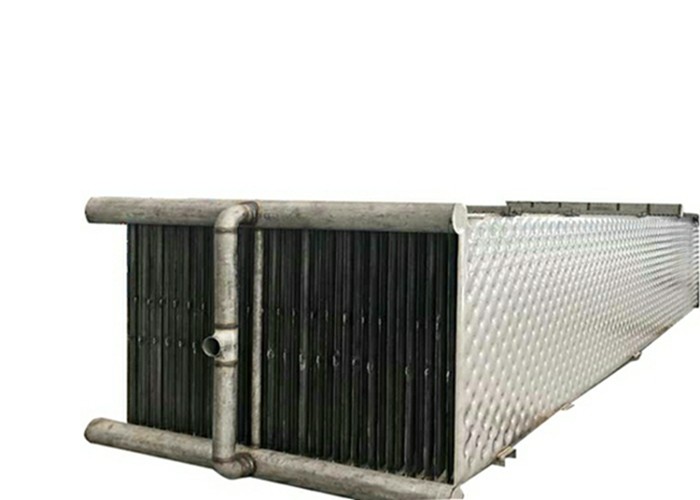

1. Zespoły płyt poduszkowych (wymienniki ciepła)
Zespoły płyt poduszkowych są zwykle używane w zastosowaniach obejmujących ciecz-ciecz, gaz-ciecz, media o wysokiej lepkości lub brudne, wymagania dotyczące niskich strat ciśnienia, kondensację (np. skraplacze górne), odparowywanie opadającej warstwy (np. przemysł papierniczy i celulozowy), reboilery, chłodzenie wodne , suszenie ciał stałych, wytwarzanie lodu płatkowego (przemysł spożywczy) i inne.Są one również powszechnie stosowane jako chillery zanurzeniowe (np. w galwanotechnice), gdzie banki zanurzane są bezpośrednio w zbiorniku.Banki mogą być skonstruowane tak, aby umożliwić oddzielenie poszczególnych płyt od stosu, co umożliwia łatwe czyszczenie lub konserwację.
2. Zbiorniki z płaszczem z poduszką
Najszersze dotychczas zastosowanie płyt poduszkowych dotyczy naczyń z płaszczem, ze względu na ich elastyczność, pokrycie całej powierzchni w celu wymiany ciepła, niskie zatrzymywanie płynów, korzystne koszty i czas produkcji oraz łatwe czyszczenie, zwłaszcza w zastosowaniach sterylnych.Zbiorniki mogą być wyposażone w wiele płaszczy na swojej powierzchni, w tym również w dno zbiornika, np. stożkowe lub wklęsłe, a także mogą zawierać wewnątrz zbiornika dodatkowe płaszcze cylindryczne.Typowe obszary zastosowań zbiorników z płaszczem płaszczowym to przemysł spożywczy i napojów oraz przemysł chemiczny i farmaceutyczny.Te kurtki są również określane jako „kurtki z wgłębieniami”.
FAQ
1. Czy masz usługę OEM?Czy dostarczacie części?Tak, pod warunkiem, że dostarczysz nam swój rysunek i szczegółowe wymagania.
2. Jak możemy łatwo znaleźćmiesiącst fit wirówki?Mamy doświadczony zespół inżynierów, który pomoże Ci dokonać wyboru modelu, o ile dostarczysz nam szczegółowe charakterystyki materiału do obróbki.
3. Czy wyślesz techników do instalacji i uruchomienia?Tak, możemy, wykonujemy wiele usług, zapoznaj się z naszą częścią posprzedażną.
4. Jaka jest Twoja przewaga w porównaniu z konkurencją?Jakość i doświadczenie.Jesteśmy czołowym dostawcą wirówek w Chinach, nasze projekty i konstrukcje są podobne do światowych liderów Alfa Laval, Westfaliar, Flottweg itp.
5. Jak chronisz jakość?Moja fabryka jest przedsiębiorstwem państwowym z ponad 100-letnim doświadczeniem, prowadzona jest ścisła polityka operacyjna, zaawansowane maszyny do przetwarzania gwarantują precyzję wszystkich komponentów, pracownicy z licencją na eksploatację, części są wieloprocesorowe, części transmisyjne i elektryczne są znanej na całym świecie marki.Na całym etapie produkcji wykonywane są serie testów i kontroli.
6. Czy możemy odwiedzić Twojego użytkownika końcowego lub skontaktować się z nim?Tak, użytkownicy są w kraju i za granicą, możemy dostarczyć listę nazwisk.Możesz tam wejść lub skontaktować się, aby uzyskać więcej informacji.
