Inteligentna, zintegrowana, wielozadaniowa, niskotemperaturowa mechaniczna rekompresja par parownika MVR
Opis MVR
MVR to skrót od Mechanical Vapor Recompression.Wykorzystuje kompresor do ponownego sprężenia drugiej pary (o niskiej temperaturze i niskim ciśnieniu), która jest odparowywana z materiału ciekłego, aby podnieść jego temperaturę i ciśnienie, aby ponownie wykorzystać ją jako źródło ciepła do ponownego odparowania materiału ciekłego.Podczas odparowywania normalnej parownika wielofunkcyjnego, druga para jednego efektu nie może być wykorzystana jako źródło ogrzewania własnego efektu, może być wykorzystana tylko do drugiego efektu.Chcąc użyć dla własnego efektu, musi zapewnić dodatkową energię, aby zwiększyć swoją temperaturę (ciśnienie), a pompa strumieniowa parowa może skompresować tylko część drugiej pary, podczas gdy MVR Evaporator może skompresować całą drugą parę wewnątrz parownika.
Proces parowania MVR to para niskotemperaturowa sprężona przez sprężarkę, wzrost temperatury i ciśnienia, wzrost entalpii, a następnie wchodzi do wymiennika ciepła w celu pełnego wykorzystania utajonego ciepła pary.Poza uruchomionym napędem, do całego parowania nie potrzeba pary.
Wniosek:
Może być szeroko stosowany do mleka, glukozy, kwasu organicznego, VC, ksylozy, farmacji, roślin, przemysłu chemicznego, ochrony środowiska, recyklingu odpadów, produkcji papieru, przemysłu solnego, takiego jak parowanie i koncentracja, krystalizacja parowania, niska temperatura procesu parowania itp.
Główne cechy:
MVR ma więcej zalet, takich jak oszczędność energii, wysoka sprawność cieplna, niskie zużycie energii, brak zanieczyszczeń, stabilna praca sprzętu, prosta obsługa, wysoka automatyzacja i kompaktowy sprzęt, zajmuje niewielką powierzchnię i oszczędza system chłodzenia.Dotyczy to szczególnie fabryki, która chce rozszerzyć dopływ pary i wody, ale przestrzeń jest niewystarczająca i potrzebuje schłodzonej wody i wody kondensacyjnej do parowania w niskich temperaturach, może zaoszczędzić inwestycje i uzyskać dobry efekt oszczędzania energii.
Charakterystyka techniczna MVR
Technologia MVR wykorzystuje wytworzoną parę do ogrzewania zamiast drogich źródeł ciepła
Technologia MVR nie wymaga wieży chłodniczej, co znacznie zmniejsza zużycie wody chłodzącej
Technologia MVR jest bardziej wydajna niż tradycyjna technologia parowania z wieloma efektami, oszczędzająca energię i zmniejszająca koszty operacyjne
Technologia MVR jest naprawdę energooszczędna, wodooszczędna, przyjazna dla środowiska i pomaga w recyklingu zasobów
Technologia MVR zapewnia parowanie w niskiej temperaturze, znacznie zmniejszając wpływ na materiał
Struktura systemu w technologii MVR jest prosta, w pełni zautomatyzowana, z ciągłą pracą
Systemy MVR składają się z parownika, sprężarki pary, separatorów, pomp, orurowania, oprzyrządowania i elementów sterowania elektrycznego
Systemy MVR można zaprojektować wokół prostych parowników lub skomplikowanych parowników z opadającym filmem rurowym
Systemy MVR mogą wykorzystywać proste sprężanie pary lub zaawansowane pompy korzeniowe
Systemy MVR mogą mieć niski poziom zatrzymywania cieczy lub być systemami zbiorników o większej objętości
Systemy MVR mogą osiągnąć różne parametry parowania, zależy to od projektu procesu i składu płynu
Porównanie kosztów operacyjnych
W tabeli przedstawiono przebieg dwóch procesów odparowywania podczas obróbki.
Obsługa dwóch procesów odparowywania do oczyszczania ścieków papierniczych.
| przedmiot | Stacja 5 efektów | połączony proces parowania | ||
| MVR przed stężeniem | Stacja wyparna 5-efektowa | |||
| Woda parująca (t/h) | 100 | 64,28 | 35,72 | |
| Stężenie przychodzące (%) | 10 | 10 | 20 | |
| Stężenie (%) | 45 | 20 | 45 | |
| Obszar parownika (㎡) | 10000 | 8500 | 4000 | |
| Obszar skraplacza (㎡) | 800 | / | 300 | |
| Konsumpcja | Para (t/h) | 25 | / | 9 |
| Elektryczność (kWh/h) | 500 | 1600 | 180 | |
| Woda (t/h) | 900 | / | 350 | |
| Koszty eksploatacji | RMB/godzinę | 4500 | 960 | 1633 |
| Zdolność parowania wody RMB/T | 45 | 25,93 | ||
| RMBx10000/dzień | 10,8 | 6,2 | ||
| RMBx10000/rok (340 dni) | 3672 | 2115 | ||
Uwaga: W kosztorysie eksploatacyjnym: para 150 rmb/t, energia elektryczna 0,6 rmb/kWh, woda 0,5 rmb/t.
Zwiększono inwestycje w urządzenia do kombinowanego procesu wyparnego: parownik (2500 m2) 375x10000 RMB;Sprężarka MVR 400x10000rmb, łącznie 775x10000 RMB
Roczna redukcja kosztów operacyjnych połączonego procesu parowania: 3672-2115 = 1557 (10000RMB)
Okres zwrotu inwestycji łącznego procesu odparowania: 755 ÷ 1557=0,5 roku
Widać, że biorąc za przykład skalę 100 t/h, połączony proces parowania może odzyskać zwiększoną inwestycję w ciągu pół roku i zaoszczędzić 1557 (10000 RMB) każdego roku w przyszłości, ze znacznymi korzyściami ekonomicznymi.
Zdolność przeładunkowa może wynosić do 100 ton/h, z zaletami takimi jak mała powierzchnia podłogi, zwarta konstrukcja, stabilna praca i tak dalej.
Rysunek zasady działania

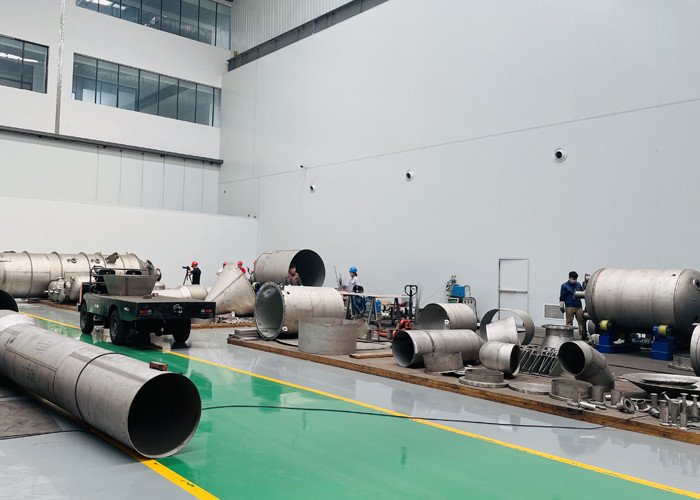

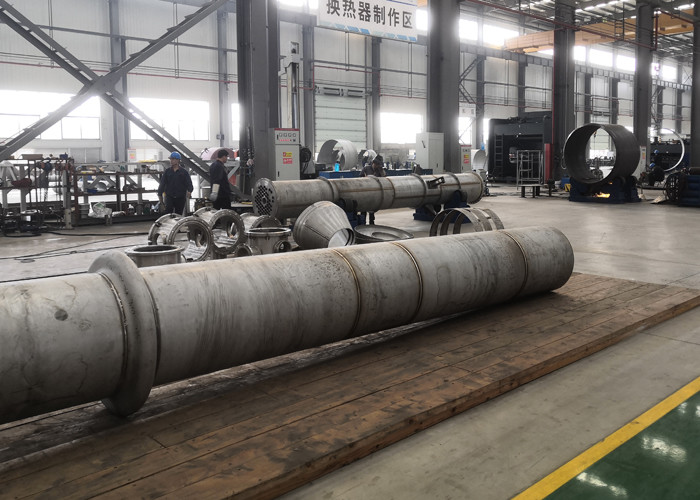

Nasza zdolność produkcyjna i certyfikat
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
