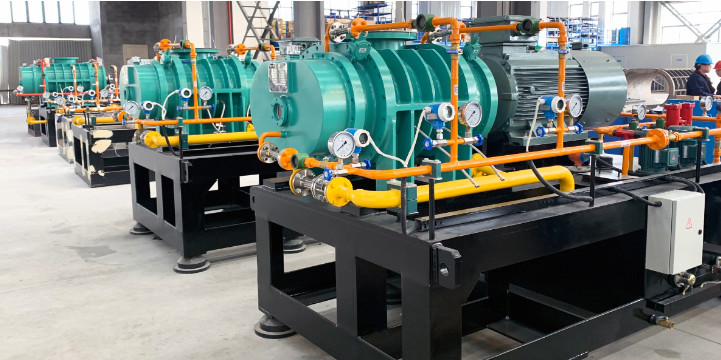

Duża sprężarka pary ze stali nierdzewnej stosowana w systemie odparowywania MVR
Podanie
Ta sprężarka pary Root nadaje się do oczyszczania organicznych płynów roboczych, odsalania wody morskiej, transportu sprężania pary, zagęszczania i krystalizacji w przemyśle chemicznym, farmaceutycznym, metalurgicznym, spożywczym oraz do wtórnego procesu rekompresji oparów systemu MVR do oczyszczania ścieków przemysłowych.
Tabela parametrów odniesienia, temperatura od 75~93~97℃
Ogólne wprowadzenie
Sprężarka składa się z głównej i płaszczowej, napędzanej grupy wirników, uszczelnienia mechanicznego, łożyska, przekładni synchronicznej i sprzęgła.
1. Powłoka
Obudowa sprężarki składa się z wnęki roboczej, przedniej i tylnej pokrywy, zbiornika paliwa i przedniej pokrywy, w zależności od tego, czy system jest antykorozyjny, materiał może być stalą nierdzewną lub węglową, spawanym i formowanym oraz przetwarzanym przez wytaczanie CNC i frezarka raz po obróbce cieplnej jest utworzona w celu zapewnienia, że odległość środkowa między dwoma wirnikami i koncentryczność przednich i tylnych miejsc łożyskowania spełniają wymagania projektowe;wnęka robocza jest wyposażona w urządzenie natryskowe do chłodzenia gazu i uszczelnienia wirnika;kierunki wlotu i wylotu gazu są generalnie skierowane do góry i do dołu i mogą być również ustawione zgodnie z systemem.Tkanina musi być wykonana w formie góry i boku.
2. Napędzana grupa wirników
Grupa wirników sprężarki składa się z wału głównego i zespołu łopatek wentylatora, wał główny wykonany jest ze stali stopowej o wysokiej wytrzymałości;łopatki wentylatora są dwoma łopatkami, wykorzystującymi zaawansowane profile łukowo-ewolwentowe i przeszły obliczenia dynamiki wirnika, optymalną strukturę można uzyskać, analizując wytrzymałość i sztywność wirnika.Łopatki wentylatora są odlewane w sposób integralny, a materiał różni się w zależności od składu materiałów przetwarzanych przez system procesowy.Możesz wybrać stal nierdzewna duplex 2205, stal nierdzewna 316L lub żeliwo sferoidalne.Po odlaniu łopatki wentylatora jest obrabiana na centrum obróbczym.Wyważenie statyczne i dynamiczne grupy wirników spełnia wymagania projektowe, a poziom wyważenia jest wyższy niż G5,6
3. Uszczelnienie mechaniczne
Uszczelnienie czołowe wirnika sprężarki przyjmuje wysokiej jakości markowe uszczelnienie mechaniczne lub uszczelnienie grupy wargowej.Chłodzenie uszczelnienia mechanicznego zapewnia chłodzenie natryskowe oleju dla zewnętrznej stacji rozrzedzonego oleju;uszczelka wargowa nie ma urządzenia chłodzącego.
4. Łożysko
Łożysko sprężarki przyjmuje łożysko toczne.Stały koniec przyjmuje łożyska baryłkowe, a wolny koniec przyjmuje łożyska walcowe.Marka łożysk przyjmuje międzynarodową markę pierwszej klasy, NSK, SKF lub FAG
Zdjęcia witryny
