Parownik próżniowej termicznej rekompresji pary do krystalizacji soli siarczanu amonu
Sprężarki termiczne
Sprężarki termiczne są przeznaczone do recyklingu energii cieplnej poprzez wychwytywanie i ponowne sprężanie pary odpadowej do wykorzystania w innym miejscu.
Sprężarki termiczne, podobnie jak eżektory, nie mają ruchomych części.Konstrukcja mechaniczna składa się ze skrzyni parowej, uchwytu dyszy, dysz i dyfuzora.
Sprężarka termiczna wykorzystuje parę pod wysokim ciśnieniem jako płyn napędowy, który dostaje się do skrzyni parowej i rozszerza się przez dyszę.
Para o dużej prędkości przenosi następnie parę odpadową do komory mieszania, w której łączą się płyny.
Zmieszane płyny są następnie ponownie sprężane do natychmiastowego ciśnienia przez dyfuzor, który działa jak dysza w odwrotnej kolejności, przekształcając energię prędkości w energię ciśnienia.
Sprężarki termiczne przeznaczone są do zastosowań w przemyśle spożywczym, naftowym, chemicznym, energetycznym i papierniczym.Rekompresja termiczna jest zwykle stosowana w przemyśle mleczarskim i sokowym w celu odzyskania i ponownego wykorzystania pary z parowników podczas procesu zagęszczania.
Wszystkie termokompresory są projektowane na zamówienie i testowane pod kątem spełniania rygorystycznych specyfikacji naszych klientów.
Aby dowiedzieć się więcej o systemach odzysku ciepła ze sprężarek therm oraz omówić konkretny proces lub zastosowanie, prosimy o kontakt.
Opis procesu
Roztwór jest wstępnie podgrzewany kondensatem i wchodzi do obiegu parowania.Tutaj miesza się z cyrkulującym roztworem i jest podgrzewany w podgrzewaczu H. W parowniku V rozpuszczalnik (woda) odparowuje podczas schładzania roztworu do temperatury wrzenia.Powstała para wodna jest sprężana do wyższego poziomu ciśnienia i temperatury przez strumieniową pompę parową za pomocą pary, dzięki czemu może być wykorzystana jako czynnik grzewczy do ogrzewania cyrkulującego roztworu.Nadmiar pary ulega skropleniu.Jeżeli w zakładzie ma skrystalizować sól, dalsze odparowanie powoduje zatężenie roztworu do takiego stopnia, że tworzą się kryształy.W razie potrzeby kryształy w zawiesinie można następnie oddzielić od roztworu i wysuszyć.
Charakterystyka
Tylko ułamek energii parowania musi być wykorzystany w postaci pary świeżej.
Niskie koszty inwestycji.
Możliwa jest modernizacja w istniejących zakładach.
Nadaje się do różnych zastosowań.
NAJWAŻNIEJSZE
Długie serie produkcyjne dzięki wysokim standardom higienicznym
Sprawdzonej technologii
Możliwość pełnego czyszczenia (czyszczenie na miejscu)
parownik TVR
Wydajność parowania wody (T/h)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
To urządzenie jest urządzeniem do ciągłego zagęszczania, które składa się z parowej pompy ciepła TVP, rury grzewczej, komory odparowywania, skraplacza, pompy próżniowej, cyrkulacyjnej pompy tłocznej i platformy operacyjnej.Nadaje się do koncentracji w przemyśle spożywczym, farmaceutycznym, chemicznym, bioinżynierii, inżynierii środowiska, odzysku cieczy odpadowych i innych gałęziach przemysłu.To urządzenie wykorzystuje technologię pompy ciepła TVR, aby zaoszczędzić dużo energii.Dodanie pompy ciepła TVR może zaoszczędzić energię, co najmniej równoważną jeszcze jednemu efektowi, czyli zużycie pary czterech efektów + TVR jest w zasadzie takie samo jak w przypadku pięciu efektów.
Porównanie wydajności dla Różne Parownik | ||||
Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
Powierzchnia | Mały | duży | duży | mały |
Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |

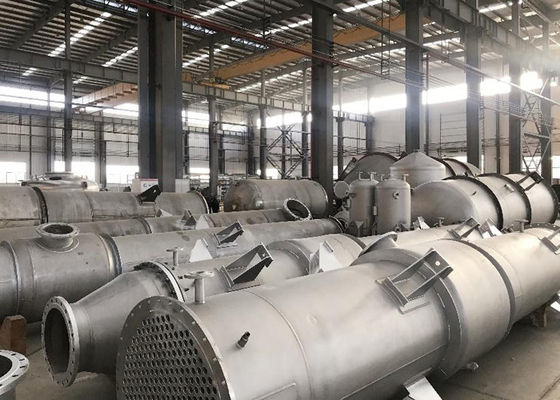

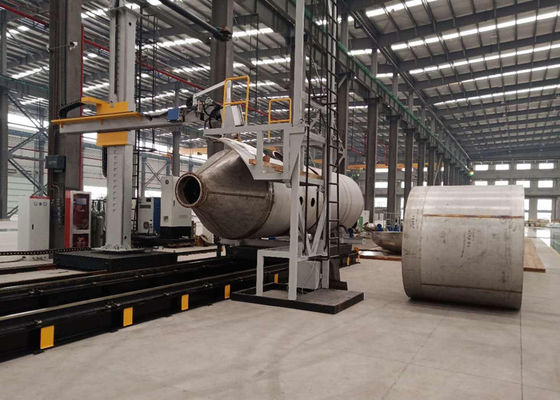

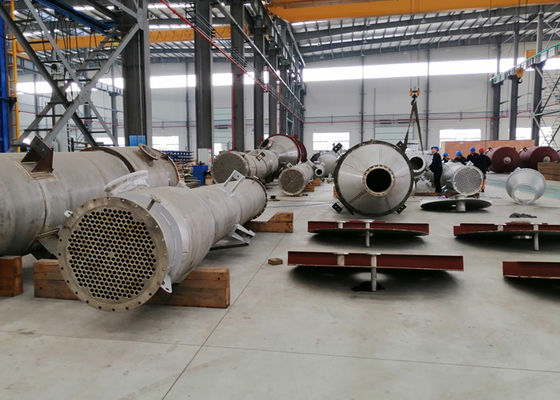

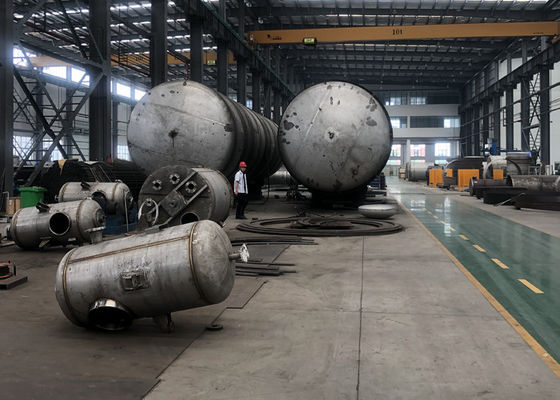

Zakład produkcyjny i ratalny
