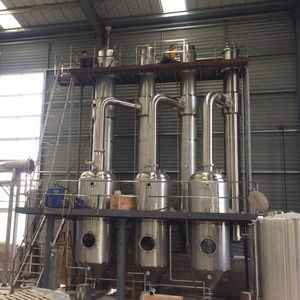

Dostosowany system parownika TVR w przemyśle spożywczym i chemicznym
Termiczna kompresja oparów (TVR)
Metoda zmniejszania zużycia energii systemu parownika ogrzewanego parą.
Wykorzystuje parę wysokociśnieniową jako płyn napędowy do wyrzutnika pary, aby porywać zawracaną parę o niższym ciśnieniu i odprowadzać połączoną parę przy bardziej użytecznym ciśnieniu pośrednim.
Cykl sprężania pary polega na tym, że temperatura skraplania pary o niższym ciśnieniu wzrasta wraz ze wzrostem ciśnienia.
Jak działają parowniki z rekompresją oparów termicznych
Aby zmniejszyć zużycie energii, para wodna z parownika jest porywana i sprężana z parą pod wysokim ciśnieniem w termosprężarce, dzięki czemu może być skroplona w wymienniku ciepła parownika.Wynikowe ciśnienie jest pośrednie w stosunku do ciśnienia pary napędowej i pary wodnej.Termokompresor jest podobny do eżektora parowego, który służy do utrzymywania próżni w parowniku.
Tylko część pary z parownika może być sprężona w termosprężarce, a pozostała część skraplana w kolejnym wymienniku ciepła lub skraplaczu.Termokompresor jest zwykle używany w parowniku jednostopniowym lub w parowniku dwu- lub trzystopniowym z pierwszym efektem w celu zmniejszenia zużycia energii.Podobnie jak rekompresja mechaniczna, rekompresja termiczna jest bardziej odpowiednia do cieczy o niskiej temperaturze wrzenia i niskich do średnich różnic temperatur w wymienniku ciepła, aby zminimalizować stopień sprężania.
Parownik o podwójnym działaniu z rekompresją termiczną wymaga o 33% mniej pary niż konwencjonalny parownik o podwójnym działaniu.Zasadniczo zużycie pary w przypadku podwójnego efektu z rekompresją termiczną jest porównywalne z parownikiem o potrójnym działaniu.
WNIOSEK
Parownik Falling Film TVR zapewnia w pełni automatyczny i ciągły system odparowywania.Parownik Falling Film TVR nadaje się do produkcji pełnej gamy produktów.System jest zaprojektowany specjalnie dla klienta i dlatego jest dostępny dla szerokiej gamy składów produktów i pojemności.
PRZEGLĄD NAJWAŻNIEJSZYCH WYDARZEŃ
Długie serie produkcyjne dzięki wysokim standardom higienicznym
Sprawdzonej technologii
W pełni nadający się do czyszczenia (czyszczenie na miejscu)
ZASADA DZIAŁANIA
Parownik Falling Film TVR jest zasilany z mokrego obszaru procesu.Ze zbiornika wyrównawczego produkt jest podgrzewany co najmniej do temperatury wrzenia pierwszej kalandrii, w zależności od wymagań produktu końcowego.Można tego dokonać za pomocą płytowych wymienników ciepła, rurowych wymienników ciepła i/lub grzejników bezpośrednich wykorzystując kondensat, nadmiar oparów, parę wodną i/lub gorącą wodę.Po procesie ogrzewania produkt trafia do pierwszej kalandrii, gdzie produkt zaczyna odparowywać.Parownik działa na zasadzie opadającego filmu, co oznacza, że produkt i para przepływają przez rurki w dół.Na dnie koncentrat opada i para jest zasysana do separatora, dzięki czemu mniejsze kropelki koncentratu są oddzielane od pary.Skoncentrowany produkt jest pompowany do następnego przejścia, w którym produkt jest dalej zagęszczany.Po końcowej kalandrii produkt jest przepompowywany, w zależności od produktu i wymaganych właściwości koncentratu, do następnej kalandrii, zbiorników koncentratu suszarni lub przez chłodnicę błyskawiczną do zbiorników krystalizacyjnych.Ponieważ ilość parującej wody jest ograniczona, a wymagana różnica temperatur stosunkowo duża, jako siłę napędową wykorzystuje się parę wodną.Nazywa się to termiczną rekompresją pary (TVR).W zależności od wydajności i konkretnych potrzeb produktowych określa się liczbę stopni i termosprężarek.Regulator gęstości w przepływie koncentratu służy do ustawienia przepływu pary do termosprężarki.
Jak działają parowniki z rekompresją oparów termicznych
Aby zmniejszyć zużycie energii, para wodna z parownika jest porywana i sprężana z parą pod wysokim ciśnieniem w termosprężarce, dzięki czemu może być skroplona w wymienniku ciepła parownika.Wynikowe ciśnienie jest pośrednie w stosunku do ciśnienia pary napędowej i pary wodnej.Termokompresor jest podobny do eżektora parowego, który służy do utrzymywania próżni w parowniku.
Tylko część pary z parownika może być sprężona w termosprężarce, a pozostała część skraplana w kolejnym wymienniku ciepła lub skraplaczu.Termokompresor jest zwykle używany w parowniku jednostopniowym lub w parowniku dwu- lub trzystopniowym z pierwszym efektem w celu zmniejszenia zużycia energii.Podobnie jak rekompresja mechaniczna, rekompresja termiczna jest bardziej odpowiednia do cieczy o niskiej temperaturze wrzenia i niskich do średnich różnic temperatur w wymienniku ciepła, aby zminimalizować stopień sprężania.
Parownik o podwójnym działaniu z rekompresją termiczną wymaga o 33% mniej pary niż konwencjonalny parownik o podwójnym działaniu.Zasadniczo zużycie pary w przypadku podwójnego efektu z rekompresją termiczną jest porównywalne z parownikiem o potrójnym działaniu.
Porównanie kosztów eksploatacji sprzętu do odparowywania MVR i potrójnego efektu:
Porównanie kosztów eksploatacji parownika 10T/h | |||
Imię | Parownik MVR | Parownik o potrójnym działaniu | |
Koszt zużycia pary | 0,6 (zużycie pary do wstępnego podgrzewania materiału) t/h × 180RMB/t=108RMB/h | [4,0 + 0,6 (zużycie pary podgrzewającej materiał)] t/h×180RMB/t=828RMB/h | |
Ładunek elektryczny | 500kw/h × 0,80RMB/kw=400RMB/h | 160kw/h × 0,80RMB/kw=128RMB/h | |
Odzysk skondensowanej wody | 10,6 t/godz. × 3RMB/t=32RMB/godz | 14,6 t/godz. × 3RMB/t=44RMB/godz | |
Koszt eksploatacji za godzinę | 108+400-32=476RMB/godz | 828+128-44=912RMB/godz | |
Roczny koszt eksploatacji | 476RMB/h×24h×300dzień=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
Roczna różnica kosztów operacyjnych:6566400-3427200=3139200RMB |
|
Często zadawane pytania
Jaka jest różnica między parownikiem MVR a TVR?
MVR to system mechanicznej kompresji oparów, źródłem energii jest energia elektryczna, bardzo niskie zużycie energii
TVR to system termicznej rekompresji pary - źródłem energii jest para wodna, zużycie energii zależy od liczby etapów (kalandrii) parowania.
Dlaczego warto używać parownika z opadającą warstwą?
Parownik z opadającym filmem to delikatny sposób usuwania wody w bardzo energooszczędny sposób.Niewielki rozmiar dla wysokiego parowania.
Jak wysoko możesz się posunąć w całkowitej zawartości substancji stałych?
Jest to bardzo zależne od rodzaju produktu, wszystkie produkty należy rozpatrywać indywidualnie, głównie lepkość i lepkość określają całkowitą zawartość substancji stałych.
Czy lepkość ma wpływ na możliwość zastosowania parownika?
Tak, lepkość jest bardzo ważnym czynnikiem dobrego odparowania, produkt musi nadawać się do pompowania.
Jakiego rodzaju produkty można przetwarzać na wyparce z opadającą warstwą?
Prawie wszystkie ciecze i produkty rozpuszczalne, które można pompować, mogą być przepuszczane przez wyparkę ze spływającą warstwą cieczy.
Parametry krystalizatora odparowującego z termiczną rekompresją pary:
Parowanie (t/godz.) 0,5-4
Zużycie pary surowej (t/h) 0,2x parowanie/metr z trzema efektami
Ciśnienie pary surowej (MPa) 0,2-0,4
Współczynnik zużycia energii pary (t/t) 0,02
Moc elektryczna (Kw) (28-62) x parowanie
Sprężarka zapewnia zakres temperatur 10-40℃
Zakres temperatury parowania 40-80℃
