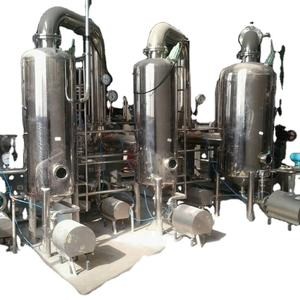

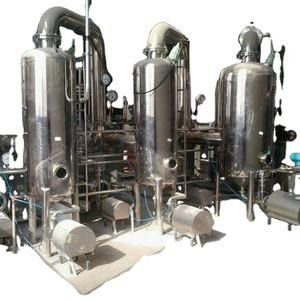

Wysokowydajny parownik TVR ze stali nierdzewnej Kolumna destylacyjna TVR Skala przemysłowa z parową pompą strumieniową
PAROWNIKI TVR
Parowniki TVR wykorzystują termiczną rekompresję pary do ponownego sprężenia części pary z separatora pary i zmieszania jej z parą w celu podgrzania pierwszego stopnia.
Proces dla parownika TVR
Termiczna rekompresja oparów (TVR) zwykle odbywa się w jednym lub kilku etapach, wykorzystując parę o średnim lub wysokim ciśnieniu w eżektorze, który zawraca część oparów z separatora oparów i miesza je z parą.Ta mieszanina służy do ogrzewania pierwszego stopnia odparowania.
Zużycie pary przez parownik TVR waha się od ok.0,3 - 0,07 kg pary na kg odparowanej wody w zależności od ilości etapów, w których zachodzi rekompresja.
Ta konstrukcja zapewnia mniej kosztowne maszyny niż proste konstrukcje ogrzewane parą, ale wymaga ciśnienia pary napędowej.
Kompresory termiczne
Termosprężarki są przeznaczone do recyklingu energii cieplnej poprzez wychwytywanie i ponowne sprężanie pary odpadowej do wykorzystania w innym miejscu.
Termosprężarki, podobnie jak eżektory, nie mają ruchomych części.Konstrukcja mechaniczna składa się ze skrzyni parowej, uchwytu dyszy, dysz i dyfuzora.
Termosprężarka wykorzystuje parę pod wysokim ciśnieniem jako płyn napędowy, który wchodzi do skrzyni parowej i rozpręża się przez dyszę.
Para o dużej prędkości porywa następnie parę odpadową do komory mieszania, w której płyny są łączone.
Zmieszane płyny są następnie ponownie sprężane do natychmiastowego ciśnienia przez dyfuzor, który działa jak dysza w odwrotnej kolejności, przekształcając energię prędkości w energię ciśnienia.
Termosprężarki przeznaczone są do zastosowań w przemyśle spożywczym, naftowym, chemicznym, energetycznym, papierniczym.Rekompresja termiczna jest zwykle stosowana w przemyśle mleczarskim i sokowniczym w celu odzyskania i ponownego wykorzystania pary z parowników podczas procesu zatężania.
Wszystkie termosprężarki są projektowane na zamówienie i testowane pod kątem wydajności, aby spełnić rygorystyczne specyfikacje naszych klientów.
Aby dowiedzieć się więcej o systemach odzysku ciepła z termosprężarek i omówić konkretny proces lub zastosowanie, skontaktuj się z nami.
Charakterystyka
Tylko ułamek energii parowania musi być wykorzystany w postaci świeżej pary.
Niskie koszty inwestycji.
Możliwa jest modernizacja w istniejących instalacjach.
Nadaje się do różnych zastosowań.
Warianty
Zwiększenie liczby etapów w celu zmniejszenia zużycia pary.
Z separacją soli lub bez.
Różne koncepcje podgrzewania.
Kondensacja nadmiaru pary w skraplaczach mieszających lub powierzchniowych.
| Porównanie wydajności dla RóżneParownik | ||||
| Przedmiot | Parownik z pojedynczym efektem | parownik wielofunkcyjny | Parownik TVR | Parownik MVR |
| Zużycie energii | zużycie energii jest znacznie wyższe niż w innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Oparta na tradycyjnym parowniku z wieloma efektami, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale zużycie energii 10-40 kWh |
| Powierzchnia | Mały | duży | duży | mały |
| Źródła energii | para i moc, potrzebna sieć rurociągów parowych i kocioł | para i moc, potrzebna sieć rurociągów parowych i kocioł | para i moc, potrzebna sieć rurociągów parowych i kocioł, potrzebna para pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rurociągów, całego systemu cyrkulacji w pętli zamkniętej |
| Automatyczność | Półautomatyczny | W pełni automatyczna praca, ciągłe odparowywanie | W pełni automatyczna praca, ciągłe odparowywanie | W pełni automatyczna praca, ciągłe odparowywanie |
Rysunek zasady działania

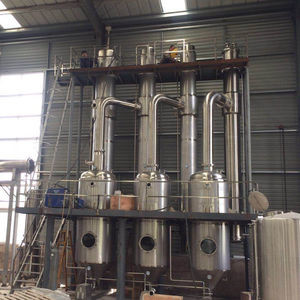

Miejsce warsztatu
