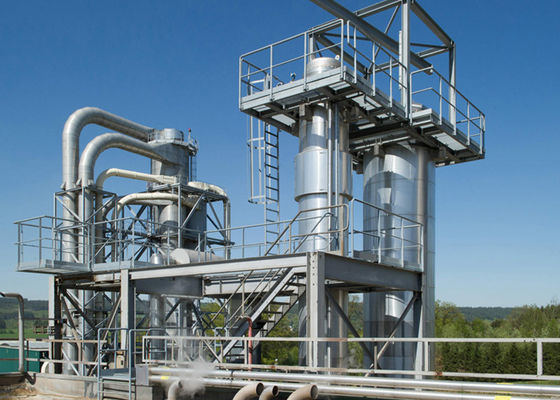

Wysokowydajny parownik TVR ze stali nierdzewnej Kolumna destylacyjna TVR Skala przemysłowa z parową pompą strumieniową
PAROWNIKI TVR
Parowniki TVR wykorzystują technologię Thermal Vapor Recompression do ponownego skompresowania części pary z separatora pary i zmieszania jej z parą w celu podgrzania pierwszego stopnia.
Proces dla parownika TVR
Termiczna rekompresja pary (TVR) zwykle odbywa się w jednym lub kilku etapach, wykorzystując parę o średnim lub wysokim ciśnieniu w eżektorze, który zawraca część pary z separatora pary i miesza ją z parą.Mieszanina ta służy do ogrzewania pierwszego stopnia odparowania.
Zużycie pary dla parownika TVR będzie wahać się od około.0,3 - 0,07 kg pary na kg odparowania wody w zależności od liczby etapów, w których następuje rekompresja.
Ta konstrukcja zapewnia mniej kosztowne maszyny niż proste konstrukcje ogrzewane parą, ale wymaga ciśnienia pary napędowej.
Sprężarki termiczne
Sprężarki termiczne są przeznaczone do recyklingu energii cieplnej poprzez wychwytywanie i ponowne sprężanie pary odpadowej do wykorzystania w innym miejscu.
Sprężarki termiczne, podobnie jak eżektory, nie mają ruchomych części.Konstrukcja mechaniczna składa się ze skrzyni parowej, uchwytu dyszy, dysz i dyfuzora.
Sprężarka termiczna wykorzystuje parę pod wysokim ciśnieniem jako płyn napędowy, który dostaje się do skrzyni parowej i rozszerza się przez dyszę.
Para o dużej prędkości przenosi następnie parę odpadową do komory mieszania, w której łączą się płyny.
Zmieszane płyny są następnie ponownie sprężane do natychmiastowego ciśnienia przez dyfuzor, który działa jak dysza w odwrotnej kolejności, przekształcając energię prędkości w energię ciśnienia.
Sprężarki termiczne przeznaczone są do zastosowań w przemyśle spożywczym, naftowym, chemicznym, energetycznym i papierniczym.Rekompresja termiczna jest zwykle stosowana w przemyśle mleczarskim i sokowym w celu odzyskania i ponownego wykorzystania pary z parowników podczas procesu zagęszczania.
Wszystkie termokompresory są projektowane na zamówienie i testowane pod kątem spełniania rygorystycznych specyfikacji naszych klientów.
Aby dowiedzieć się więcej o systemach odzysku ciepła ze sprężarkami termicznymi i omówić konkretny proces lub zastosowanie, prosimy o kontakt.
Charakterystyka
Tylko ułamek energii parowania musi być wykorzystany w postaci pary świeżej.
Niskie koszty inwestycji.
Możliwa jest modernizacja w istniejących zakładach.
Nadaje się do różnych zastosowań.
Warianty
Zwiększenie liczby etapów w celu zmniejszenia zużycia pary.
Z separacją soli lub bez.
Różne koncepcje podgrzewania.
Kondensacja nadmiaru pary w skraplaczach mieszających lub powierzchniowych.
| Porównanie wydajności dla Różne Parownik | ||||
| Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
| Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
| Powierzchnia | Mały | duży | duży | mały |
| Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
| Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |
Rysunek zasady działania

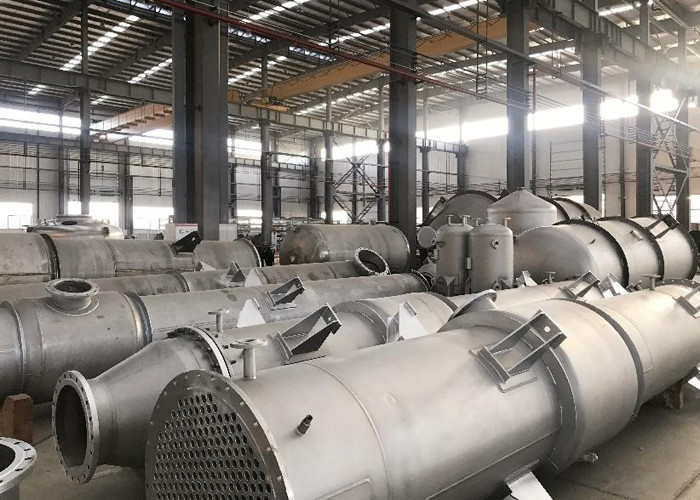

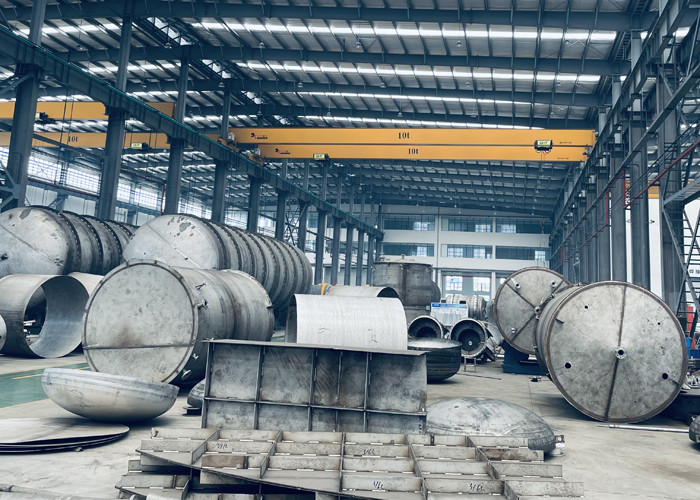

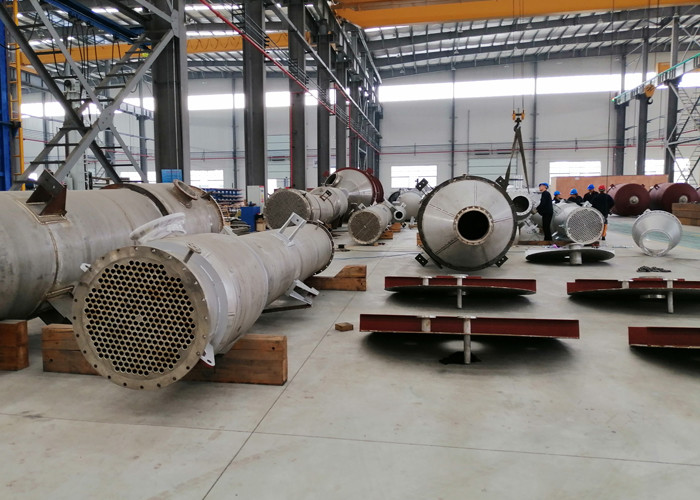

Strona warsztatu
