Parowniki termicznej rekompresji pary
Cena fabryczna systemu odparowywania termicznego pary zgodnie z wymaganiami klientów
Parowniki termicznej rekompresji pary (TVR) wykorzystują termokompresor w celu zmniejszenia ilości pary wymaganej na funt parowania, co ostatecznie zmniejsza zużycie energii i obniża koszty.
Jak działają parowniki termicznej rekompresji pary
Aby zmniejszyć zużycie energii, para wodna z parownika jest porywana i sprężana parą pod wysokim ciśnieniem w termokompresorze, dzięki czemu może być skondensowana w wymienniku ciepła parownika.Wynikowe ciśnienie jest pośrednie w stosunku do pary napędowej i pary wodnej.Termokompresor jest podobny do wyrzutnika powietrza ze strumieniem pary, który służy do utrzymywania próżni w parowniku.
Tylko część pary z parownika może być sprężona w termokompresorze, a pozostała część skondensowana w wymienniku ciepła następnego efektu lub skraplaczu.Termokompresor jest zwykle używany w parowniku jednostopniowym lub przy pierwszym działaniu parownika dwu- lub trzystopniowego w celu zmniejszenia zużycia energii.Podobnie jak rekompresja mechaniczna, rekompresja termiczna jest bardziej odpowiednia do cieczy o niskim wrzeniu i niskiej do umiarkowanej różnicy temperatur w wymienniku ciepła, aby zminimalizować stopień sprężania.
Parownik z podwójnym efektem z rekompresją termiczną wymaga o 33% mniej pary niż konwencjonalny z podwójnym efektem.Zasadniczo, zużycie pary dla podwójnego efektu z rekompresją termiczną jest porównywalne z tym w parowniku z potrójnym efektem.
Cechy krystalizatora wyparnego termicznego z rekompresją pary:
1. W procesie termicznej rekompresji pary para w komorze wrzenia jest ponownie sprężana do wyższego ciśnienia w komorze grzewczej zgodnie z zasadą pompy ciepła.
2. Temperatura pary nasyconej odpowiadająca temu ciśnieniu pary grzewczej jest wysoka
Parametry krystalizatora wyparnego termicznego z rekompresją par:
Parowanie (t/h) 0,5-4
Zużycie pary surowej (t/h) 0,2x parowanie/metr trzystopniowy
Ciśnienie pary surowej (MPa) 0,2-0,4
Wskaźnik zużycia energii pary (t/t) 0,02
Moc elektryczna (Kw) (28-62) x parowanie
Sprężarka zapewnia zakres temperatur 10-40 ℃
Zakres temperatury parowania 40-80 ℃
PODANIE
TVR z opadającym filmem parownika zapewnia w pełni automatyczny i ciągły system odparowywania.Folia opadająca parownika TVR nadaje się do produkcji pełnej gamy produktów.System jest zaprojektowany specjalnie dla klienta, a zatem dostępny dla szerokiej gamy składów produktów i wydajności.
Porównanie wydajności dla Różne Parownik | ||||
Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
Powierzchnia | Mały | duży | duży | mały |
Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |

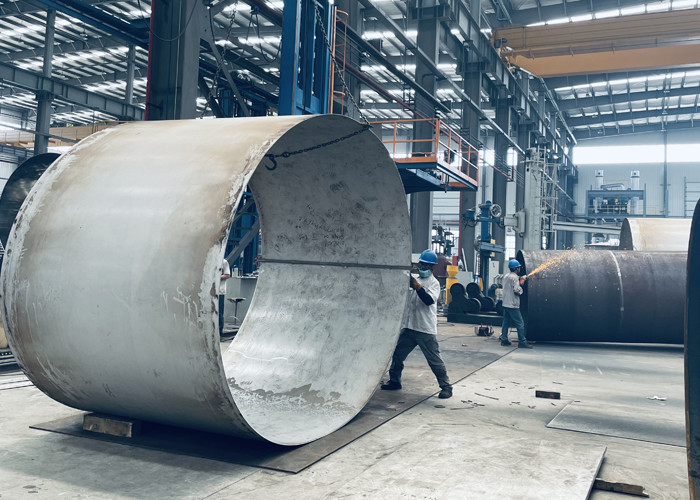

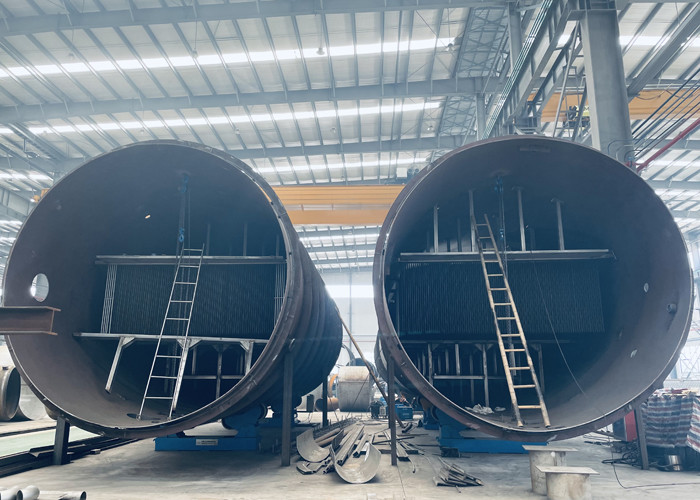

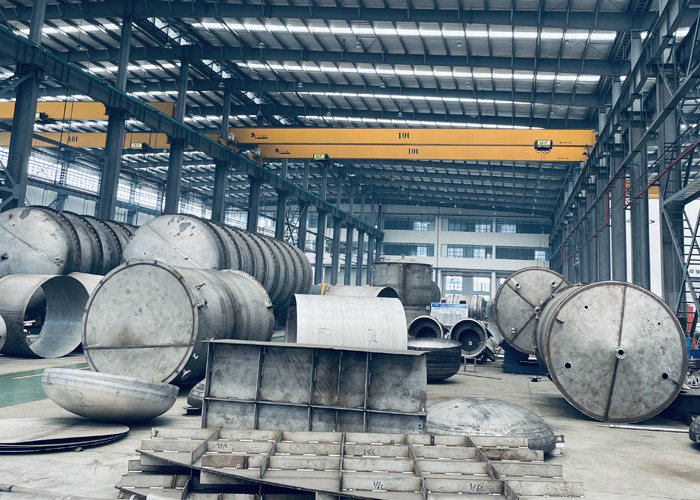

Zaawansowany sprzęt produkcyjny
