Wielofunkcyjny parownik termiczny do rekompresji pary

Odparowanie termiczne z rekompresją pary szeroko stosowane do zagęszczania i krystalizacji parowania

Termiczna rekompresja pary (TVR)

Metoda zmniejszenia zużycia energii przez system parownika ogrzewanego parą.

Wykorzystuje parę o wysokim ciśnieniu jako płyn napędowy do wyrzutnika pary, aby porwać recyrkulowaną parę o niższym ciśnieniu i odprowadzić połączoną parę pod bardziej użytecznym ciśnieniem pośrednim.

Cykl sprężania pary polega na tym, że temperatura kondensacji pary o niższym ciśnieniu wzrasta wraz ze wzrostem ciśnienia.

Szereg zastosowań:

Krystalizator z parowaniem termicznym z dekompresją pary jest szeroko stosowany w przemyśle spożywczym, skrobiowym, napojów, farmaceutycznym, pestycydowym, chemicznym i innych, a także w sprzęcie do odparowywania i zagęszczania w dziedzinie ścieków o wysokim stężeniu w projektach uzdatniania wody w środowisku.Szczególnie nadaje się do odparowywania, zatężania i krystalizacji soli nieorganicznych, takich jak chlorek sodu, soda kaustyczna i stężone roztwory zawierające rozpuszczalniki organiczne.

Skład systemu:

Podgrzewacz, sprężarka pary, parownik, separator, pompa obiegowa, elektryczny układ sterowania, układ połączeń rurociągów, platforma z ramą stalową i inne układy.

Gdy para termiczna jest ponownie sprężana, zgodnie z zasadą pompy ciepła, para z komory wrzenia jest sprężana do wyższego ciśnienia w komorze grzewczej;czyli energia jest dodawana do pary.Ponieważ temperatura pary nasyconej odpowiadająca ciśnieniu w komorze grzewczej jest wyższa, parę można ponownie wykorzystać do ogrzewania.W tym celu stosuje się sprężarkę parową.Działają na zasadzie pomp strumieniowych, nie posiadają ruchomych części, są proste i efektywne w konstrukcji oraz zapewniają najwyższą niezawodność pracy.

Zastosowanie termicznej sprężarki pary daje taki sam efekt oszczędzania pary/energii, jak dodanie parownika efektowego.Do pracy termicznej sprężarki pary wymagana jest pewna ilość pary świeżej, tzw. pary napędowej.Ta para napędowa musi zostać przesłana do następnego efektu lub przesłana do skraplacza jako para resztkowa.Pozostała energia zawarta w parze resztkowej jest w przybliżeniu równoważna energii dostarczanej przez parę napędową.

Część pary wtórnej z separatora jest napędzana przez parę roboczą o wysokim ciśnieniu i wchodzi do wyrzutnika w celu wymieszania, podniesienia ciśnienia, a następnie wchodzi do komory grzewczej jako para grzewcza w celu podgrzania cieczy.Druga część wchodzi do skraplacza i jest odprowadzana po skropleniu.Para grzewcza jest kondensowana w wodzie w komorze grzewczej i odprowadzana.Roztwór w probówce jest odparowywany i zagęszczany pod wpływem ogrzewania pary grzejnej i odprowadzany po osiągnięciu wymagań.

Parowa pompa ciepła charakteryzuje się prostą budową, stabilną pracą i niską ceną.Dzięki zastosowaniu parowej pompy ciepła wydajność jest równoważna dodaniu parownika efektowego.

Charakterystyka

Tylko ułamek energii parowania musi być wykorzystany w postaci pary świeżej.

Niskie koszty inwestycji.

Możliwa jest modernizacja w istniejących zakładach.

Nadaje się do różnych zastosowań.

Warianty

Zwiększenie liczby etapów w celu zmniejszenia zużycia pary.

Z separacją soli lub bez.

Różne koncepcje podgrzewania.

Kondensacja nadmiaru pary w skraplaczach mieszających lub powierzchniowych.

Rysunek zasady działania

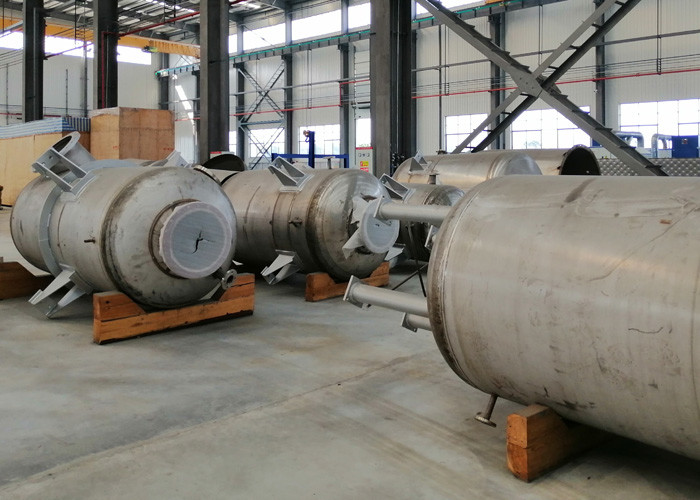

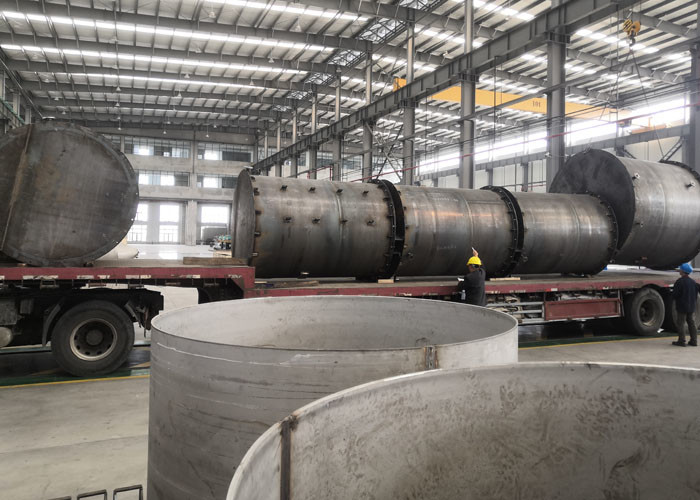

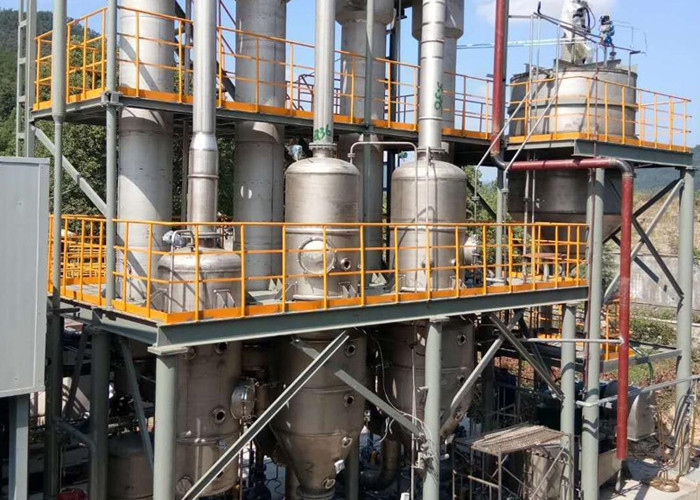

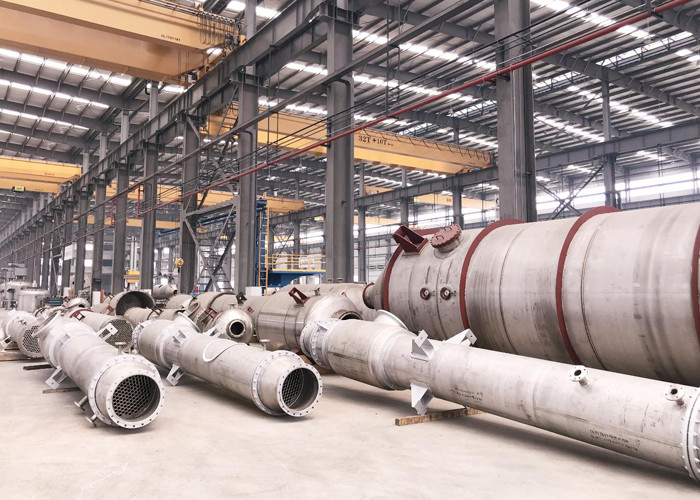

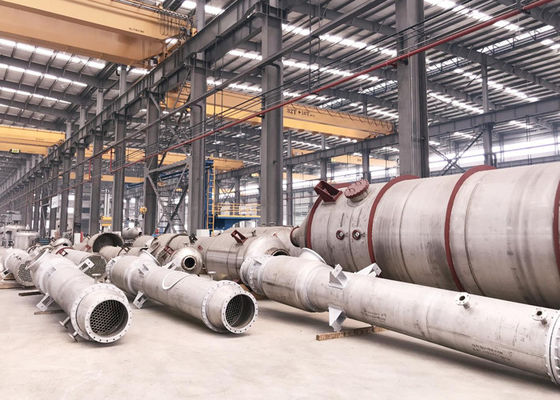

Nasz warsztat i instalacja klienta
