Automatyczna termiczna rekompresja par parownika TVR
Sprzęt do odparowywania i zagęszczania TVR
Jest to urządzenie do krystalizacji stężenia parowania, które wykorzystuje pompę ciepła TVR do rekompresji części pary wtórnej jako źródła ciepła komory grzewczej.
Wymagane są warunki zasilania dla stabilnego dostarczania pary nasyconej powyżej 0,7 MPa.
Wydajność TVR jest bezpośrednio związana z efektem oszczędzania pary, dlatego konieczne jest stosowanie produktów o gwarantowanej wydajności pracy.
Jeśli jakość i wydajność TVR jest niska, efekt oszczędzania pary nie jest oczywisty i łatwo go uszkodzić z powodu hałasu i wibracji.
Opis procesu
Roztwór jest wstępnie podgrzewany kondensatem i wchodzi do obiegu parowania.Tutaj miesza się z cyrkulującym roztworem i jest podgrzewany w podgrzewaczu H. W parowniku V rozpuszczalnik (woda) odparowuje podczas schładzania roztworu do temperatury wrzenia.Powstała para wodna jest sprężana do wyższego poziomu ciśnienia i temperatury przez strumieniową pompę parową za pomocą pary, dzięki czemu może być wykorzystana jako czynnik grzewczy do ogrzewania cyrkulującego roztworu.Nadmiar pary ulega skropleniu.Jeżeli w zakładzie ma skrystalizować sól, dalsze odparowanie powoduje zatężenie roztworu do takiego stopnia, że tworzą się kryształy.W razie potrzeby kryształy w zawiesinie można następnie oddzielić od roztworu i wysuszyć.
Charakterystyka
Tylko ułamek energii parowania musi być wykorzystany w postaci pary świeżej.
Niskie koszty inwestycji.
Możliwa jest modernizacja w istniejących zakładach.
Nadaje się do różnych zastosowań.
NAJWAŻNIEJSZE
Długie serie produkcyjne dzięki wysokim standardom higienicznym
Sprawdzonej technologii
Możliwość pełnego czyszczenia (czyszczenie na miejscu)
parownik TVR
Wydajność parowania wody (T/h)
1.2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300......
To urządzenie jest urządzeniem do ciągłego zagęszczania, które składa się z parowej pompy ciepła TVP, rury grzewczej, komory odparowywania, skraplacza, pompy próżniowej, cyrkulacyjnej pompy tłocznej i platformy operacyjnej.Nadaje się do koncentracji w przemyśle spożywczym, farmaceutycznym, chemicznym, bioinżynierii, inżynierii środowiska, odzysku cieczy odpadowych i innych gałęziach przemysłu.To urządzenie wykorzystuje technologię pompy ciepła TVR, aby zaoszczędzić dużo energii.Dodanie pompy ciepła TVR może zaoszczędzić energię, co najmniej równoważną jeszcze jednemu efektowi, czyli zużycie pary czterech efektów + TVR jest w zasadzie takie samo jak w przypadku pięciu efektów.
Porównanie wydajności dla Różne Parownik | ||||
Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
Powierzchnia | Mały | duży | duży | mały |
Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |

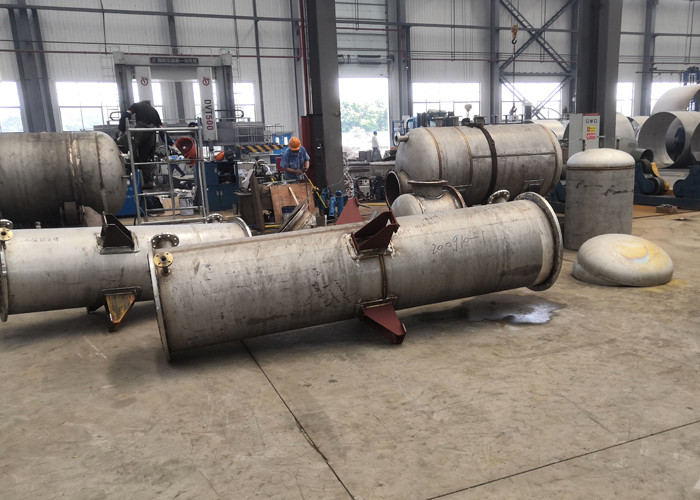

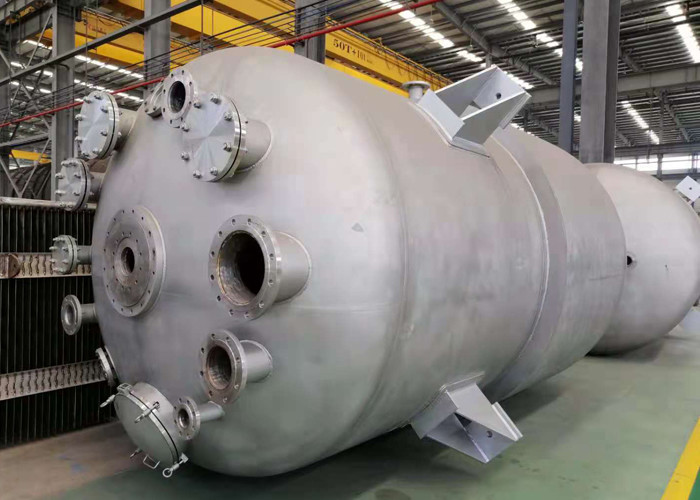

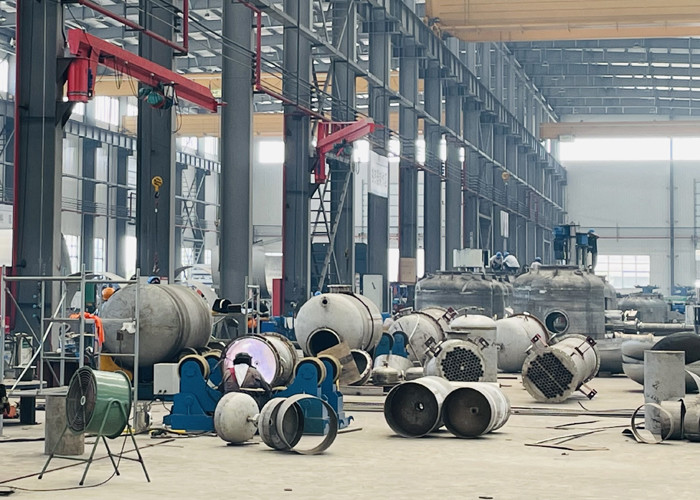

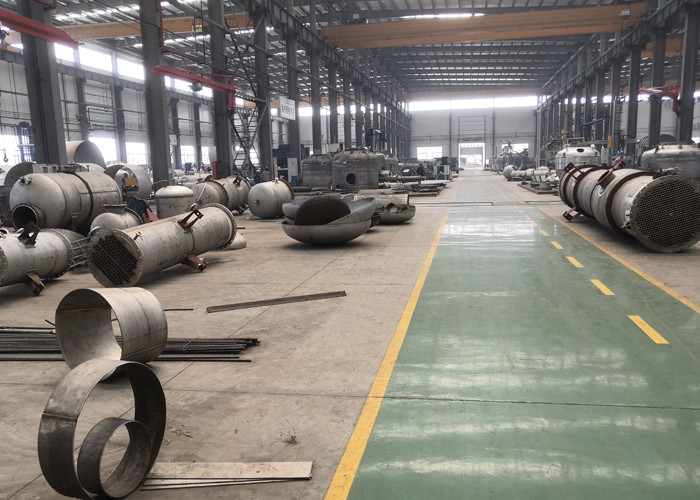

Zakład produkcyjny i ratalny
