Termiczna rekompresja pary ze stali nierdzewnej (TVR) za pomocą kompresorów termicznych Para Jet
Skład systemu:
Podgrzewacz, sprężarka pary, parownik, separator, pompa obiegowa, elektryczny układ sterowania, układ połączeń rurociągów, platforma z ramą stalową i inne układy.
Gdy para termiczna jest ponownie sprężana, zgodnie z zasadą pompy ciepła, para z komory wrzenia jest sprężana do wyższego ciśnienia w komorze grzewczej;czyli energia jest dodawana do pary.Ponieważ temperatura pary nasyconej odpowiadająca ciśnieniu w komorze grzewczej jest wyższa, parę można ponownie wykorzystać do ogrzewania.W tym celu stosuje się sprężarkę parową.Działają na zasadzie pomp strumieniowych, nie posiadają ruchomych części, są proste i efektywne w konstrukcji oraz zapewniają najwyższą niezawodność pracy.
Zastosowanie termicznej sprężarki pary daje taki sam efekt oszczędzania pary/energii, jak dodanie parownika efektowego.Do pracy termicznej sprężarki pary wymagana jest pewna ilość pary świeżej, tzw. pary napędowej.Ta para napędowa musi zostać przesłana do następnego efektu lub przesłana do skraplacza jako para resztkowa.Pozostała energia zawarta w parze resztkowej jest w przybliżeniu równoważna energii dostarczanej przez parę napędową.
Część pary wtórnej z separatora jest napędzana przez parę roboczą o wysokim ciśnieniu i wchodzi do wyrzutnika w celu wymieszania, podniesienia ciśnienia, a następnie wchodzi do komory grzewczej jako para grzewcza w celu podgrzania cieczy.Druga część wchodzi do skraplacza i jest odprowadzana po skropleniu.Para grzewcza jest kondensowana w wodzie w komorze grzewczej i odprowadzana.Roztwór w probówce jest odparowywany i zagęszczany pod wpływem ogrzewania pary grzejnej i odprowadzany po osiągnięciu wymagań.
Parowa pompa ciepła charakteryzuje się prostą budową, stabilną pracą i niską ceną.Dzięki zastosowaniu parowej pompy ciepła wydajność jest równoważna dodaniu parownika efektowego.
Parowniki termicznej rekompresji pary
Parowniki termicznej rekompresji pary (TVR) wykorzystują termokompresor w celu zmniejszenia ilości pary wymaganej na funt parowania, co ostatecznie zmniejsza zużycie energii i obniża koszty.
PAROWNIKI TVR
Parowniki TVR wykorzystują technologię Thermal Vapor Recompression do ponownego skompresowania części pary z separatora pary i zmieszania jej z parą w celu podgrzania pierwszego stopnia.
Proces dla parownika TVR
Termiczna rekompresja pary (TVR) zwykle odbywa się w jednym lub kilku etapach, wykorzystując parę o średnim lub wysokim ciśnieniu w eżektorze, który zawraca część pary z separatora pary i miesza ją z parą.Mieszanina ta służy do ogrzewania pierwszego stopnia odparowania.
Zużycie pary dla parownika TVR będzie wahać się od około.0,3 - 0,07 kg pary na kg odparowania wody w zależności od liczby etapów, w których następuje rekompresja.
Ta konstrukcja zapewnia mniej kosztowne maszyny niż proste konstrukcje ogrzewane parą, ale wymaga ciśnienia pary napędowej.
PODANIE
TVR z opadającym filmem parownika zapewnia w pełni automatyczny i ciągły system odparowywania.Folia opadająca parownika TVR nadaje się do produkcji pełnej gamy produktów.System jest zaprojektowany specjalnie dla klienta, a zatem dostępny dla szerokiej gamy składów produktów i wydajności.
| Porównanie wydajności dla Różne Parownik | ||||
| Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
| Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
| Powierzchnia | Mały | duży | duży | mały |
| Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
| Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |
FAQ
Jaka jest różnica między parownikiem MVR a TVR?
MVR to system mechanicznej rekompresji pary, źródłem energii jest moc/elektryczność, bardzo niskie zużycie energii
TVR to system termicznej rekompresji pary – źródłem energii jest para wodna, zużycie energii zależne od liczby etapów (kalandrii) parowania.
Dlaczego warto korzystać z parownika z opadającym filmem?
Wyparka z opadającym filmem to delikatny sposób na usuwanie wody w bardzo energooszczędny sposób.Mała powierzchnia do szybkiego parowania.
Jak wysoko można zajść w całkowitej zawartości substancji stałych?
Jest to bardzo zależne od rodzaju produktu, wszystkie produkty muszą być rozpatrywane indywidualnie, głównie lepkość i lepkość określają całkowitą zawartość części stałych.
Czy lepkość ma wpływ na możliwość zastosowania parownika?
Tak, lepkość jest bardzo krytycznym czynnikiem dla dobrego parowania, produkt musi być pompowalny.
Jakie produkty można uruchomić na wyparce z opadającym filmem?
Prawie wszystkie ciecze i produkty rozpuszczalne, które można pompować, mogą pracować w wyparce ze spływającym filmem cieczy.
Rysunek zasady działania

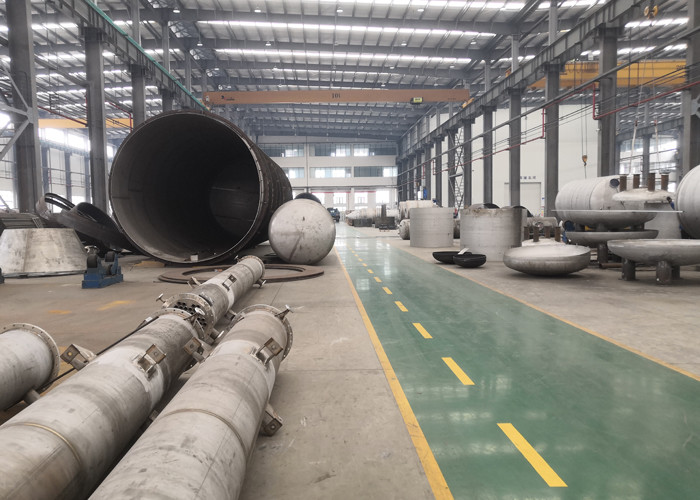

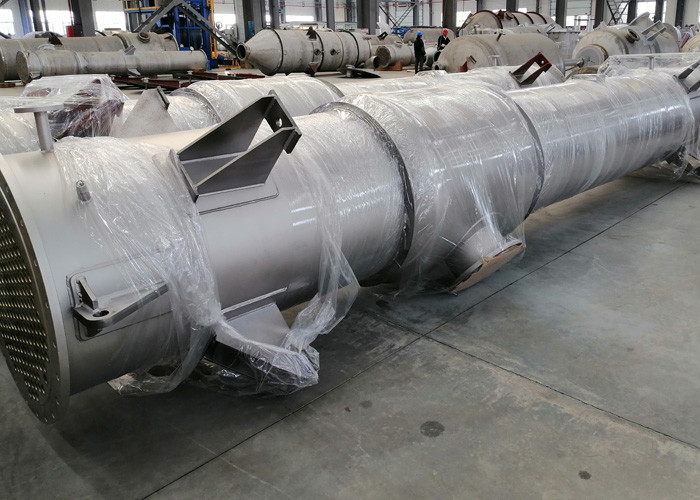

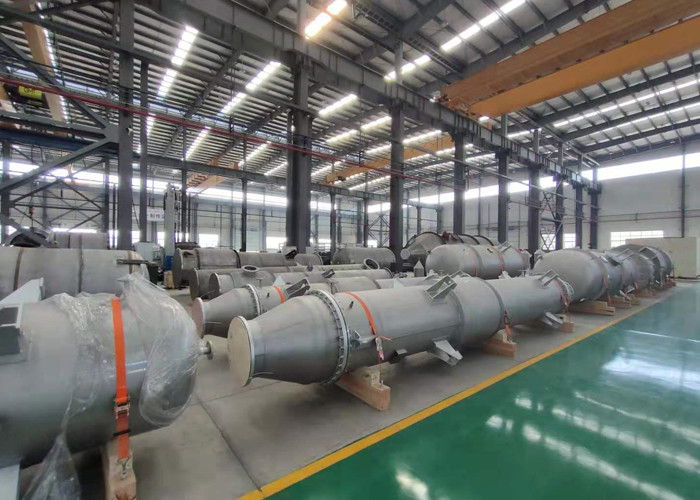

Nasz zakład produkcyjny
