Cena fabryczna systemu odparowywania z rekompresją pary termicznej w oczyszczaniu ścieków środowiskowych
PAROWNIKI TVR
Parowniki TVR wykorzystują technologię Thermal Vapor Recompression do ponownego skompresowania części pary z separatora pary i zmieszania jej z parą w celu podgrzania pierwszego stopnia.
Proces dla parownika TVR
Termiczna rekompresja pary (TVR) zwykle odbywa się w jednym lub kilku etapach, wykorzystując parę o średnim lub wysokim ciśnieniu w eżektorze, który zawraca część pary z separatora pary i miesza ją z parą.Mieszanina ta służy do ogrzewania pierwszego stopnia odparowania.
Zużycie pary dla parownika TVR będzie wahać się od około.0,3 - 0,07 kg pary na kg odparowania wody w zależności od liczby etapów, w których następuje rekompresja.
Ta konstrukcja zapewnia mniej kosztowne maszyny niż proste konstrukcje ogrzewane parą, ale wymaga ciśnienia pary napędowej.
Parowniki termicznej rekompresji pary
Parowniki termicznej rekompresji pary (TVR) wykorzystują termokompresor w celu zmniejszenia ilości pary wymaganej na funt parowania, co ostatecznie zmniejsza zużycie energii i obniża koszty.
Cechy krystalizatora wyparnego termicznego z rekompresją pary:
1. W procesie termicznej rekompresji pary para w komorze wrzenia jest ponownie sprężana do wyższego ciśnienia w komorze grzewczej zgodnie z zasadą pompy ciepła.
2. Temperatura pary nasyconej odpowiadająca temu ciśnieniu pary grzewczej jest wysoka
Parametry krystalizatora wyparnego termicznego z rekompresją par:
Parowanie (t/h) 0,5-4
Zużycie pary surowej (t/h) 0,2x parowanie/metr trzystopniowy
Ciśnienie pary surowej (MPa) 0,2-0,4
Wskaźnik zużycia energii pary (t/t) 0,02
Moc elektryczna (Kw) (28-62) x parowanie
Sprężarka zapewnia zakres temperatur 10-40 ℃
Zakres temperatury parowania 40-80 ℃
PODANIE
TVR z opadającym filmem parownika zapewnia w pełni automatyczny i ciągły system odparowywania.Folia opadająca parownika TVR nadaje się do produkcji pełnej gamy produktów.System jest zaprojektowany specjalnie dla klienta, a zatem dostępny dla szerokiej gamy składów produktów i wydajności.
Porównanie wydajności dla Różne Parownik | ||||
Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
Powierzchnia | Mały | duży | duży | mały |
Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |

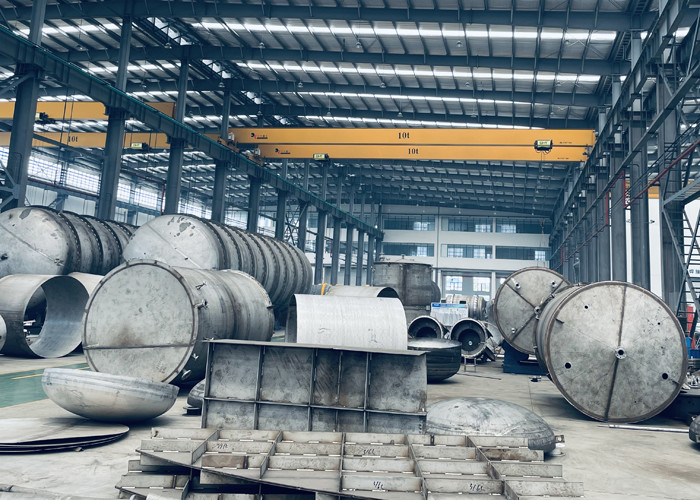

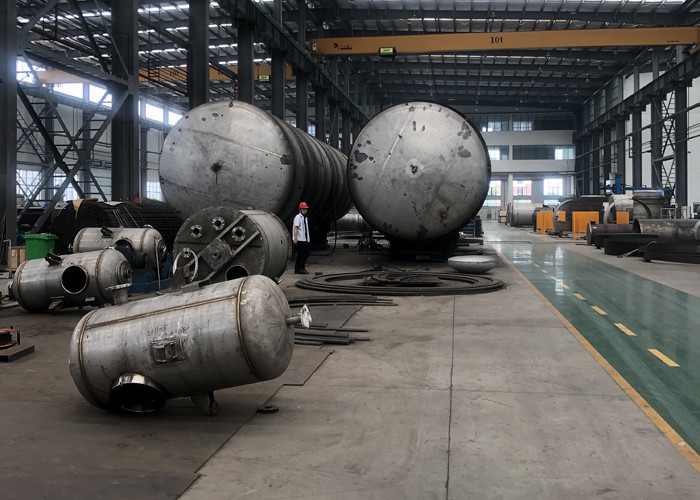

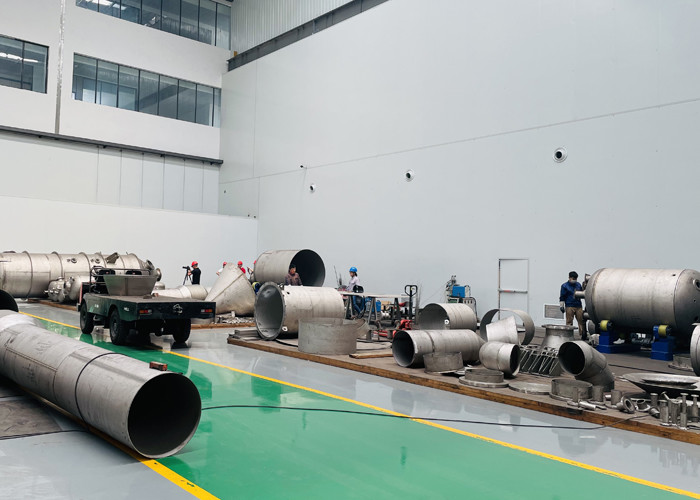

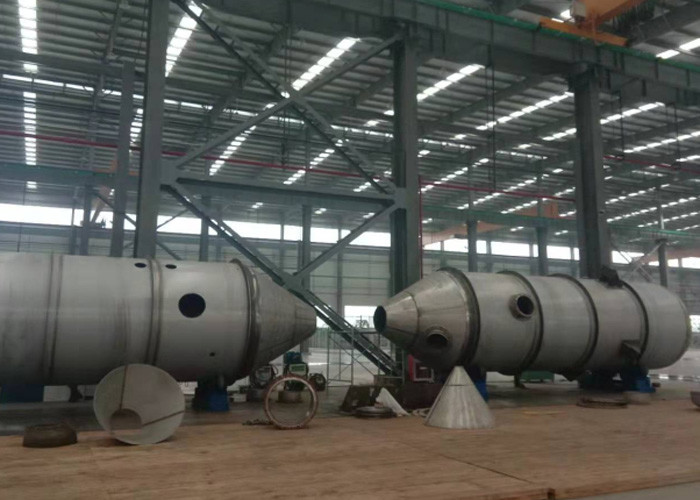

Zaawansowany sprzęt produkcyjny
