Oszczędność energii Odparowanie termiczne z rekompresją pary szeroko stosowane w produkcji chemicznej, pestycydów
Sprzęt do odparowywania i zagęszczania TVR
Jest to urządzenie do krystalizacji stężenia parowania, które wykorzystuje pompę ciepła TVR do rekompresji części pary wtórnej jako źródła ciepła komory grzewczej.
Wymagane są warunki zasilania dla stabilnego dostarczania pary nasyconej powyżej 0,7 MPa.
Wydajność TVR jest bezpośrednio związana z efektem oszczędzania pary, dlatego konieczne jest stosowanie produktów o gwarantowanej wydajności pracy.
Jeśli jakość i wydajność TVR jest niska, efekt oszczędzania pary nie jest oczywisty i łatwo go uszkodzić z powodu hałasu i wibracji.
Zasada działania:
Szereg zastosowań:
Krystalizator z parowaniem termicznym z dekompresją pary jest szeroko stosowany w przemyśle spożywczym, skrobiowym, napojów, farmaceutycznym, pestycydowym, chemicznym i innych, a także w sprzęcie do odparowywania i zagęszczania w dziedzinie ścieków o wysokim stężeniu w projektach uzdatniania wody w środowisku.Szczególnie nadaje się do odparowywania, zatężania i krystalizacji soli nieorganicznych, takich jak chlorek sodu, soda kaustyczna i stężone roztwory zawierające rozpuszczalniki organiczne.
Skład systemu:
Podgrzewacz, sprężarka pary, parownik, separator, pompa obiegowa, elektryczny układ sterowania, układ połączeń rurociągów, platforma z ramą stalową i inne układy.
Gdy para termiczna jest ponownie sprężana, zgodnie z zasadą pompy ciepła, para z komory wrzenia jest sprężana do wyższego ciśnienia w komorze grzewczej;czyli energia jest dodawana do pary.Ponieważ temperatura pary nasyconej odpowiadająca ciśnieniu w komorze grzewczej jest wyższa, parę można ponownie wykorzystać do ogrzewania.W tym celu stosuje się sprężarkę parową.Działają na zasadzie pomp strumieniowych, nie posiadają ruchomych części, są proste i efektywne w konstrukcji oraz zapewniają najwyższą niezawodność pracy.
Zastosowanie termicznej sprężarki pary daje taki sam efekt oszczędzania pary/energii, jak dodanie parownika efektowego.Do pracy termicznej sprężarki pary wymagana jest pewna ilość pary świeżej, tzw. pary napędowej.Ta para napędowa musi zostać przesłana do następnego efektu lub przesłana do skraplacza jako para resztkowa.Pozostała energia zawarta w parze resztkowej jest w przybliżeniu równoważna energii dostarczanej przez parę napędową.
Część pary wtórnej z separatora jest napędzana przez parę roboczą o wysokim ciśnieniu i wchodzi do wyrzutnika w celu wymieszania, podniesienia ciśnienia, a następnie wchodzi do komory grzewczej jako para grzewcza w celu podgrzania cieczy.Druga część wchodzi do skraplacza i jest odprowadzana po skropleniu.Para grzewcza jest kondensowana w wodzie w komorze grzewczej i odprowadzana.Roztwór w probówce jest odparowywany i zagęszczany pod wpływem ogrzewania pary grzejnej i odprowadzany po osiągnięciu wymagań.
Parowa pompa ciepła charakteryzuje się prostą budową, stabilną pracą i niską ceną.Dzięki zastosowaniu parowej pompy ciepła wydajność jest równoważna dodaniu parownika efektowego.
Charakterystyka
Tylko ułamek energii parowania musi być wykorzystany w postaci pary świeżej.
Niskie koszty inwestycji.
Możliwa jest modernizacja w istniejących zakładach.
Nadaje się do różnych zastosowań.
Warianty
Zwiększenie liczby etapów w celu zmniejszenia zużycia pary.
Z separacją soli lub bez.
Różne koncepcje podgrzewania.
Kondensacja nadmiaru pary w skraplaczach mieszających lub powierzchniowych.
Porównanie wydajności dla Różne Parownik | ||||
Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
Powierzchnia | Mały | duży | duży | mały |
Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |
Rysunek zasady działania

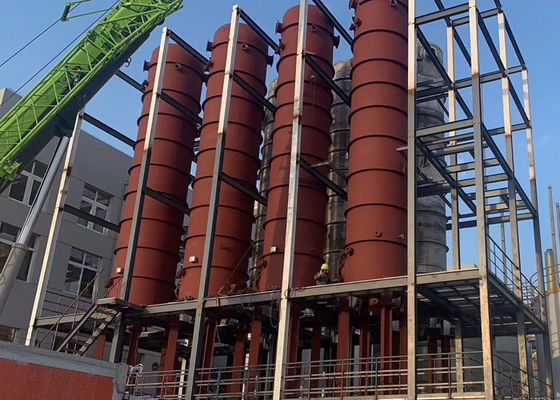

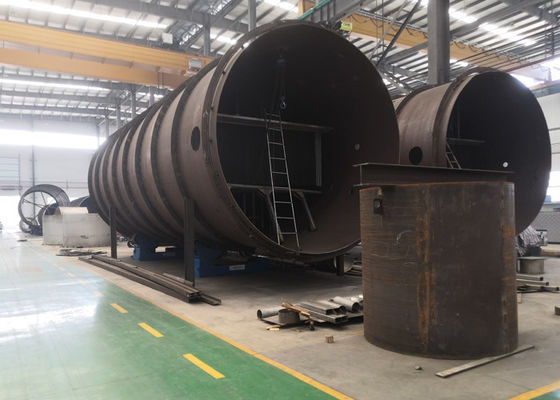

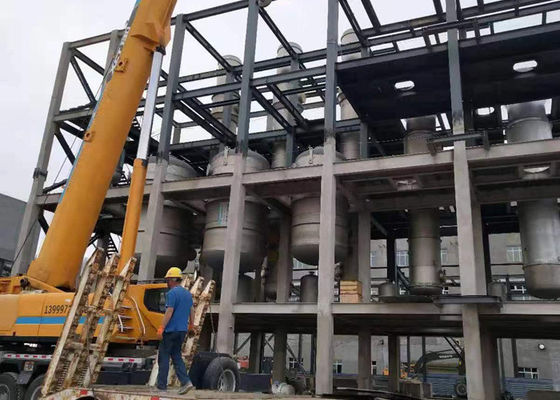

Nasz warsztat i instalacja klienta
