Szeroko stosowany w przemyśle spożywczym krystalizator wyparny z dekompresją pary termicznej
Termiczna rekompresja pary (TVR)
Inteligentnie wykorzystuj cenną energię i pomnażaj się
Termiczna rekompresja pary opiera się na tej samej zasadzie, co mechaniczna alternatywa, ale wykorzystuje tylko część powstałej pary do ogrzewania systemu.Sprężanie pary do odzysku ciepła odbywa się w parowej pompie strumieniowej.Jest to zwykle zaprojektowane dla określonego punktu pracy i działa na zasadzie pompy strumieniowej.Uzyskane oszczędności energii odpowiadają w wielu przypadkach w przybliżeniu dodatkowym stopniu parownika.
ZASADA DZIAŁANIA
TVR opadającej folii parownika jest podawany z obszaru mokrego procesu.Ze zbiornika wyrównawczego produkt jest podgrzewany co najmniej do temperatury wrzenia pierwszej kalandrii, w zależności od wymagań produktu końcowego.Można to osiągnąć za pomocą płytowych wymienników ciepła, rurowych wymienników ciepła i/lub grzejników bezpośrednich z wykorzystaniem kondensatu, nadmiaru oparów, pary i/lub gorącej wody.Po procesie ogrzewania produkt podawany jest do pierwszej kalandrii, gdzie produkt zaczyna parować.Parownik działa na zasadzie opadającego filmu, co oznacza, że produkt i para spływają w dół przez rurki.Na dnie koncentrat opada, a para jest zasysana do separatora, dzięki czemu mniejsze krople koncentratu są oddzielane od pary.Zagęszczony produkt jest pompowany do następnego przejścia, gdzie produkt jest dalej zagęszczany.Po końcowym przejściu kalandrii produkt jest pompowany, w zależności od produktu i wymaganych właściwości koncentratu, do kolejnej kalandrii, zbiorników koncentratu suszarni lub poprzez chłodnicę rzutową do zbiorników krystalizacyjnych.Ponieważ ilość parującej wody jest ograniczona, a wymagana różnica temperatur jest stosunkowo duża, jako siłę napędową wykorzystuje się parę.Określa się to mianem termicznej rekompresji pary (TVR).W zależności od wydajności i konkretnych potrzeb produktu określana jest ilość stopni i termokompresorów.Regulator gęstości w przepływie koncentratu służy do ustawiania przepływu pary do termosprężarki.
Cechy krystalizatora wyparnego termicznego z rekompresją pary:
1. W procesie termicznej rekompresji pary para w komorze wrzenia jest ponownie sprężana do wyższego ciśnienia w komorze grzewczej zgodnie z zasadą pompy ciepła.
2. Temperatura pary nasyconej odpowiadająca temu ciśnieniu pary grzewczej jest wysoka
Parametry krystalizatora wyparnego termicznego z rekompresją par:
Parowanie (t/h) 0,5-4
Zużycie pary surowej (t/h) 0,2x parowanie/metr trzystopniowy
Ciśnienie pary surowej (MPa) 0,2-0,4
Wskaźnik zużycia energii pary (t/t) 0,02
Moc elektryczna (Kw) (28-62) x parowanie
Sprężarka zapewnia zakres temperatur 10-40 ℃
Zakres temperatury parowania 40-80 ℃
Porównanie wydajności dla Różne Parownik | ||||
Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
Powierzchnia | Mały | duży | duży | mały |
Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |

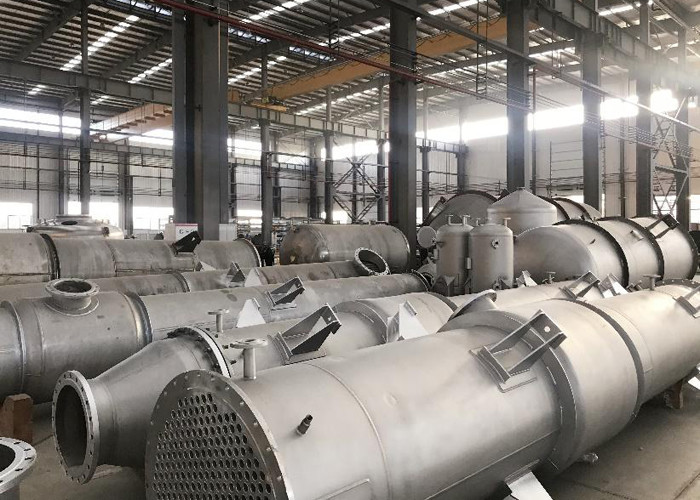

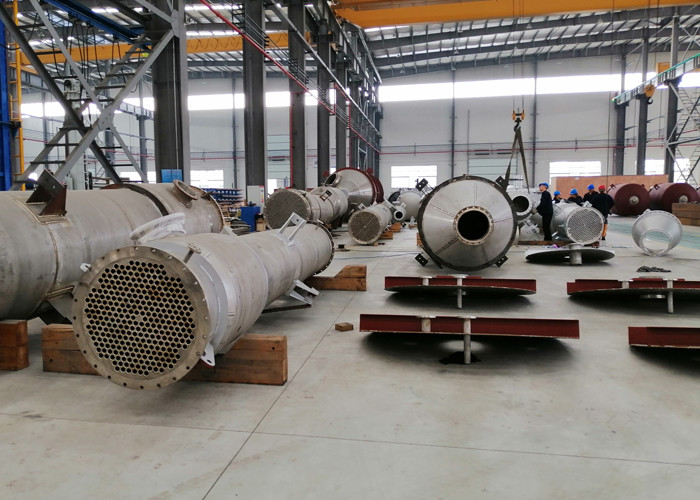

Zaawansowany sprzęt produkcyjny
