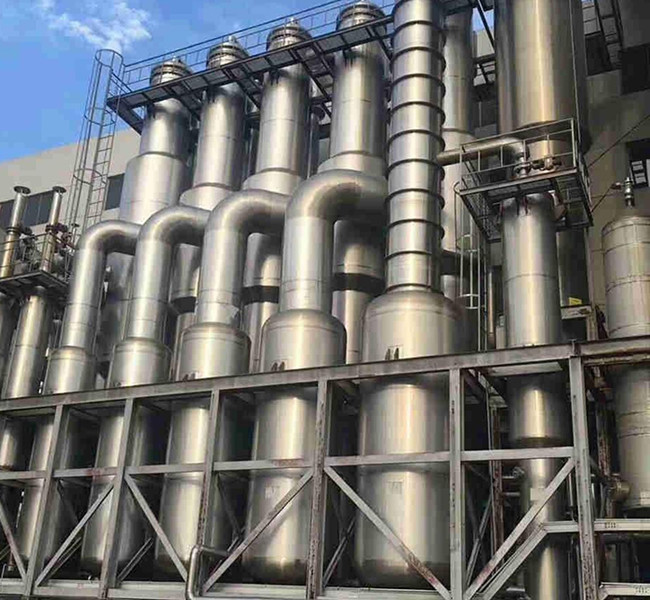

Wysokowydajne wyparki termicznej rekompresji pary (TVR) w przemyśle spożywczym, farmaceutycznym, chemicznym, bioinżynierii
Zasada
Część pary wodnej jest sprężana do wyższego ciśnienia i temperatury za pomocą strumieniowej pompy parowej z parą, dzięki czemu może być wykorzystana jako czynnik grzewczy.
Opis procesu
Roztwór jest wstępnie podgrzewany kondensatem i wchodzi do obiegu parowania.Tutaj miesza się z cyrkulującym roztworem i jest podgrzewany w podgrzewaczu H. W parowniku V rozpuszczalnik (woda) odparowuje podczas schładzania roztworu do temperatury wrzenia.Powstała para wodna jest sprężana do wyższego poziomu ciśnienia i temperatury przez strumieniową pompę parową za pomocą pary, dzięki czemu może być wykorzystana jako czynnik grzewczy do ogrzewania cyrkulującego roztworu.Nadmiar pary ulega skropleniu.Jeżeli w zakładzie ma skrystalizować sól, dalsze odparowanie powoduje zatężenie roztworu do takiego stopnia, że tworzą się kryształy.W razie potrzeby kryształy w zawiesinie można następnie oddzielić od roztworu i wysuszyć.
Sprężarki termiczne
Sprężarki termiczne są przeznaczone do recyklingu energii cieplnej poprzez wychwytywanie i ponowne sprężanie pary odpadowej do wykorzystania w innym miejscu.
Sprężarki termiczne, podobnie jak eżektory, nie mają ruchomych części.Konstrukcja mechaniczna składa się ze skrzyni parowej, uchwytu dyszy, dysz i dyfuzora.
Sprężarka termiczna wykorzystuje parę pod wysokim ciśnieniem jako płyn napędowy, który dostaje się do skrzyni parowej i rozszerza się przez dyszę.
Para o dużej prędkości przenosi następnie parę odpadową do komory mieszania, w której łączą się płyny.
Zmieszane płyny są następnie ponownie sprężane do natychmiastowego ciśnienia przez dyfuzor, który działa jak dysza w odwrotnej kolejności, przekształcając energię prędkości w energię ciśnienia.
Sprężarki termiczne przeznaczone są do zastosowań w przemyśle spożywczym, naftowym, chemicznym, energetycznym i papierniczym.Rekompresja termiczna jest zwykle stosowana w przemyśle mleczarskim i sokowym w celu odzyskania i ponownego wykorzystania pary z parowników podczas procesu zagęszczania.
Wszystkie termokompresory są projektowane na zamówienie i testowane pod kątem spełniania rygorystycznych specyfikacji naszych klientów.
Aby dowiedzieć się więcej o systemach odzysku ciepła ze sprężarkami termicznymi i omówić konkretny proces lub zastosowanie, prosimy o kontakt.
Charakterystyka
Tylko ułamek energii parowania musi być wykorzystany w postaci pary świeżej.
Niskie koszty inwestycji.
Możliwa jest modernizacja w istniejących zakładach.
Nadaje się do różnych zastosowań.
Warianty
Zwiększenie liczby etapów w celu zmniejszenia zużycia pary.
Z separacją soli lub bez.
Różne koncepcje podgrzewania.
Kondensacja nadmiaru pary w skraplaczach mieszających lub powierzchniowych.
| Porównanie wydajności dla Różne Parownik | ||||
| Przedmiot | Parownik jednostopniowy | parownik wielofunkcyjny | parownik TVR | Parownik MVR |
| Zużycie energii | zużycie energii jest znacznie wyższe niż w przypadku innych, 1 tona wody teoretycznie zużyje 1 tonę pary | stosunkowo oszczędność energii | Bazuje na tradycyjnej parowniku wieloefektowym, dodano jeszcze jeden efekt, ale potrzebne jest napędzanie parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia parownika, ale pobór mocy 10-40 kWh |
| Powierzchnia | Mały | duży | duży | mały |
| Źródła energii | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebna jest sieć rur parowych i kocioł | para i moc, potrzebujesz sieci rur parowych i kotła, potrzebujesz pary pod wysokim ciśnieniem. | elektryczność, nie potrzebujesz sieci rur, całego systemu obiegu zamkniętego; |
| Automatyka | Półautomatyczny | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie | Pełna automatyczna praca, ciągłe parowanie |
Rysunek zasady działania

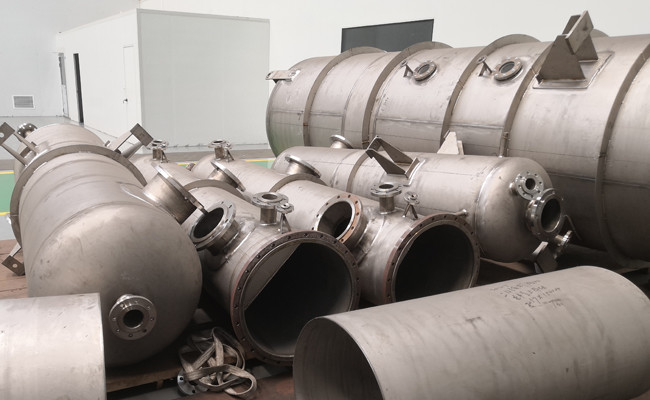

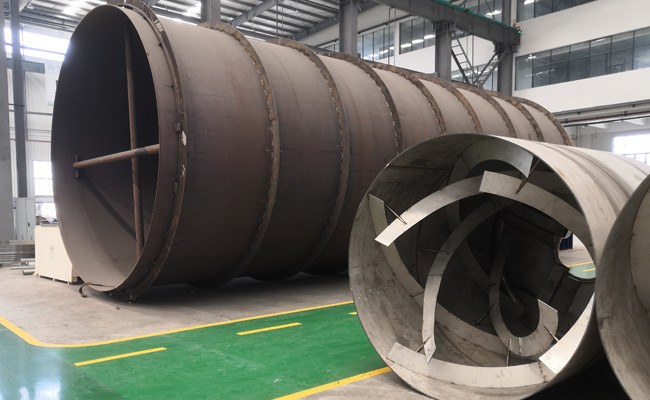

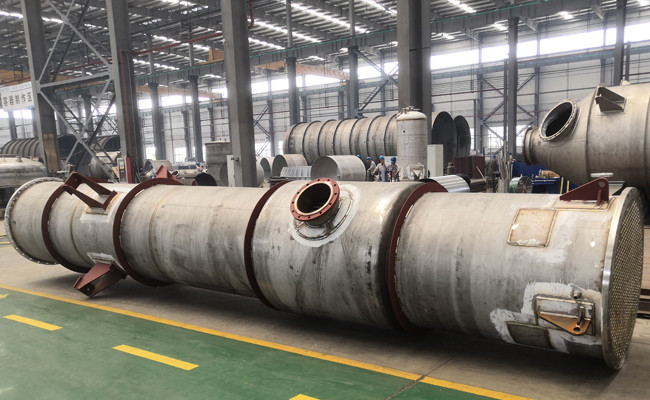

Strona warsztatu
Certyfikat
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
