Wyparka próżniowa MVR ze opadającym filmem do oczyszczania ścieków, ścieków, chemikaliów
Iprzemysłowa mechaniczna rekompresja par MVR
Pompa ciepła wykorzystuje energię do przenoszenia ciepła ze źródła o niższej temperaturze do zapotrzebowania na wyższą temperaturę przy użyciu dodatkowej energii.W przypadku przemysłowych pomp ciepła źródłem ciepła jest procesowe ciepło odpadowe.
Mechaniczna rekompresja pary (MVR) to otwarty system pompy ciepła, w którym ciśnienie i temperatura pary wraz z odpowiednią temperaturą nasycenia są zwiększane za pomocą kompresji.Rekompresja pary to specyficzna odmiana MVR.Wylot pary pod niskim ciśnieniem z operacji przemysłowych, takich jak parowniki lub kuchenki, jest zwykle odprowadzany do atmosfery lub skraplany w wieży chłodniczej, podczas gdy inne operacje zakładu w tym samym miejscu mogą wymagać pary o średnim ciśnieniu.Zamiast rozprężania pary pod wysokim ciśnieniem przez zawór dławiący w celu zaspokojenia tych potrzeb, parę odpadową o niskim ciśnieniu można mechanicznie sprężyć do wyższego ciśnienia, aby można ją było ponownie wykorzystać.Ponowne sprężanie pary opiera się na mechanicznej sprężarce, która zwiększa temperaturę utajonego ciepła w parze, aby mogła być użyteczna do zadań procesowych.Zaleta polega na tym, że wymagana energia sprężania jest bardzo mała w porównaniu z ilością ciepła utajonego obecnego w zawracanej parze.
Wydajność energetyczna rekompresji pary wyrażona jest we współczynniku wydajności (COP).COP podaje stosunek odzyskanego ciepła netto do energii zużytej przez sprężarkę.W tym przypadku ciepło netto to produkcja pary z uwzględnieniem dodatkowego uzysku pary z wtrysku wody.Typowe ekonomiczne i energooszczędne zastosowania mają minimalny współczynnik COP wynoszący 3,5.Niektóre aplikacje MVR mają COP 10 lub nawet wyższy.
Kluczowymi elementami wysokiego COP są:
Niski stosunek bezwzględnych ciśnień pary.Wytyczna dla maksymalnego stosunku wynosi 6, ale w codziennej praktyce stosunek ten wynosi około 3.
Minimalna pojemność.Wytyczne to minimum jedna tona pary na godzinę.Woda iwstrzyknięcie po kompresji.
Aplikacje MVR
Energooszczędna, niskotemperaturowa technologia parowania MVR zastępuje proste parowniki.MVR jest szeroko stosowany w wielu aplikacjach, w tym:
Zerowy zrzut cieczy do oczyszczania ścieków przemysłowych
Przemysł chemiczny do odparowywania, krystalizacji i oczyszczania
Stężenie solanki
Stężenie solanki RO
Koncentracja przemysłu napojów (mleko, soki, cukier itp.)
Główne cechy:
Technologia oszczędzania energii parownika MVR jest najbardziej zaawansowaną międzynarodową technologią parownika, wymaga tylko niewielkiej ilości świeżej pary (przy uruchomieniu parownik potrzebuje niewiele świeżej pary, podczas normalnej pracy prawie nie potrzebuje świeżej pary), co znacznie zmniejsza koszty operacyjne firmy, zmniejsza zanieczyszczenie środowiska.
Ze względu na zastosowanie źródła ciepła zasilającego sprężarkę istnieje niewielka różnica temperatur w porównaniu z tradycyjnym parownikiem i może osiągnąć umiarkowane parowanie, znacznie lepszą jakość produktu i zmniejszyć zanieczyszczenie.
Nie potrzebujesz skraplacza lub potrzebujesz tylko małego skraplacza, struktura i proces są dość proste, może to być w pełni automatyczna praca, ciągła praca, bezpieczeństwo i niezawodność.
Ten wewnętrzny system parownika wyposażony w czysty rurociąg CIP, który może zapewnić czystość na miejscu, łatwy w obsłudze i bez martwego kąta.
Materiał płynny można odparować w niskiej temperaturze (50-100 ℃) w tym parowniku, materiał płynny jest jednolity i bez płynnego materiału, niełatwe koksowanie, denaturacja ogrzewania materiału jest minimalna.
Ze względu na wykorzystanie 100% wtórnego ciepła utajonego pary wtórnej, całkowicie unikaj stosowania pary świeżej, co znacznie zmniejsza zużycie pary.
W przypadku materiałów wrażliwych na ciepło można stosować pompę próżniową, co można wykonać w ciśnieniu zbliżonym do bezwzględnego w próżni, aby zrealizować odparowanie w niskiej temperaturze, minimalna temperatura parowania może wynosić 50 ℃.
Prosta kontrola i automatyzacja procesu — — Ze względu na niewielką ilość retencji płynu, parownik opadającej folii można zmieniać w zależności od różnych stopni próżni/wydajności podawania/stężenia/temperatury, co jest podstawowym warunkiem stabilnej jakości produktów.
Zdolność przeładunkowa może wynosić do 100 ton/h, z zaletami takimi jak mała powierzchnia podłogi, zwarta konstrukcja, stabilna praca i tak dalej.
Rysunek zasady działania
Mechaniczna rekompresja pary MVR Zużycie przez parownik w porównaniu z tradycyjnym sprzętem do odparowywania obliczone na podstawie odparowania 1T wody
Nazwa | Parowy | Energia elektryczna | Całkowity koszt (RMB) | ||
Wydajność parowania (kg/h) | Zużycie (T) | Koszt (RMB) | Zużycie (kw) | Koszt (RMB) | |
Parownik jednoefektowy | 1,1 | 220 | 3 | 2,1 | 222,1 |
Parownik z podwójnym efektem | 0,55 | 110 | 3 | 2,1 | 112,1 |
Parownik z trzema efektami | 0,4 | 88 | 3 | 2,1 | 90,1 |
Parownik MVR | 0,02 | 4.4 | 30 | 21 | 25,4 |

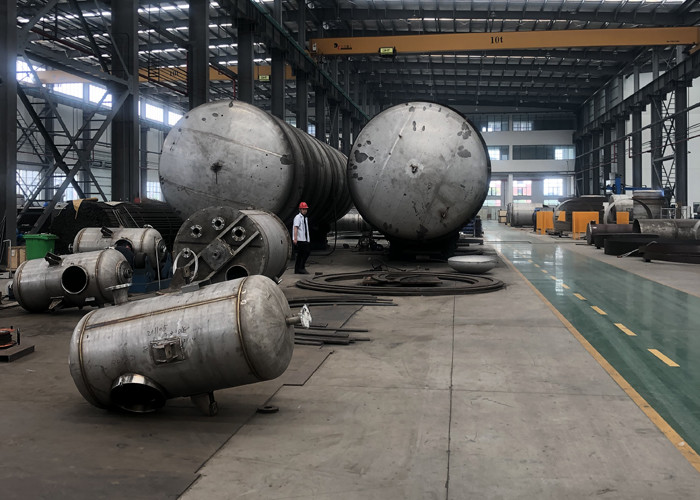

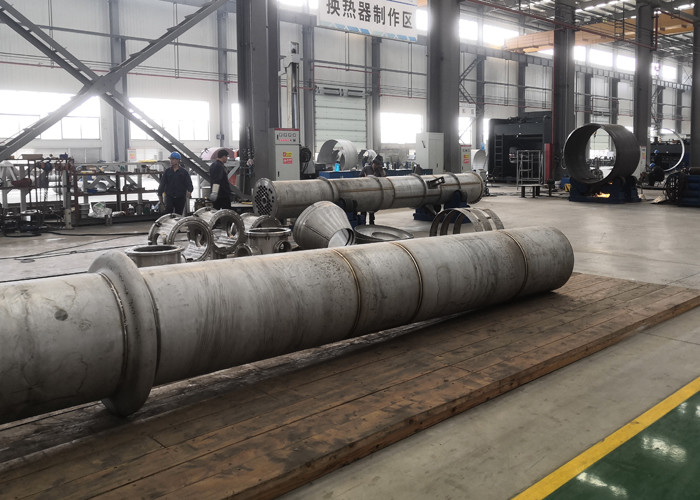

Nasza zdolność produkcyjna i certyfikat
