Konstrukcja wymiennika ciepła z płytą poduszkową do miazgi czarnego ługu od chińskiego producenta
Czarny Likier jest produktem ubocznym pulpy z fabryk wytwarzających produkty z drzew, takie jak papier.Obecnie jest używany do odzyskiwania chemikaliów do gotowania i wytwarzania pary pod wysokim ciśnieniem, wykorzystywanej w procesie wytwarzania masy celulozowej i papieru.Składa się z różnych składników pochodzących z tych procesów, takich jak lignina, hemiceluloza, wodorotlenek sodu (NaOH) i siarczek sodu (Na2S).Związek ligniny w ługu czarnym można wykorzystać do produkcji biopaliwa, ale jego produkcja może być kosztowna, a więc paliwo z niego wytwarzane nie jest zbyt powszechne.
Jednak według Międzynarodowej Agencji Energetycznej (IEA) przyszłość wykorzystania ługu czarnego jako paliwa jest obiecująca i jest postrzegana jako piąte najważniejsze paliwo na ziemi!
Odparowywanie ługu czarnego
Ług czarny odzyskany z roztwarzania zawiera 14-17% rozpuszczonych substancji stałych
Te ciała stałe składają się z około 1/3 nieorganicznych substancji chemicznych, które znajdowały się w białym płynie dodanym do komory fermentacyjnej
Pozostałe 2/3 to organiczne chemikalia wyekstrahowane z drewna
Ług czarny musi być stężony do ponad 60% części stałych, aby spalał się bez dodatkowego paliwa
Podstawowe wymagania dotyczące procesu
Efektywne wykorzystanie energii
Skuteczna separacja pary wodnej od ługu czarnego
Właściwe oddzielenie metanolu, mydła z oleju talowego
Stężenie ługu czarnego do 75-85% suchej masy
Odparowanie
Misja:
Odparowanie słabego czarnego ługu w celu oddzielenia wody i utworzenia palnego produktu - mocnego czarnego ługu
Trzy główne procesy zachodzące w parowniku to:
Czarny likier + podgrzej do mocnego czarnego likieru + woda + para
Kondensat + Para do czyszczenia + Brudny kondensat + NCG
Likier czarny do Likier czarny + Mydło (tylko drewno iglaste)
Jak osiągnąć 80-85% suchej masy?
Ze względu na wysoką lepkość
Para MP jako czynnik grzewczy
temperatura cieczy 175 ℃ w koncentratorze końcowym
Czas retencji alkoholu
parownik działa również jako reaktor LHT
Dwustronny materiał budowlany
wysoka zawartość alkaliów może powodować pękanie korozyjne naprężeniowe (SCC)
Instalacje wyparne doskonale sprawdzają się w instalacjach na całym świecie.Dostępne są różne konfiguracje i modele — od parowników wstępnych po wielostopniowe układy odparowujące — aby sprostać nawet najbardziej wymagającym potrzebom w zakresie odparowywania celulozowni lub oczyszczalni ścieków
Główną zaletą parowników wielostopniowych jest wykorzystanie sprawdzonych lamelowych powierzchni grzewczych w celu uzyskania wysokiej wydajności i niezawodności.

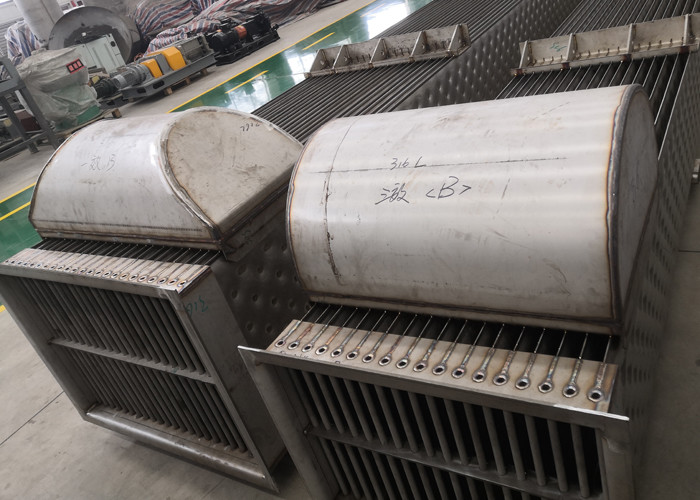

pp-parownica-lamela

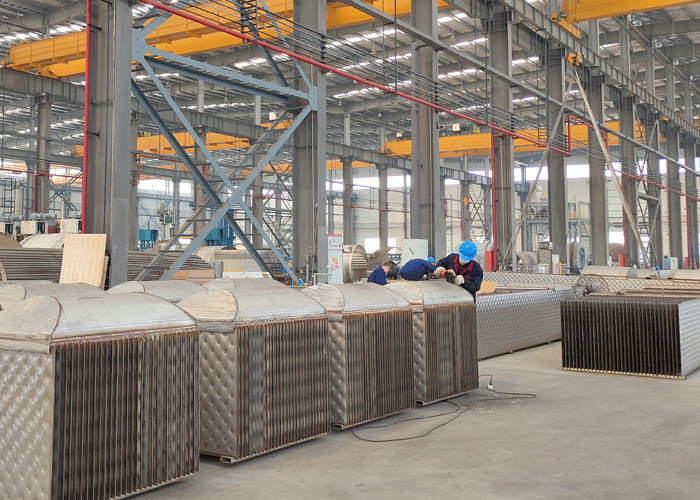

Parownica płytkowa
lamelowa powierzchnia grzewcza
Nazwa | Seria talerzy na poduszki | Płaszczowo-rurowy wymiennik ciepła | Odłączany płytowy wymiennik ciepła | Spiralny płytowy wymiennik ciepła |
Zakres temperatury pracy | <800 ℃ | <800 ℃ | <170 ℃ | <350 ℃ |
Maksymalne ciśnienie | <60 bar | <200 barów | <32 bary | <25 barów |
Współczynnik przenikania ciepła do wody [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Zastosowanie wymiany ciepła powietrza i wody | dopasowanie | dopasowanie | nie pasuje | Częściowe dopasowanie |
Zanurzenie w zbiorniku lub wodzie | dopasowanie | Częściowe dopasowanie | nie pasuje | nie pasuje |
Spawanie zbiornika i reaktora | Odpowiedni | nie dotyczy | nie dotyczy | nie dotyczy |
Zainstaluj w istniejącym reaktorze i innym sprzęcie | Elastyczna aplikacja | Częściowo dotyczy | nie dotyczy | nie dotyczy |
Cała konstrukcja spawana | Odpowiedni | Odpowiedni | nie dotyczy | nie dotyczy |
Silnie zanieczyszczone ciecze i inne zastosowania | Odpowiedni | Odpowiedni | Częściowo dotyczy | Odpowiedni |
Waga na jednostkę powierzchni | niski | wysoki | niski | wysoki |
Opadająca folia, skraplacz i parownik | dopasowanie | dopasowanie | Częściowe dopasowanie | Częściowe dopasowanie |
Efektywność energetyczna przy obniżonych kosztach
Ciecze o najwyższej zawartości suchej masy o maksymalnej dostępności dzięki technologii krystalizacji
Najczystsze kondensaty wielokrotnego użytku przy minimalnej ilości pary
Najniższe zużycie pary i energii elektrycznej
Samo czyszczący
Toleruj nawet nierozpuszczalne skalowanie
