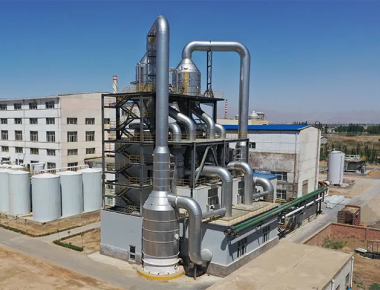

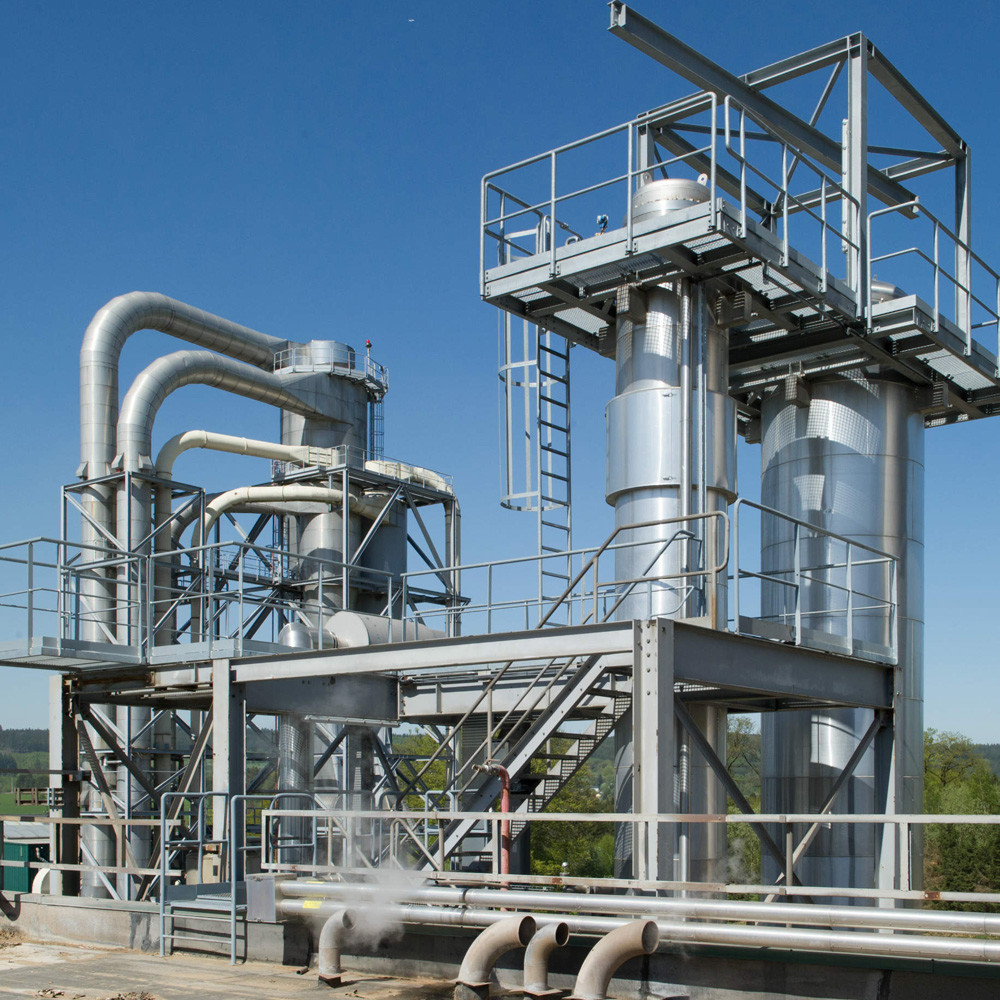

Wyparka MVR do ścieków przemysłowych, wydajność 50 m³/h

Ponowne wykorzystanie ciepła utajonego za pomocą mechanicznej kompresji par w celu ograniczenia zapotrzebowania na media, ustabilizowania jakości i zwiększenia wydajności odparowywania.

• Niższe koszty eksploatacji: zmniejszone zużycie świeżej pary, obciążenie kotła i wody chłodzącej
• Wyższa stała wydajność odparowywania dla długich kampanii
• Obsługuje wymagające wsady: o wysokim zasoleniu, lepkie i podatne na osadzanie się kamienia
• Pełna automatyzacja i CIP skrócenie przestojów i interwencji ludzkich

W odparowywaniu energia i użyteczna wydajność często się wzajemnie wykluczają. Kompresując wtórną parę i wysyłając ją z powrotem do strony grzewczej, system MVR pozwala tej samej ilości ciepła wykonać więcej pracy, równoważąc zużycie energii, powierzchnię i skalowalność.

• Niższe koszty operacyjne (OPEX): Zmniejsz zużycie świeżej pary, obciążenie kotła i wody chłodzącej; poprawia się długoterminowy TCO.
• Wyższa przepustowość: Stabilne wejście ciepła z kompresora utrzymuje wysoką intensywność odparowywania i wartości U.
• Łatwa integracja: Podłącz do krystalizacji, ZLD i jednostek upstream/downstream z mniejszymi kompromisami.

Wsad wchodzi do wyparki i wrze. Wytworzona para wtórna jest sprężana (odśrodkowa / szybkoturbosprężarka / Roots) do wyższego ciśnienia i temperatury, a następnie kierowana do strony płaszcza jako medium grzewcze. Następuje separacja para/ciecz; kondensat jest odzyskiwany, a niekondensujące się gazy są odprowadzane pod próżnią. Okresowe CIP utrzymuje czystość powierzchni. Sterowanie PLC utrzymuje wydajność odparowywania, próżnię, ochronę przed przepięciami i optymalizację energii.

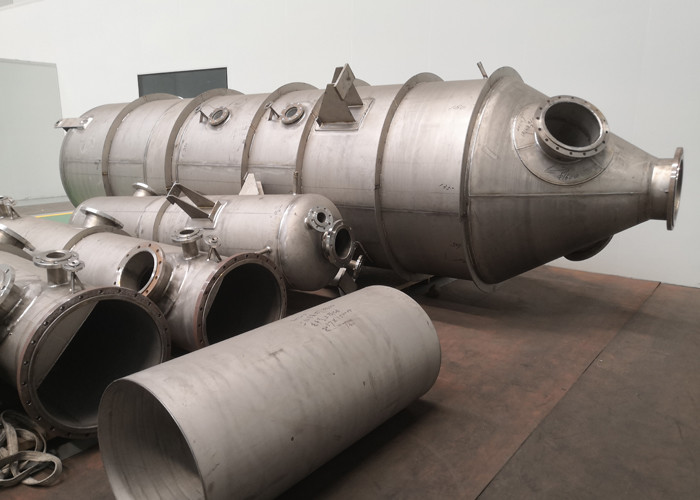

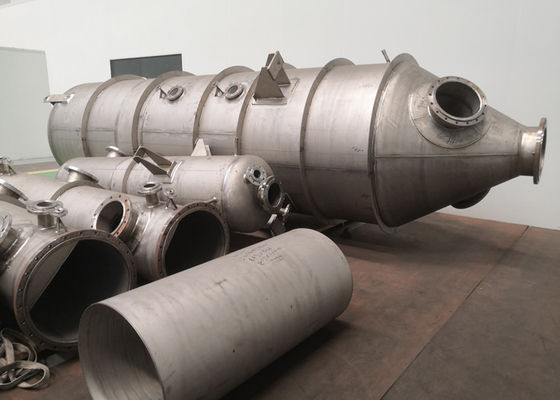

Kluczowe komponenty: Korpus wyparki, sprężarka pary, separator para-ciecz, główny podgrzewacz, podgrzewacz wstępny, skraplacz, system próżniowy, CIP skid, oprzyrządowanie (T/P/przepływ/przewodność/poziom), PLC/HMI/historian.

Przemysłowe ścieki / wstępne oczyszczanie ZLD
Koncentruj strumienie o wysokiej zawartości soli lub związków organicznych, aby zmniejszyć ostateczne obciążenie ciałami stałymi.

Solanka litowa i chemikalia
Ścisła kontrola etapów koncentracji z płynnym przejściem do krystalizacji.

Mleczarstwo i żywność
Produkty wrażliwe na ciepło korzystają z małego ΔT i kontrolowanego czasu przebywania.

Farmacja / GMP
Materiały higieniczne, walidowane czyszczenie i kompletne zapisy partii.

Reprezentatywne branże obsługiwane przez systemy odparowywania MVR.

Zapewnij z góry: natężenie zasilania, początkowe/docelowe ciała stałe, BPE, krzywa lepkość-temperatura, dopuszczalne ΔT, współczynnik osadzania się kamienia, substancje żrące (Cl⁻/F⁻/H₂S), roczne godziny pracy i warunki graniczne mediów.

Typowe materiały: SS316L, duplex 2205/2507, tytan i Ti‑Pd, Hastelloy (wybrane na podstawie wykresu korozyjności w porównaniu z budżetem).

Wybór sprężarki:

• Szybka odśrodkowa/turbosprężarka - wysoka wydajność, niski poziom hałasu, jasne okna konserwacji
• Roots - prosta konstrukcja; dobra do małych/średnich zadań lub stopniowanych pociągów o wysokim BPE
• Pociągi równoległe - redundancja i elastyczne obniżanie obciążenia

Automatyzacja: adaptacyjna wydajność odparowywania i koncentracji, kontrola próżni/przepięć, ochrona ΔT, sekwencyjne CIP, pulpity nawigacyjne KPI energii.

Wsad: 50 m³/h przy 8% TDS → Cel: 35% (ług macierzysty do krystalizatora)

Pociąg: Dwustopniowy MVR szeregowo + podgrzewacz wstępny + CIP online

Wnioski: Znacznie zmniejszone zużycie świeżej pary i wody chłodzącej; ciągła praca ≥ 20 dni, a następnie pojedyncze CIP; ścisła zmienność jakości.

Tylko przykład ogólny. Ostateczny projekt musi zostać potwierdzony danymi laboratoryjnymi i bilansem cieplnym/masowym.

• Spawanie i zbiorniki ciśnieniowe zgodnie z regionalnymi przepisami (ASME/PED)
• Wykończenie powierzchni i kontrola martwych nóg spełniają standardy higieniczne dla żywności/farmacji
• Pełna identyfikowalność materiałów; możliwość CIP/SIP i dokumentacja walidacyjna

Dlaczego wyparka MVR jest bardziej energooszczędna?
Kompresując wtórną parę i ponownie wykorzystując jej ciepło utajone do wrzenia, MVR zmniejsza zapotrzebowanie na świeżą parę. Energia elektryczna napędza sprężarkę, utrzymując poziom energii dopasowany do zadania.

Czy MVR nadaje się do wsadów o wysokim zasoleniu lub wysokim BPE?
Tak. Dzięki stopniowej konstrukcji, dodatkowej powierzchni wymiany ciepła i dostrojonym ΔT/prędkości, MVR jest powszechny w wstępnym oczyszczaniu ZLD i na frontach krystalizacji soli.

Jak często sprężarka wymaga konserwacji?
Interwały różnią się w zależności od modelu i obciążenia. Obszary koncentracji to łożyska, uszczelnienia i kontrola ochrony przed przepięciami. Dobre punkty nastawy i monitorowanie stanu wydłużają okna serwisowe.

Czy system może spełniać wymagania GMP lub klasy spożywczej?
Tak. Oferujemy materiały higieniczne, gładkie wykończenie spoin, możliwość odwadniania, walidowane CIP/SIP i dokumentację zgodną z Twoim systemem jakości.

Czy MVR może integrować się z krystalizatorami lub membranami?
Zdecydowanie. Typowe pociągi: wstępna koncentracja MVR + krystalizator z wymuszonym obiegiem lub MVR połączony z NF/RO w celu optymalizacji ogólnego zużycia energii.
