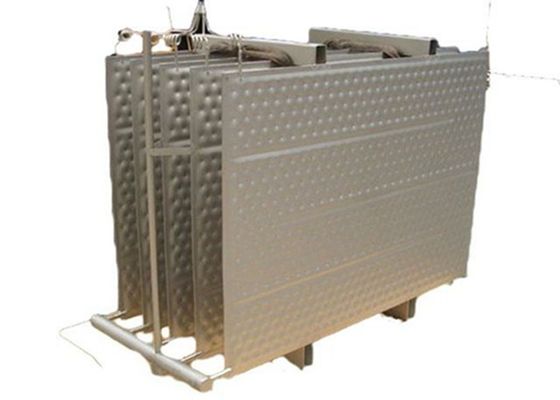

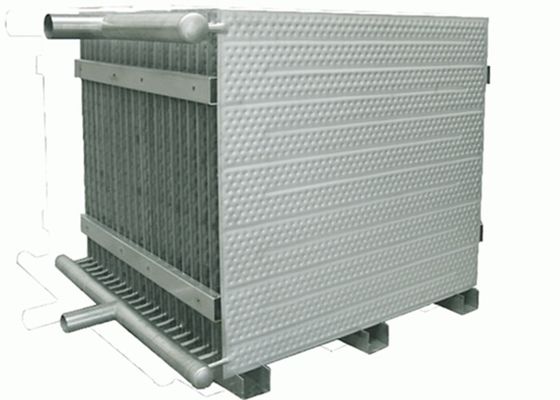

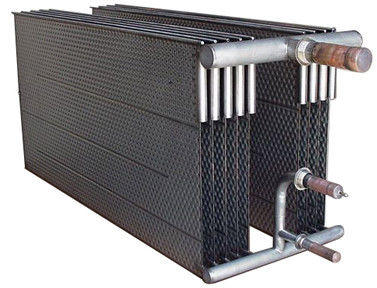

Płytowy wymiennik ciepła z opadającą folią do odzysku ciepła Parownik z opadającą folią
Instalacje wyparne doskonale sprawdzają się w instalacjach na całym świecie.Dostępne są różne konfiguracje i modele — od wyparek wstępnych po wielostopniowe układy odparowujące — aby sprostać nawet najtrudniejszym wymaganiom w zakresie odparowywania celulozowni lub oczyszczalni ścieków
Główną zaletą parowników wielostopniowych jest wykorzystanie sprawdzonych lamelowych powierzchni grzewczych w celu uzyskania wysokiej wydajności i niezawodności.
pp-parownica-lamella
Parownica płytkowa
lamelowa powierzchnia grzewcza
Nazwać | Seria talerzy na poduszki | Płaszczowo-rurowy wymiennik ciepła | Odłączany płytowy wymiennik ciepła | Spiralny płytowy wymiennik ciepła |
Zakres temperatury pracy | <800 ℃ | <800 ℃ | <170 ℃ | <350 ℃ |
Maksymalne ciśnienie | <60 bar | <200 barów | <32 bary | <25 barów |
Współczynnik przenikania ciepła do wody [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Zastosowanie wymiany ciepła powietrza i wody | pasować | pasować | nie pasuje | Częściowe dopasowanie |
Zanurzenie w zbiorniku lub wodzie | pasować | Częściowe dopasowanie | nie pasuje | nie pasuje |
Spawanie zbiornika i reaktora | Odpowiedni | nie dotyczy | nie dotyczy | nie dotyczy |
Zainstaluj w istniejącym reaktorze i innym sprzęcie | Elastyczna aplikacja | Częściowo dotyczy | nie dotyczy | nie dotyczy |
Cała konstrukcja spawana | Odpowiedni | Odpowiedni | nie dotyczy | nie dotyczy |
Silnie zanieczyszczone ciecze i inne zastosowania | Odpowiedni | Odpowiedni | Częściowo dotyczy | Odpowiedni |
Waga na jednostkę powierzchni | niski | wysoki | niski | wysoki |
Opadająca folia, skraplacz i parownik | pasować | pasować | Częściowe dopasowanie | Częściowe dopasowanie |
Czarny Likier jest produktem ubocznym pulpy z fabryk wytwarzających produkty z drzew, takie jak papier.Obecnie jest używany do odzyskiwania chemikaliów do gotowania i wytwarzania pary pod wysokim ciśnieniem, wykorzystywanej w procesie wytwarzania masy celulozowej i papieru.Składa się z różnych składników pochodzących z tych procesów, takich jak lignina, hemiceluloza, wodorotlenek sodu (NaOH) i siarczek sodu (Na2S).Związek ligniny w ługu czarnym można wykorzystać do produkcji biopaliwa, ale jego produkcja może być kosztowna, a więc paliwo z niego wytwarzane nie jest zbyt powszechne.
Jednak według Międzynarodowej Agencji Energetycznej (IEA) przyszłość wykorzystania ługu czarnego jako paliwa jest obiecująca i jest postrzegana jako piąte najważniejsze paliwo na ziemi!
Odparowywanie ługu czarnego
Ług czarny odzyskany z roztwarzania zawiera 14-17% rozpuszczonych substancji stałych
Te ciała stałe składają się z około 1/3 nieorganicznych substancji chemicznych, które znajdowały się w białym płynie dodanym do komory fermentacyjnej
Pozostałe 2/3 to organiczne chemikalia wyekstrahowane z drewna
Ług czarny musi być stężony do ponad 60% części stałych, aby mógł się spalać bez dodatkowego paliwa
Podstawowe wymagania dotyczące procesu
Efektywne wykorzystanie energii
Skuteczna separacja pary wodnej od ługu czarnego
Właściwe oddzielenie metanolu, mydła oleju talowego
Stężenie ługu czarnego do 75-85% suchej masy
Odparowanie
Misja:
Odparowanie słabego czarnego ługu w celu oddzielenia wody i utworzenia palnego produktu - mocnego czarnego ługu
Trzy główne procesy zachodzące w parowniku to:
Czarny likier + podgrzej do mocnego czarnego likieru + woda + para
Kondensat + Para do czyszczenia + Brudny kondensat + NCG
Likier czarny do Likier czarny + Mydło (tylko drewno iglaste)
Jak osiągnąć 80-85% suchej masy?
Ze względu na wysoką lepkość
Para MP jako czynnik grzewczy
temperatura cieczy 175 ℃ w koncentratorze końcowym
Czas retencji alkoholu
parownik działa również jako reaktor LHT
Dwustronny materiał budowlany
wysoka zawartość alkaliów może powodować pękanie korozyjne naprężeniowe (SCC)
Efektywność energetyczna przy obniżonych kosztach
Ciecze o najwyższej zawartości suchej masy o maksymalnej dostępności dzięki technologii krystalizacji
Najczystsze kondensaty wielokrotnego użytku przy minimalnej ilości pary
Najniższe zużycie pary i energii elektrycznej
Samo czyszczący
Toleruj nawet nierozpuszczalne skalowanie
