Wastewater Treatment Double Effect Falling Film Evaporator

Oczyszczanie ścieków Parownik z podwójnym efektem opadającym filmem

  • High Light

    Parownik z podwójnym efektem opadającym SS304

    ,

    parownik z podwójnym efektem opadającym HANPU

    ,

    parownik wielofunkcyjny MEE

  • Obowiązujące branże
    ścieki z przemysłu baterii litowych
  • Źródło prądu
    energia elektryczna
  • Materiał
    SS304,316L / Parownik tytanowy
  • Główne zastosowania
    leczenie chlorkiem potasu
  • Nazwa produktu
    System krystalizacji wyparnej o podwójnym działaniu
  • Proces
    koncentracja i krystalizacja
  • Korzyść
    Niski wydatek
  • Stan
    Całkiem nowy
  • Serwis gwarancyjny
    Wsparcie online, Części zamienne,
  • Gwarancja podstawowych elementów
    12 miesięcy
  • Miejsce pochodzenia
    Jiangsu, Chiny
  • Nazwa handlowa
    HANPU
  • Orzecznictwo
    CE,ISO9001
  • Numer modelu
    HP-MEE
  • Minimalne zamówienie
    1 zestaw
  • Cena
    200,000USD~20,000,000USD
  • Szczegóły pakowania
    Opakowanie z mocnym paskiem
  • Czas dostawy
    3 miesiące
  • Zasady płatności
    T / T, L / C, D / A, D / P
  • Możliwość Supply
    1 zestaw/3 miesiące

Oczyszczanie ścieków Parownik z podwójnym efektem opadającym filmem

Dwustopniowy system krystalizacji wyparnej dla ścieków z przemysłu baterii litowych chlorek potasu

Jakie są cechy i zalety systemu MEE do zastosowania w oczyszczalni ścieków?

Zgodnie z charakterystyką materiału i wielkością wydajności parowania, może być zaprojektowany jako jednostopniowa lub wieloefektowa jednostka odparowująca, z elastyczną kombinacją sprzętu i dużą przestrzenią operacyjną;

Współczynnik przenikania ciepła wieloefektowego systemu odparowywania jest stosunkowo wysoki, czas nagrzewania materiału jest krótki, a temperatura parowania niska, co może skutecznie zmniejszyć korozję sprzętu.

Wieloefektowy system parowy w pełni wykorzystuje ciepło utajone pary wtórnej materiału, aby zminimalizować emisję ciepła i zmniejszyć zużycie pary surowej.

Rura wymiany ciepła wieloefektowego systemu odparowywania nie jest łatwa do zabrudzenia, z wysoką wydajnością wymiany ciepła, dużą elastycznością operacyjną, niezawodną pracą i długim cyklem pracy.



Proces materiałowy

(1) Surowiec jest dostarczany do przedniego podgrzewacza wstępnego przez pompę zasilającą przez przepływomierz elektromagnetyczny, a następnie wchodzi do górnej części podgrzewacza podstawowego przez dystrybutor cieczy w celu odparowania i zagęszczenia pierwotnego opadającego filmu;

(2) Stężona ciecz pierwszego efektu jest transportowana do górnego dystrybutora grzejnika drugiego efektu przez pompę cyrkulacyjną materiału dna pierwszego efektu w celu uzyskania stężenia wtórnego odparowania opadającego filmu.

(3) Stężona ciecz drugiego efektu jest transportowana do górnego dystrybutora grzejnika trzeciego efektu przez pompę cyrkulacyjną materiału dolnego drugiego efektu dla trzeciego stopnia stężenia parowania opadającego filmu;

(4) skoncentrowane wyładowanie cieczy trzeciego efektu, zgodnie z wykrywaniem online areometru, wykrywanie stężenia materiału w czasie rzeczywistym, jeśli stężenie materiału osiągnie ustawione wymagania, zostanie połączone z zaworem wylotowym, aby otworzyć zawór wylotowy i przetransportować materiał do zbiornika gotowego produktu, w przeciwnym razie otworzy zawór cyrkulacji materiału, aby materiał został ponownie zawrócony do parownika w celu ponownego odparowania.



Proces parowy

Surowa para wchodzi do podgrzewacza efektu pierwotnego w celu podgrzania stężenia parowania: para wtórna wytworzona przez efekt pierwotny ogrzewa efekt wtórny i tak dalej.Para wtórna wytworzona przez trzeci efekt wchodzi do końcowego skraplacza w celu schłodzenia kondensatu, a kondensat jest odprowadzany przez pompę kondensatu.



Proces kondensacji

Woda kondensacyjna wytwarzana w wyniku wstępnego podgrzewania materiałów przez rurę przesyłową wody w dolnej części płaszcza, aby zaoszczędzić zużycie surowej pary;

Woda kondensatu wytwarzana przez efekt wtórny i trzeci jest odprowadzana przez pompę kondensatu, a zrzut osiągnął zerowe zanieczyszczenie.Gaz niekondensujący jest podłączony do końcowego skraplacza rurą gazową niekondensującą i odprowadzany przez pompę próżniową.



Główne zalety systemów multiefektowych:

Możliwość maksymalizacji wykorzystania energii wejściowej (oszczędność pary)

Zmniejszona energia wymagana do uruchomienia pełnego systemu

Zmniejszone obciążenie kondensacyjne z dodatkowymi efektami (potrzeba mniejszej ilości wody chłodzącej)

Kontrola przepływu alkoholu

Wygodne zbieranie i przetwarzanie brudnego kondensatu

Możliwość wykonania online czyszczenia poszczególnych efektów

Maksymalna sprawność cieplna z opcją przepływu współbieżnego



Rodzaj Pojedynczy efekt Podwójny efekt Trzy efekty
Wydajność parowania (kg/h) 300-2000 1200-4000 3600-15000
Gęstość podawanego materiału % Według materiału
Gęstość materiału odprowadzanego % Według materiału
Ciśnienie pary 0,5-0,8
Zużycie pary / Wydajność parowania (z pompą ciśnieniową ciepła) 0,65 0,38 0,28
Temperatura parowania 45-90
Temperatura sterylizacji 90-110
Zużycie wody chłodzącej / Wydajność parowania (wlot 20°C, wylot 40°C) 28 11 8
Uwaga: możemy zaprojektować niestandardowy produkt zgodnie z wymaganiami klienta.



Zasada działania

Oczyszczanie ścieków Parownik z podwójnym efektem opadającym filmem 0

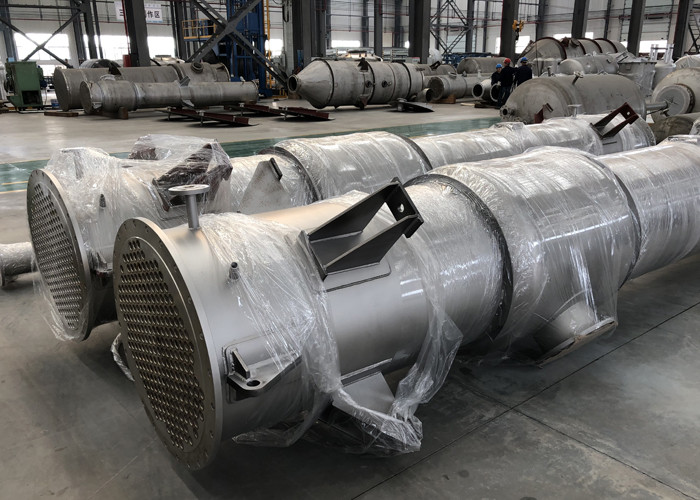

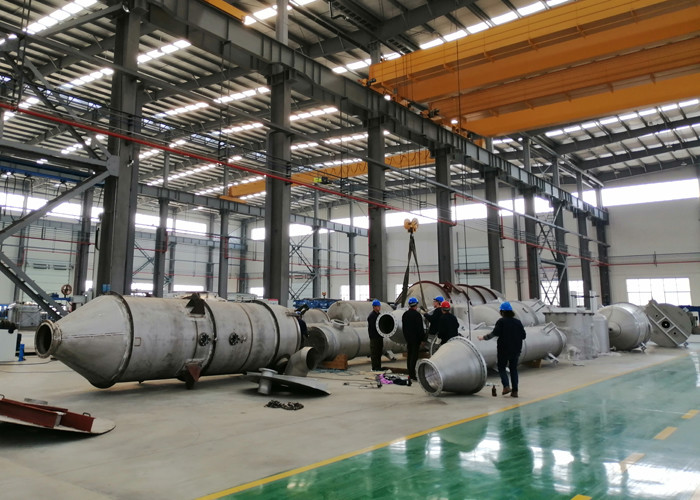

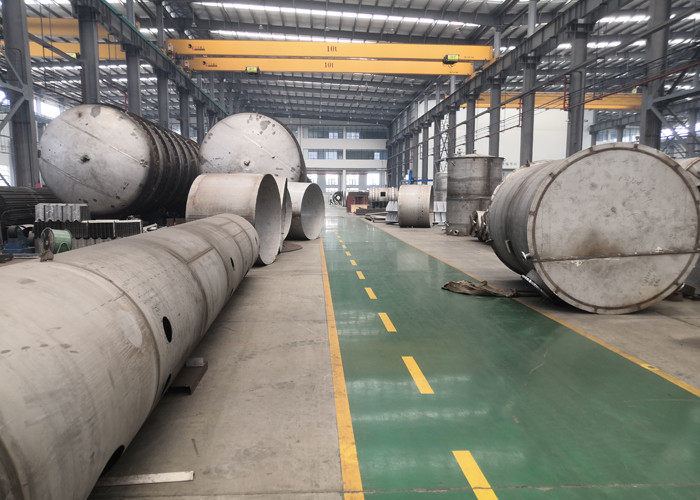

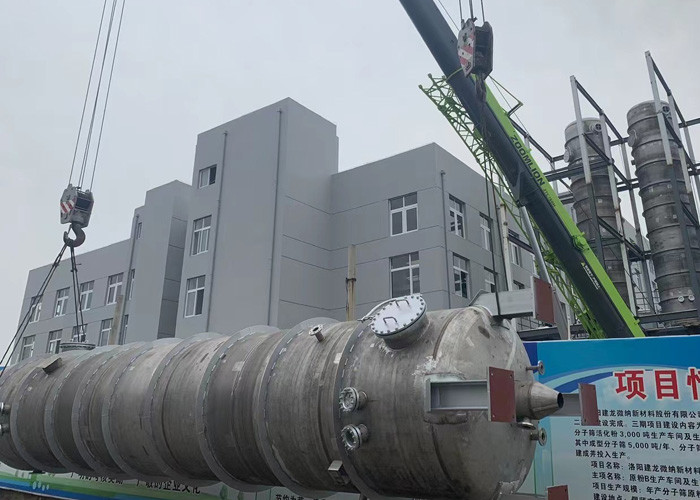

Strona placówki naszych Klientów

 Oczyszczanie ścieków Parownik z podwójnym efektem opadającym filmem 1

Oczyszczanie ścieków Parownik z podwójnym efektem opadającym filmem 2
