Wysokowydajna próżniowa wielofunkcyjna wyparka próżniowa / krystalizator parowania w cenie fabrycznej
Wielokrotne parowanie efektów
Wielostopniowe procesy odparowywania mogą zoptymalizować efektywność energetyczną obiektów poprzez recykling oparów.
Funkcjonowanie
Para dostarczona podczas pierwszego efektu wytwarza parę pod niższym ciśnieniem.Opary te są następnie wykorzystywane w drugim efekcie jako para grzewcza.
Liczba efektów jest różna i może sięgać nawet 8. Liczba efektów jest dobierana w zależności od kosztów inwestycji i eksploatacji.
Opary na wylocie ostatniego efektu powinny być skondensowane.
Przykład Zasada równoległego przepływu
Roztwór wchodzi do obwodu parownika pierwszego stopnia.Tutaj miesza się z krążącym roztworem i jest ogrzewany w podgrzewaczu H parą.W parowniku V1 rozpuszczalnik (woda) odparowuje podczas schładzania roztworu do temperatury wrzenia.Następnie roztwór przepływa do drugiego etapu, który pracuje pod zmniejszonym ciśnieniem, a tym samym w niższej temperaturze.Para wytworzona w pierwszym etapie jest wykorzystywana jako czynnik grzewczy do odparowania roztworu w drugim etapie.Proces ten można powtórzyć kilka razy w zależności od podwyższenia temperatury wrzenia roztworu i istniejących warunków ramowych.Para z ostatniego etapu jest kondensowana przez wodę chłodzącą.Jeżeli w zakładzie ma skrystalizować sól, dalsze odparowanie powoduje zatężenie roztworu do takiego stopnia, że tworzą się kryształy.W razie potrzeby kryształy w zawiesinie można następnie oddzielić od roztworu i wysuszyć.
Nadaje się do każdego typu parownika
Parownik wielozadaniowy może składać się z parowników opadowych, z wymuszonym obiegiem lub z chłodzeniem rzutowym.
Podanie
Ta technologia świetnie sprawdza się, gdy koszt pary jest niski.
Główne zalety systemów multiefektowych:
Możliwość maksymalizacji wykorzystania energii wejściowej (oszczędność pary)
Zmniejszona energia wymagana do uruchomienia pełnego systemu
Zmniejszone obciążenie kondensacyjne z dodatkowymi efektami (potrzeba mniejszej ilości wody chłodzącej)
Kontrola przepływu alkoholu
Wygodne zbieranie i przetwarzanie brudnego kondensatu
Możliwość wykonania online czyszczenia poszczególnych efektów
Maksymalna sprawność cieplna z opcją przepływu współbieżnego
Parametry techniczne parownika opadającego filmu
Rodzaj | Pojedynczy efekt | Podwójny efekt | Trzy efekty |
Wydajność parowania (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Gęstość podawanego materiału % | Według materiału | ||
Gęstość materiału odprowadzanego % | Według materiału | ||
Ciśnienie pary | 0,5-0,8 | ||
Zużycie pary / Wydajność parowania (z pompą ciśnieniową ciepła) | 0,65 | 0,38 | 0,28 |
Temperatura parowania | 45-90 | ||
Temperatura sterylizacji | 90-110 | ||
Zużycie wody chłodzącej / Wydajność parowania (wlot 20°C, wylot 40°C) | 28 | 11 | 8 |
Uwaga: możemy zaprojektować niestandardowy produkt zgodnie z wymaganiami klienta. |

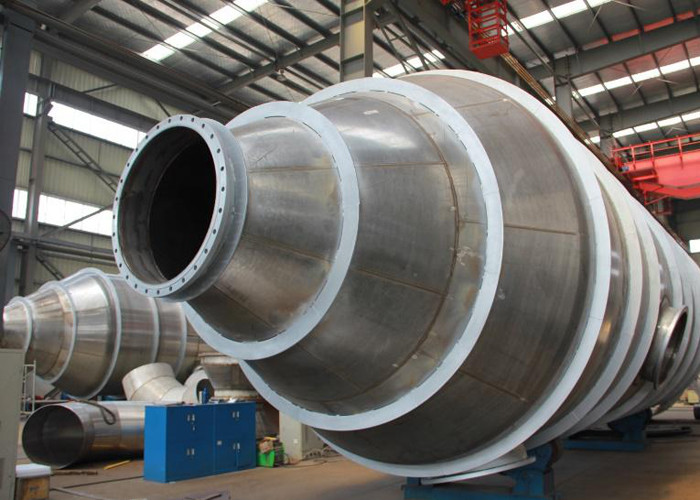

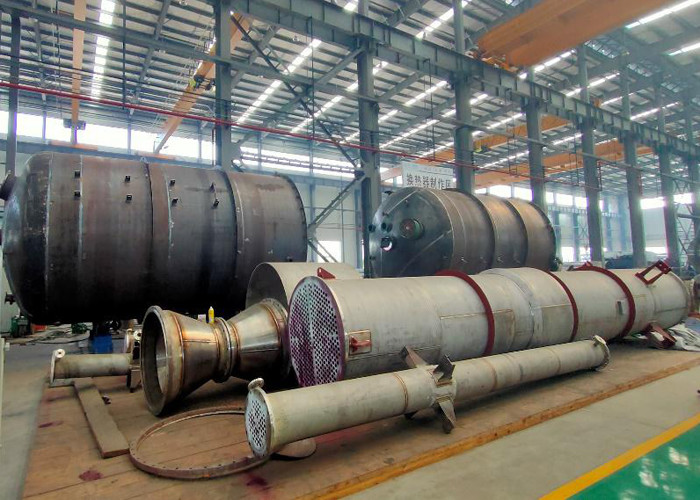

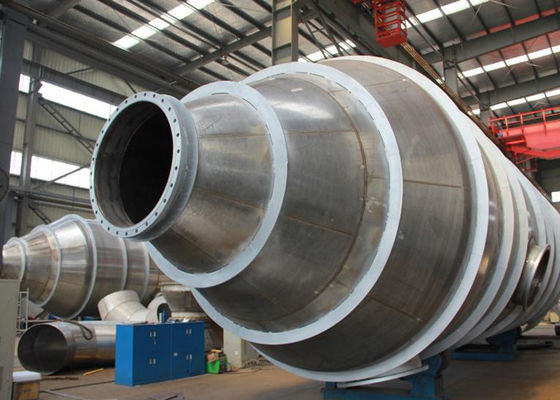

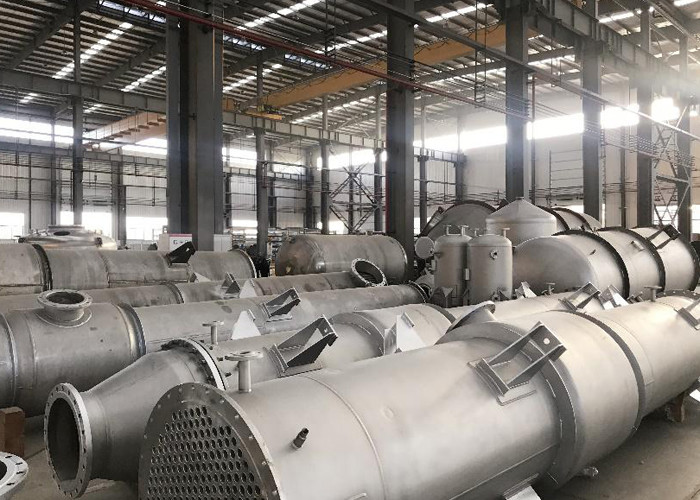

Nasz zakład produkcyjny
