Chiński wymiennik płaszcza z płytą poduszkową do wyparki ługu czarnego z opadającą warstwą
Czarny likier
Ług czarny to ług odpadowy z procesu roztwarzania siarczanowego po zakończeniu roztwarzania.Zawiera większość pierwotnych nieorganicznych składników kuchennych oraz zdegradowaną, rozpuszczoną substancję drzewną.Ten ostatni obejmuje kwas octowy, mrówkowy, sacharynowy, liczne inne kwasy karboksylowe (wszystkie w postaci soli sodowych), rozpuszczone hemicelulozy (zwłaszcza ksylany), metanol i setki innych składników.To niezwykle złożona mieszanka.Na tonę masy celulozowej wytwarza się około 7 ton ługu czarnego o zawartości 15% substancji stałych (około 10% substancji organicznych i 5% substancji nieorganicznych o całkowitej zawartości substancji stałych). kocioł regeneracyjny, aby zmaksymalizować odzysk ciepła.Lepkość wzrasta gwałtownie przy stężeniu powyżej 50%, przy czym ług czarny z drewna iglastego jest bardziej lepki niż ług czarny z drewna twardego.Ług czarny jest zwykle wypalany przy zawartości substancji stałych 65–70%.
WYPOSAŻENIE PAROWNIKA
Obecnie do odparowywania ługu czarnego używane są dwa podstawowe typy parowników:
Rosnące parowniki filmowe
Nazywany również parownikiem z długą rurą pionową (LTV), ten projekt dominuje w branży od dziesięcioleci i pozostaje powszechnym widokiem w starszych młynach.
Parowniki z opadającym filmem (FF).
Ta konstrukcja parownika opiera się na rurach lub płytach jako powierzchniach wymiany ciepła.Alkohol jest przetwarzany po wewnętrznej stronie jednostek rurkowych, ale na zewnątrz powierzchni wymiany ciepła w konstrukcjach płytowych.
Porównanie
Nazwa | Seria talerzy na poduszki | Płaszczowo-rurowy wymiennik ciepła | Zdejmowany płytowy wymiennik ciepła | Spiralny płytowy wymiennik ciepła |
Zakres temperatury pracy | <800℃ | <800℃ | <170℃ | <350℃ |
Maksymalne ciśnienie | <60 barów | <200 barów | <32 bary | <25 barów |
Współczynnik przenikania ciepła do wody [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Zastosowanie wymiany ciepła powietrza i wody | dopasowanie | dopasowanie | nie pasuje | Częściowe dopasowanie |
Zanurzenie w zbiorniku lub wodzie | dopasowanie | Częściowe dopasowanie | nie pasuje | nie pasuje |
Spawanie zbiornika i reaktora | Odpowiedni | nie dotyczy | nie dotyczy | nie dotyczy |
Zainstaluj w istniejącym reaktorze i innym sprzęcie | Elastyczna aplikacja | Częściowe zastosowanie | nie dotyczy | nie dotyczy |
Cała konstrukcja spawana | Odpowiedni | Odpowiedni | nie dotyczy | nie dotyczy |
Mocno zanieczyszczone ciecze i inne zastosowania | Odpowiedni | Odpowiedni | Częściowe zastosowanie | Odpowiedni |
Waga na jednostkę powierzchni | Niska | wysoka | Niska | wysoka |
Opadający film, skraplacz i parownik | dopasowanie | dopasowanie | Częściowe dopasowanie | Częściowe dopasowanie |
Odparowanie ługu czarnego jest istotną częścią procesu odzysku chemicznego, ponieważ powoduje znaczne stężenie suchej masy w ługu czarnym, dzięki czemu ług ten może być skutecznie spalany w kotle regeneracyjnym.Wodę usuniętą z ługu można segregować i przetwarzać, aby można ją było ponownie wykorzystać w młynie – zmniejszając zapotrzebowanie na świeżą wodę, ścieki i oszczędzając pieniądze.
Parowniki i koncentratory z lamelowymi powierzchniami grzewczymi doskonale radzą sobie z przetwarzaniem zużytych ługów kuchennych lub ścieków z młynów przy użyciu minimalnej ilości energii, przy jednoczesnej maksymalizacji suchej masy produktu, dostępności instalacji i jakości kondensatu.Lamelowe powierzchnie grzewcze z natury nie osadzają się kamienia.Pozwala to na wykorzystanie różnych źródeł ciepła wewnątrz lameli, co pozwala młynowi wybrać najbardziej energooszczędne połączenie procesowe.

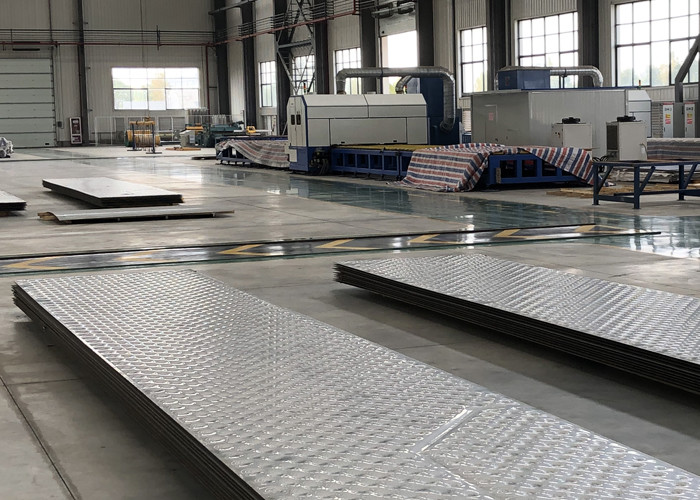

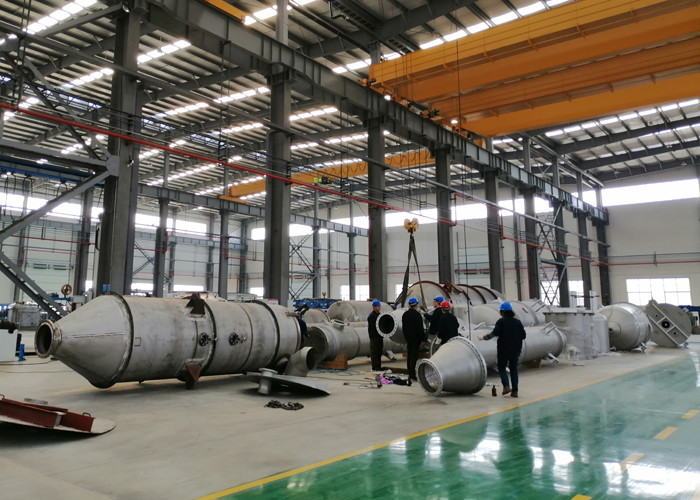

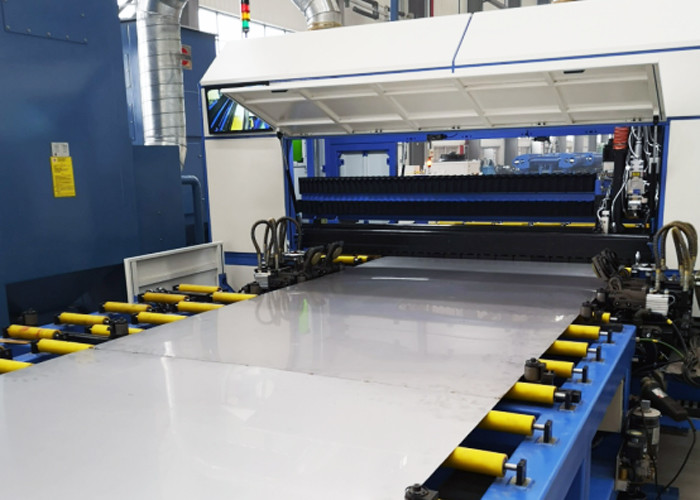

Nasz obiekt i certyfikat
