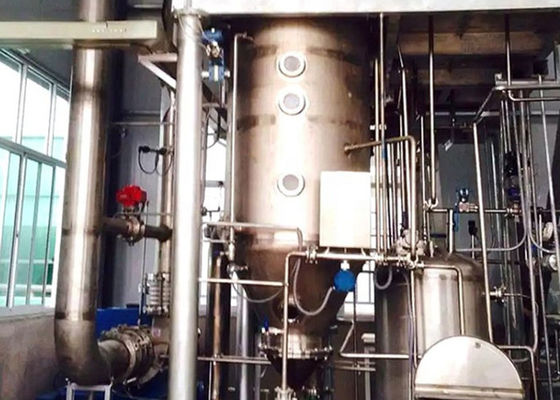

Parownik i koncentrator z wieloma efektami
Instalacje wyparne doskonale sprawdzają się w instalacjach na całym świecie.Dostępne są różne konfiguracje i modele — od parowników wstępnych po wielostopniowe pociągi do odparowywania — aby sprostać nawet najtrudniejszym wymaganiom w zakresie odparowywania celulozowni lub oczyszczalni ścieków
Główną zaletą parowników wielostopniowych jest wykorzystanie sprawdzonych lamelowych powierzchni grzewczych w celu uzyskania wysokiej wydajności i niezawodności.
pp-parownica-lamella

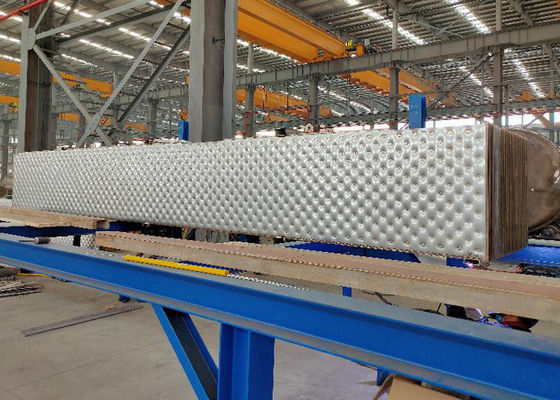

Parownica płytkowa
lamelowa powierzchnia grzewcza
Sprzęt krytyczny dla celulozowni chemicznej
Odparowanie ługu czarnego jest istotną częścią procesu odzysku chemicznego, ponieważ znacząco koncentruje suchą masę w ługu czarnym, dzięki czemu ług może być skutecznie spalany w kotle regeneracyjnym.Wodę usuniętą z ługu można oddzielić i przetworzyć, aby można ją było ponownie wykorzystać w młynie – zmniejszając zapotrzebowanie na słodką wodę, ścieki i oszczędzając pieniądze.
Parowniki i koncentratory, z ich lamelowymi powierzchniami grzewczymi, są sprawne w przetwarzaniu zużytego roztworu gotowania lub ścieków z młyna przy użyciu minimalnej ilości energii przy maksymalizacji suchej masy produktu, dostępności instalacji i jakości kondensatu.Lamelowe powierzchnie grzewcze z natury nie tworzą kamienia.Pozwala to na zastosowanie różnych źródeł ciepła wewnątrz lameli, co pozwala młynowi wybrać najbardziej energooszczędne połączenie procesowe.
Odparowywanie ługu czarnego
· Ług czarny odzyskany z roztwarzania zawiera 14-17% rozpuszczonych substancji stałych
· Te ciała stałe składają się z około 1/3 nieorganicznych substancji chemicznych, które były w ługu białym dodanym do komory fermentacyjnej
· Pozostałe 2/3 stanowią organiczne chemikalia wyekstrahowane z drewna
· Ług czarny musi być skoncentrowany do zawartości powyżej 60% ciał stałych, aby spalał się bez dodatkowego paliwa
Podstawowe wymagania dotyczące procesu
· Efektywne wykorzystanie energii
· Skuteczna separacja pary wodnej od ługu czarnego
· Właściwe oddzielenie metanolu, mydła oleju talowego
· Stężenie ługu czarnego do 75-85% suchej masy
Jak osiągnąć 80-85% suchej masy?
Ze względu na wysoką lepkość
Para MP jako czynnik grzewczy
temperatura cieczy 175 ℃ w koncentratorze końcowym
Czas retencji alkoholu
parownik działa również jako reaktor LHT
Dwustronny materiał budowlany
wysoka zawartość alkaliów może powodować pękanie korozyjne naprężeniowe (SCC)
Najlepsza możliwa efektywność energetyczna
Zastosowanie w pełni zintegrowanego odpędzania kondensatu, zoptymalizowana dystrybucja ługu oraz możliwość wykorzystania różnych źródeł ciepła w ramach jednego efektu termicznego zapewniają system odparowywania, który spełnia unikalne wymagania klientów, zapewniając jednocześnie najlepszą możliwą dostępność i efektywność energetyczną.
Nazwa | Typoszereg | Wymiennik ciepła płaszczowo-rurowy | Odłączany płytowy wymiennik ciepła | Spiralny płytowy wymiennik ciepła |
Maksymalne ciśnienie | <60 bar | <200 barów | <32 bary | <25 barów |
Współczynnik przenikania ciepła do wody [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Zakres temperatury pracy | <800 ℃ | <800 ℃ | <170 ℃ | <350 ℃ |
Maksymalne ciśnienie | <60 bar | <200 barów | <32 bary | <25 barów |
Współczynnik przenikania ciepła do wody [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Zastosowanie wymiany ciepła powietrza i wody | pasować | pasować | nie pasuje | Częściowe dopasowanie |
Zanurzenie w zbiorniku lub wodzie | pasować | Częściowe dopasowanie | nie pasuje | nie pasuje |
Spawanie zbiornika i reaktora | Odpowiedni | nie dotyczy | nie dotyczy | nie dotyczy |
Zainstaluj w istniejącym reaktorze i innym sprzęcie | Elastyczna aplikacja | Częściowo dotyczy | nie dotyczy | nie dotyczy |
Cała konstrukcja spawana | Odpowiedni | Odpowiedni | nie dotyczy | nie dotyczy |
Silnie zanieczyszczone ciecze i inne zastosowania | Odpowiedni | Odpowiedni | Częściowo dotyczy | Odpowiedni |
Waga na jednostkę powierzchni | Niska | wysoka | Niska | wysoka |
Opadająca folia, skraplacz i parownik | pasować | pasować | Częściowe dopasowanie | Częściowe dopasowanie |
Korzyści
Efektywność energetyczna przy obniżonych kosztach
Ciecze o najwyższej zawartości suchej masy o maksymalnej dostępności dzięki technologii krystalizacji
Najczystsze kondensaty wielokrotnego użytku przy minimalnej ilości pary
Najniższe zużycie pary i energii elektrycznej
Samo czyszczący
Toleruj nawet nierozpuszczalne skalowanie
Warsztat
Jiangsu Hanpu Mechanical Technology Co., Ltd. to firma zajmująca się inżynierią projektową założona wspólnie przez Jiangsu Saideli Pharmaceutical Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., FERREO A/S w Danii, Shanghai Jiaotong University i Nanjing Kingreat Machinery Co., Ltd. Hanpu do głównych projektów należą między innymi: system odparowywania MVR, projekt produkcji soli proszkowej i próżniowej, projekt oczyszczania szlamu ze zbiorników oleju, projekt oczyszczania odcieków ze składowisk, linia produkcyjna do przetwarzania oleju roślinnego/zwierzęcego, ścieki komunalne projekt oczyszczania, różne projekty oczyszczania ścieków i linia produkcyjna do ekstrakcji oleju CBD.Wsparcie techniczne i transfer pakietu technologii produktów API.Głównymi produktami są serie wirówek, urządzenia wielofunkcyjne i MVR do odparowywania i krystalizacji, płyta do spawania laserowego, sprzęt do mieszania materiałów baterii litowych, zbiornik ciśnieniowy i tytan, cyrkon, nikiel i inne niestandardowe wyposażenie specjalne.
Wskazówka: płytowy wymiennik ciepła z wgłębieniami;Czarny likier
