Modułowy, wieloefektowy wyparkowy filmowy z krystalizacją próżniową dla ścieków (przemysł papierniczy i solny)
Basic Properties
Place of Origin:
Prowincja Jiangsu, Chiny
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 zestaw
Price:
300,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 zestaw/ 3 miesiące
Specifications
| Application: | Chlorek sodu w ściekach farmaceutycznych | Key word: | Łatwy w obsłudze |
| Power Source: | Pary i energia elektryczna | Core Components: | pompa próżniowa, sprężarka |
| Characteristic: | Łatwy w obsłudze | After-sales Service Provided: | Wdrożenie i szkolenie, Instalacja w terenie |
| Material: | Tylu, stal nierdzewna 304/316L | Capacity: | 500 kg/h - 80 000 kg/h |
| After Warranty Service: | Wsparcie online, części zamienne | Warranty of core components: | 1 rok, 12 miesięcy |
| High Light: | Odparnik Mvr zanieczyszczonej wody,Tvr Wypłyn próżniowy kulkowy,Wymienny parownik Mvr |
||
Product Description
Modułowy, wieloefektowy, cienkowarstwowy odparownik z krystalizacją próżniową dla ścieków (przemysł papierniczy i solny)
Zdejmowalna, montowana na płozach linia MEE zaprojektowana do zagęszczania zanieczyszczonej wody i odzysku soli. System wykorzystuje odparowywanie cienkowarstwowe w wielu efektach pod próżnią, a następnie krystalizację próżniową, zapewniając niskie zużycie pary, kompaktową powierzchnię i stabilną, ciągłą pracę.
Opis procesu — Przykład zasady przepływu równoległego
Wsad wchodzi do obwodu odparownika pierwszego efektu, miesza się z krążącym roztworem i jest ogrzewany parą bezpośrednią w grzejniku H. W odparowniku V1 woda paruje, podczas gdy roztwór osiąga temperaturę wrzenia. Częściowo zagęszczony roztwór następnie przepływa do drugiego efektu, który działa w niższej temperaturze i ciśnieniu. Pary z pierwszego efektu działają jako medium grzewcze dla drugiego efektu. To etapowe ponowne wykorzystanie pary trwa przez kolejne efekty, w zależności od podwyższenia temperatury wrzenia i ograniczeń operacyjnych, maksymalizując wydajność cieplną i minimalizując zapotrzebowanie na media.

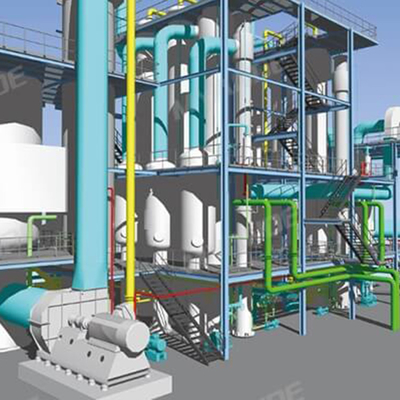

Struktura
Typowa linia wieloefektowa z cienką warstwą składa się z grzejników i separatorów pierwszego/drugiego/trzeciego efektu, podgrzewaczy wstępnychTypowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczne końcowego, systemu próżniowego, Typowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczne, łączących Typowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczne oraz oprzyrządowania (manometr próżniowy, termometry, manometry, przepływomierze, poziom i przewodność, jeśli wymagane). Sekcje montowane na płozach umożliwiają demontaż i konserwację bez długich przestojów.Kluczowe cechyWydajność odparowywania: od 500 kg/h do 80 t/h (zakres standardowy).
Materiały:
- Stal nierdzewna SS304
- lub SS316L.Zamknięta, próżniowa praca: Szybkie odparowywanie w Wysoki współczynnik zagęszczenia:
- z krótkim czasem przebywania.Sanitarne elementy wewnętrzne: Polerowane na lustro rury bezszwowe zmniejszają zanieczyszczenia i ułatwiają CIP
- .Niska temperatura odparowywania: Opcjonalna reindukcja pary wtórnej (np. pompa natryskowa wysokociśnieniowa) poprawia wykorzystanie ciepła i zmniejsza ekspozycję termiczną produktu.Wysoki współczynnik zagęszczenia:
- Hydrodynamika cienkowarstwowa radzi sobie z wyższą lepkością, jest odporna na osadzanie się kamienia i umożliwia krótkie czasy zagęszczania.Automatyzacja:
- PLC/HMI z blokadami i rejestracją danych; działanie oparte na recepturach.Elastyczność procesu:
- Konfigurowalne ciągi w celu dopasowania do składu chemicznego wsadu, BPE i mediów klienta; TVR/MVR można zintegrować w razie potrzeby.Oszczędność pary
- Każdy dodatkowy efekt ponownie wykorzystuje parę z poprzedniego efektu jako źródło ciepła — drastycznie zmniejszając zużycie świeżej pary na kg odparowania.Krystalizacja próżniowa
Stabilne tworzenie kryształów i czystszy kondensat do ponownego użycia lub zgodnego odprowadzania.
Modułowy i łatwy w utrzymaniu
Zdejmowane moduły i dostępny układ rur zmniejszają przestoje i upraszczają remonty.
Zastosowania
Zaprojektowany dla
ścieków z produkcji papieru
,
solanek z produkcji soli i szerokiej gamy ścieków przemysłowych w przemyśle chemicznym, farmaceutycznym, tekstylnym/farbiarskim, browarach, produkcji żywności i napojów oraz wstępnej obróbki ZLD. Obsługiwane jest również zagęszczanie odrzutów RO z odsalania i odzyskiwanie zasobów.Typowy trójeffektowy odparownik cienkowarstwowy — Specyfikacje i parametry techniczneParametr / SpecyfikacjeHP-3.0
HP-4.5
| HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Wydajność odparowywania (kg/h) | 3000 | 4500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6000 | 9000 | 15000 | 15000 | Pierwszy efekt | 24000 | 0 | 50000 | Zużycie pary surowej (kg/h) | 900 | 1350 | |
| 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 15000 | 15000 | Stopień próżni każdego efektu | Pierwszy efekt | 0 | |
| Drugi efekt | 76 | (mmHg) | |||||||||
| 53 | 640 | ||||||||||
| Temperatura odparowywania każdego efektu | 0,6–1,0 (ciśnienie bezwzględne) | 99 | |||||||||
| Drugi efekt | 76 | Trzeci efekt | |||||||||
| 53 | Ciśnienie pary do odparowywania (MPa) | ||||||||||
| 0,6–1,0 (ciśnienie bezwzględne) | Zawartość ciał stałych w wsadu (%) | ||||||||||
| 6–7 (przykład) | Zawartość ciał stałych na wylocie (%) | ||||||||||
| 42–48 (przykład) | Uwagi dotyczące eksploatacji | ||||||||||
| Liczba efektów i obciążenie dobrane w celu spełnienia docelowej oszczędności pary i jakości kondensatu. | Poziomy próżni i ΔT ustawione zgodnie z BPE wsadu i tendencją do osadzania się kamienia. | ||||||||||
Opcjonalne moduły TVR/MVR można zintegrować w celu dalszego ponownego wykorzystania par wtórnych.
