Urządzenia do odparowywania wielostopniowego z opadającym filmem do oczyszczania ścieków
Basic Properties
Place of Origin:
Chiny
Brand Name:
Hanpu
Certification:
CE ISO000
Model Number:
MNIE
Trading Properties
Minimum Order Quantity:
1 zestaw
Price:
USD18,0000-USD65,0000
Supply Ability:
1 zestaw na miesiąc
Specifications
| Material: | stal nierdzewna | Core Components: | Silnik, PLC, pompa |
| Warranty: | 1 rok | Application object: | Przechowywanie na zimno |
| Evaporating type: | Odparowanie próżniowe | Brand: | Hanpu |
| Condition: | Nowy | ||
| High Light: | Sprzęt do parowania Mvr wielokrotnego działania,System parowania fal spadających,System parowania wielokrotnego działania ze stali nierdzewnej |
||
Product Description
Wielostopniowe urządzenie do odparowywania z opadającym filmem do oczyszczania ścieków
Modułowy MEE z opadającym/cienkim filmem system do zagęszczania ścieków przemysłowych i umożliwiający krystalizację próżniową lub ponowne wykorzystanie wody. Zoptymalizowany pod kątem oszczędności pary, małej powierzchni i ciągłej, zautomatyzowanej pracy w ściekach z produkcji papieru, solankach i różnych strumieniach przemysłowych.
Niższe koszty mediów
Każdy efekt ponownie wykorzystuje parę z poprzedniego efektu jako medium grzewcze, radykalnie redukując świeżą parę na kg odparowanej wody.
Czysta praca
Zamknięta praca próżniowa z rurami polerowanymi na lustro łagodzi zanieczyszczenia i upraszcza CIP.
Modułowy i łatwy w utrzymaniu
Sekcje na płozach i łatwo dostępne rury skracają okna instalacji i konserwacji.
Opis procesu imdash; Przykład przepływu równoległego
Zasada działania: Zasilanie wchodzi do obwodu pierwszego efektu, miesza się z krążącym roztworem i jest ogrzewane parą bezpośrednią w podgrzewaczu H. W odparowywaczu V1 woda paruje w temperaturze wrzenia. Następnie roztwór przechodzi do drugiego efektu o niższym ciśnieniu, gdzie para z pierwszego efektu staje się źródłem ciepła. To etapowe ponowne wykorzystanie jest kontynuowane w kolejnych efektach, dobieranych zgodnie z podniesieniem temperatury wrzenia, dopuszczalnym ΔT i obciążeniem imdash; maksymalizując wydajność cieplną i minimalizując koszty eksploatacji.
Struktura
Podgrzewacze i separatory pierwszego/drugiego/trzeciego efektu, motoryzacji, skraplacz, motoryzacji, motoryzacji oraz pełna instrumentacja (próżnia, temperatura, ciśnienie, przepływ, poziom). Opcjonalne moduły TVR lub MVR mogą dodatkowo ponownie wykorzystywać pary wtórne.Kluczowe cechy
Szybkość odparowywania:
- od 500 kg/h do 80 t/h.Materiały:
- SS304 lub SS316L (inne na życzenie).Próżnia, praca w niskiej temperaturze:
- Krótki czas przebywania; delikatny dla składników wrażliwych na ciepło.Sanitarne elementy wewnętrzne:
- Rury bezszwowe polerowane na lustro zmniejszają osadzanie się kamienia; łatwe CIP.Wysoki współczynnik koncentracji:
- Hydrodynamika opadającego filmu obsługuje lepkie zasilania; krótki czas koncentracji.Automatyzacja:
- PLC/HMI, blokady, trendy, kontrola receptur.Niestandardowe ciągi procesów:
- Skonfigurowane zgodnie z chemią zasilania, BPE i mediami klienta.Zastosowania
Koncentracja ścieków i ponowne wykorzystanie w
produkcji papieru, motoryzacji, motoryzacji, motoryzacji, motoryzacji, motoryzacji; koncentracja odrzutów RO; odzyskiwanie soli poprzez krystalizację próżniową; ZLD wstępne przetwarzanie.Typowy trójetapowy odparowywacz z opadającym filmem imdash; Specyfikacje i parametry techniczne
Parametr / Specyfikacje
| HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Wydajność odparowywania (kg/godz.) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000 | 4500 | 7200 | 9000 | 15000 | 15000 | Stopień próżni każdego efektu | 24000 | 30000 | 50000 | Zużycie surowej pary (kg/godz.) | |
| 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 7200 | 7200 | 9000 | 15000 | Stopień próżni każdego efektu | |
| Pierwszy efekt | 99 | Drugi efekt | |||||||||
| 76 | (mmHg) | ||||||||||
| Trzeci efekt | 53 | Temperatura odparowywania każdego efektu | |||||||||
| Pierwszy efekt | 99 | Drugi efekt | |||||||||
| 76 | Trzeci efekt | ||||||||||
| 53 | Ciśnienie pary do odparowywania (MPa) | ||||||||||
| 0.6–1.0 (ciśnienie bezwzględne) | Zawartość ciał stałych w zasilaniu (%) | ||||||||||
| 6–7 (przykład) | Zawartość ciał stałych na wylocie (%) | ||||||||||
| 42–48 (przykład) | Porównanie wydajności dla różnych odparowywaczy | ||||||||||
Pozycja
| Jednoetapowy odparowywacz | Wielostopniowy odparowywacz | Odparowywacz TVR | Odparowywacz MVR | Zużycie energii |
|---|---|---|---|---|
| Zużycie energii jest znacznie wyższe niż w przypadku innych; teoretycznie 1 tona wody zużywa 1 tonę pary. | Relatywnie energooszczędny w porównaniu do efektu pojedynczego. | Opiera się na tradycyjnym wieloefektowym z dodanym jeszcze jednym efektem; wymaga pary o wyższym ciśnieniu do napędu. | Najbardziej energooszczędna opcja dla odparowywaczy ogółem, ale wymaga ~10–40 kW energii elektrycznej dla sprężarki. | Powierzchnia |
| Mała | Źródła energii | Mała | Mała | Źródła energii |
| Para i energia; wymaga sieci rur parowych i kotła. | Para i energia; wymaga sieci rur parowych i pary wysokociśnieniowej. | Para i energia; wymaga sieci rur parowych i pary wysokociśnieniowej. | Napęd elektryczny; nie jest potrzebna duża sieć parowa, system obiegu zamkniętego. | Automatyzacja |
| Półautomatyczna | Pełna automatyczna praca, ciągłe odparowywanie | Wykres zasady działania | Wykres zasady działania | Wykres zasady działania |

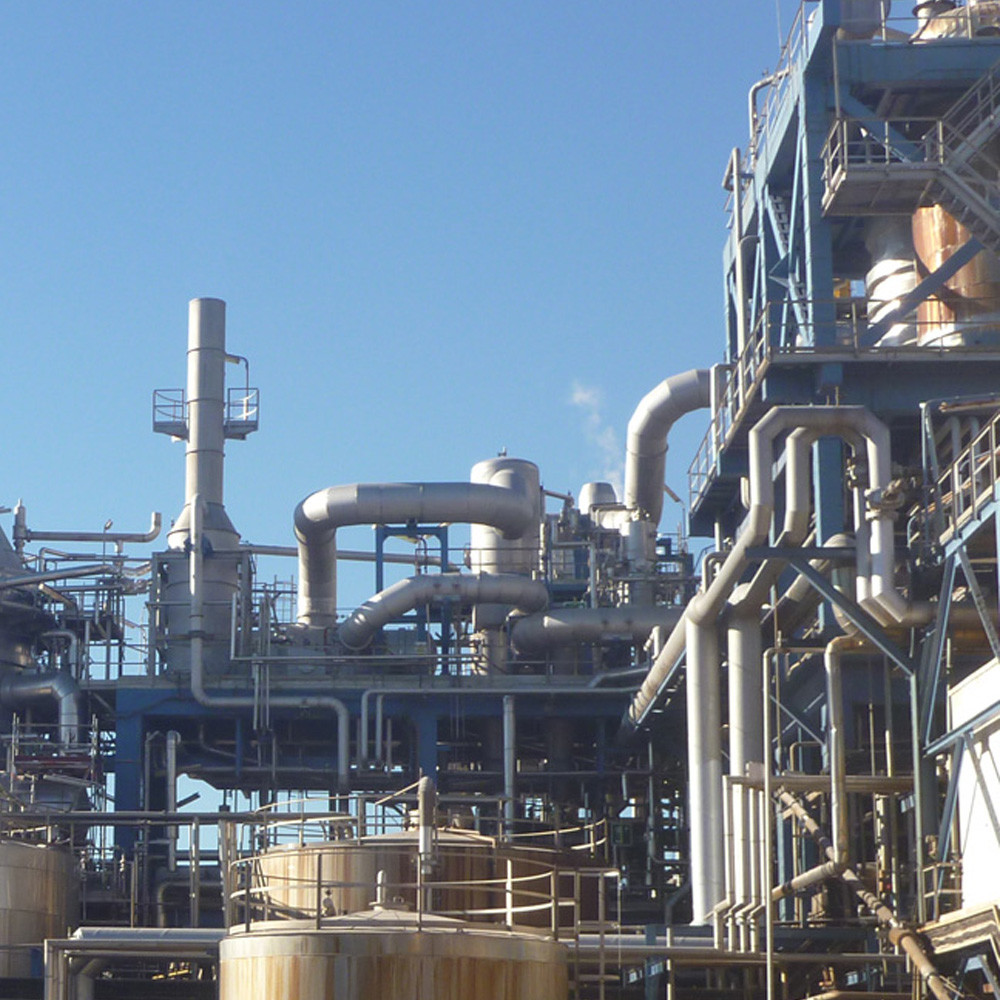

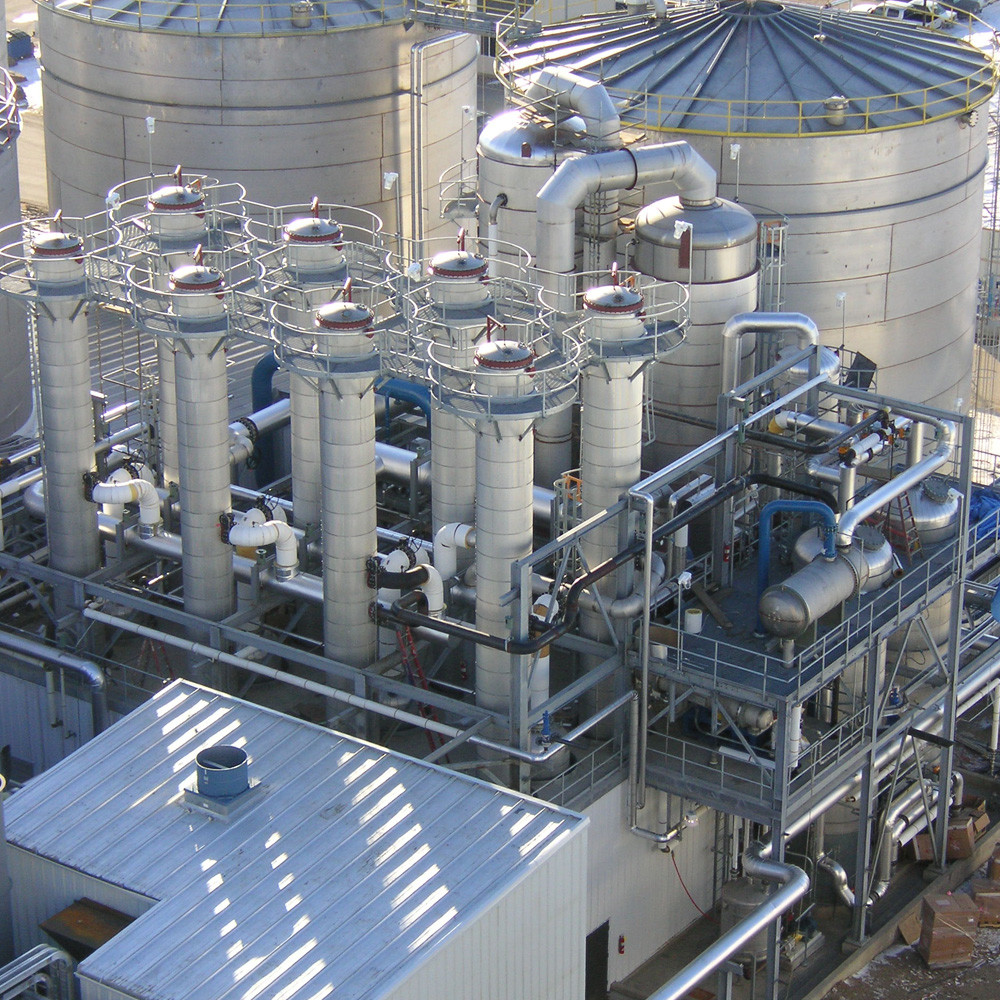

Nasze miejsce produkcji
