Wysokowydajny zakład produkcji soli morskiej / soli jeziornej dla soli stołowej
Opis
Linia urządzeń do rafinerii soli morskiej i soli jeziornej obejmuje: windę ze stali nierdzewnej, mikser, przenośnik, kruszarkę, myjkę do soli, maszynę do jodowania, wirówkę i suszarkę, odpylacz, pakowarkę itp.
Ze względu na wydajność linii produkcyjnej możemy produkować w oparciu o wymagania klientów.Wydajność wynosi 3-30 ton/godz.
Zaleta naszej linii sprzętu:
Wysokiej jakości sól rafinowana charakteryzuje się wysoką czystością, błyszczącym wyglądem, dobrą wolną płynnością i stabilną zawartością jodu.
Niska strata, strata NaCl poniżej 10%.
Niskie zużycie energii i inwestycje.
Sprzęt ma długą żywotność, jest łatwy w obsłudze i konserwacji.
Proces rafinacji soli
(A) Zasilanie solą surową (B) Płukanie i mielenie soli (C) Dozowanie dodatków i powlekanie (D) Wirowanie (E) Suszenie (F) Sortowanie i kondycjonowanie (G) Pakowanie (H) Recykling solanki

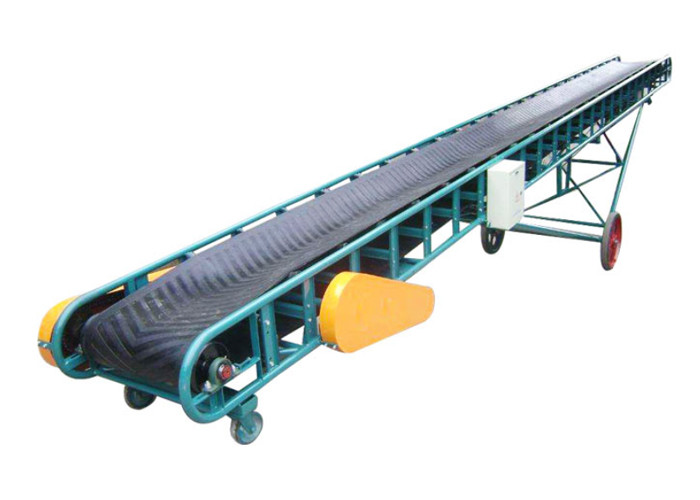

A) Sól surowa jest podawana do zasobnika soli surowej ze składowiska lub bezpośrednio rozładowywana z wywrotki.Poniżej tego leja znajduje się układ podajnika.Podajnik podaje materiał do przenośnika.Przenośnik ten wyposażony jest w separatory magnetyczne w punktach podawania i odprowadzania do usuwania kawałków żelaza, takich jak gwoździe, nakrętki i śruby oraz inne zanieczyszczenia magnetyczne.Przenośnik podaje surową sól do leja zasypowego młyna mokrego.
B) Siatki do mielenia na mokro i kontrolują wielkość produktu, a także usuwają rozpuszczalne uwięzione w ziarnach zanieczyszczeń obecnych w kryształach surowej soli.W tym procesie surowa sól jest mielona z solanką w celu uzyskania pożądanych rezultatów.Gnojowica solna z mokrego młyna spada grawitacyjnie do znajdującego się poniżej zbiornika na gnojowicę.W zbiorniku na gnojowicę dodaje się więcej solanki w celu przeprowadzenia wstępnego wymywania.Przelew ze zbiornika gnojowicy odprowadzany jest do osadników.Zawiesina solna jest pompowana do zbiornika myjącego w celu głównego wymywania.Solanka przelewowa ze zbiornika myjącego jest kierowana do odstojnika w celu oczyszczenia i zawracana do systemu.

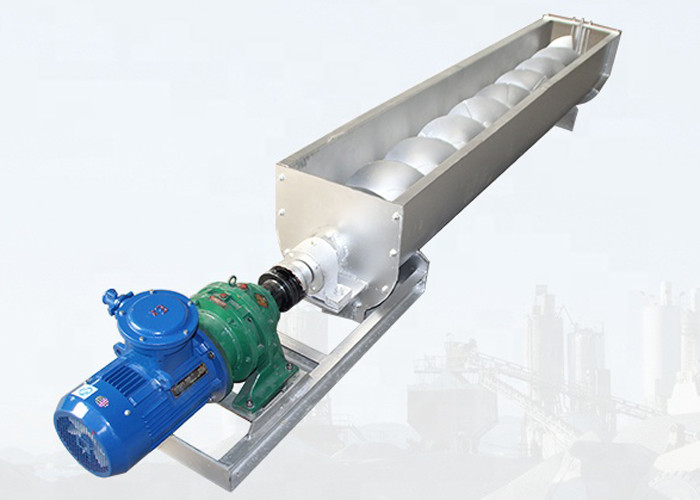

C) Zawiesina solna ze zbiornika myjącego jest pompowana do zagęszczacza, gdzie jest kondycjonowana do odwirowania.Jest to zbiornik o podwójnym przeznaczeniu, który przenosi również nasze wtórne wymywanie, a także zagęszczanie zawiesiny solnej.Ta zawiesina jest następnie podawana do wirówki.Placek solny z wirówki jest pobierany przez podajnik ślimakowy, a ług macierzysty jest odprowadzany do zbiornika gnojowicy poniżej,
D) Placek solny odprowadzany do podajnika ślimakowego jest dozowany jodem i innym dodatkiem środka przeciwzbrylającego przed przeniesieniem go do suszarki fluidyzacyjnej.

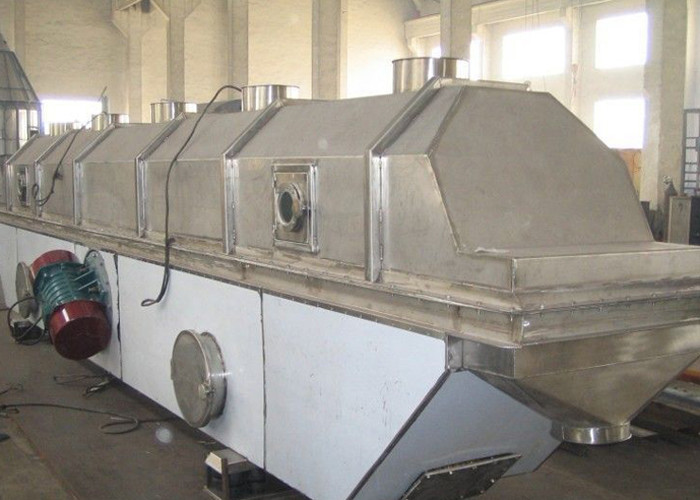

E) Suszarka fluidyzacyjna jest akceptowaną na całym świecie opcją suszenia placka solnego.Jest to zintegrowany system składający się z dwóch sekcji do podgrzewania i późniejszego chłodzenia produktu.Gorące powietrze wdmuchiwane jest za pomocą wentylatora do złoża solnego w celu uzyskania wymaganej suchości produktu końcowego.Powietrze z otoczenia jest wdmuchiwane do sekcji chłodzenia w celu schłodzenia gorącego, może być pakowane w worki i uszczelniane.Sól z wylotu suszarni jest podnoszona przez podnośnik kubełkowy w celu sortowania i kondycjonowania.

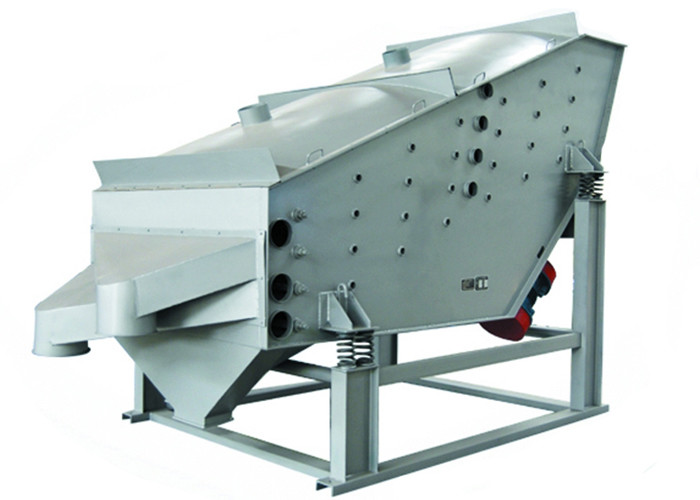

F) Sucha sól z podnośnika kubełkowego jest podawana na przesiewacz żyroskopowy.Nadmiar z sita jest wysyłany do młyna suchego (młyn kołkowy) w celu przemiału.Posortowany produkt jest podawany do mieszarki w celu kondycjonowania, aby był sypki lub nadający właściwości i skład, które mogą być wymagane.Wyjście z suchego młyna jest przesyłane z powrotem na sito, aby uniknąć mieszania nadwymiaru z produktem końcowym.
G) Produkt końcowy z blendera jest przechowywany w silosie.Silosy te zasilają maszyny pakujące, aby zapakować produkt końcowy do pakowania produkcji 1 kg.do 50 kg.pakowanie luzem, jakie może być wymagane.
H) Czysta solanka, która przelewa się z osadnika, jest kierowana do zbiornika solanki.Osady osadzające się w osadniku są odprowadzane do osadnika.Solanka ze zbiornika solanki jest pompowana do kolektora solanki.Ten kolektor solanki rozprowadza solankę z określoną szybkością do różnych zbiorników.Solanka spływająca z osadnika jest odzyskiwana i pompowana przez pompę transferową z powrotem do procesu.Szlam, który osadza się na dnie stawu, jest złomowany i usuwany do solnisk lub innego zatwierdzonego miejsca.
Specyfikacja2-stopniowa wirówka popychająca
Ekwipunek | 2-stopniowa wirówka popychająca | |||
Spec. | Wirówka HP | Ilość | ustawić | |
Parametry techniczne | ||||
1 | Średnica kosza | 560/630 mm | ||
2 | Prędkość obrotu kosza (maks.) | 1360 obr/min | ||
3 | Skok mechanizmu popychacza | 70-80 razy/min | ||
4 | Współczynnik separacji | 570-642 | ||
5 | Głównym silnikiem | Specyfikacja/moc | 55 kW | |
Typ instalacji | Poziomy | |||
Klasa ochrony | IP54/F1 | |||
Zasilacz | 3-fazowy prąd przemienny, dostosowany | |||
6 | Silnik pompy oleju | Specyfikacja/moc | 30 kW | |
Typ instalacji | Poziomy | |||
Klasa ochrony | IP54/F1 | |||
Zasilacz | 3-fazowy prąd przemienny, dostosowany | |||
7 | Pompa olejowa | Specyfikacja | NB5D140F | |
Odpływ | 140 ml/obrót | |||
Maksymalne ciśnienie | 8 MPa | |||
8 | Wymiar | 3127mm × 1700mm × 1955mm | ||
9 | Waga | 4860 kg | ||
10 | Rodzaj powłoki | otwarty | ||
11 | Wyjście | ~25T/H | ||
12 | Zawartość wilgoci po oddzieleniu | <4% |
Miejsce surowej soli
Zakład produkcyjny klienta
