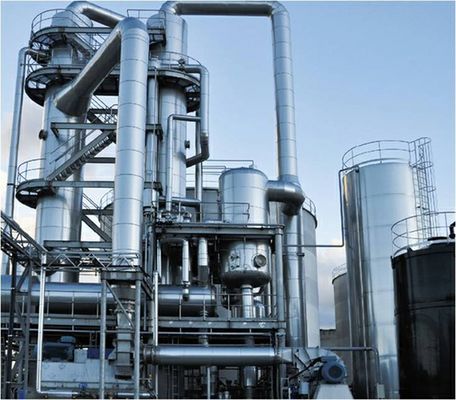

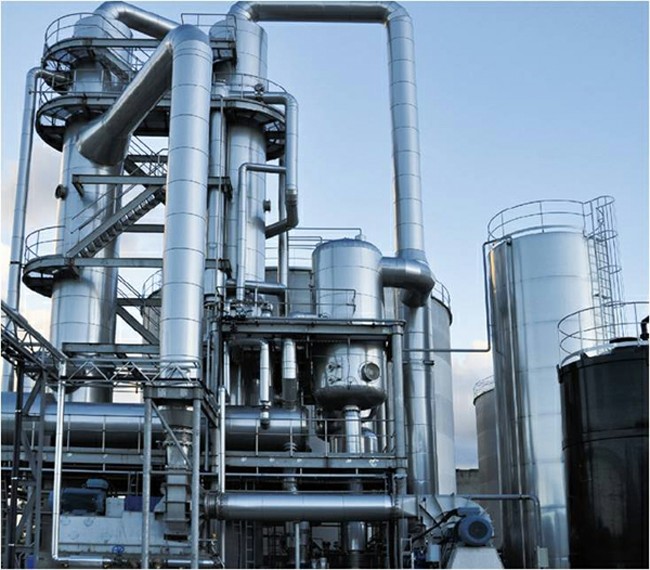

System krystalizacji Litium Hydroxide 4T/H Single MVR Evaporator
| High Light: | parownik jednoczynnikowy wodorotlenku litu,parownik jednoczynnikowy 4 t/h,parownik jednokierunkowy wodorotlenku litu |
||
Zbudowany do baterii LiOH·H2O: jednoefektywne stężenie MVR z krystalizacją wymuszoną i ciągłym obróbką ciał stałych.
Hanpu dostarcza EPC pod kluczKrystalizacja parownika MVRsystemy dowodorotlenek litu (LiOH·H2O)Ta linia MVR jest zaprojektowana na około4 t/h obowiązek parowania*(zależne od paszy), koncentrując płyn litowy i wytwarzając stabilne kryształy o niskiej zawartości zanieczyszczeń.Parzenie MVR,krystalizatory w trybie przymusowym,Centrifugi tłoczące, mycie kryształowe, orazpolerowanie kondensatemaby zminimalizować energię i zwiększyć wydajność.
* Pojemność zależy od stężenia paszy, okna temperatury i wymaganych specyfikacji kryształu.
Rozwiązujemy wyzwania produkcyjne
Wysokie zużycie pary i OPEX, korozja wywołana chlorkiem, skalowanie/przepaść w wysokich stężeniach LiOH, jakość kondensatu poza specyfikacją i niestabilna kinetyka krystalizacji.odparowanie niskotemperaturowe, zoptymalizowana hydraulika, wybór materiałów (np.SS316L / Duplex 2205 / Tytan), orazCIP/prania w sieciaby utrzymać stabilność transferu ciepła.
Dlaczego Hanpu?
|
Konstrukcja specyficzna dla chemii |
Niska energia specyficzna (MVR) |
Konsekwencja na poziomie baterii |
Metallurgia odporna na korozję |
Co z nami dostaniesz?
- W pełnipakiet procesówz równowagą ciepła i materiału iCAPEX/OPEXanaliza
- Wpływ pojedynczyParnik MVRrozmiarowy do ~4 t/h pracy parowania
- Krystalizator z przymusowego krążeniaz kontrolą nasion LiOH·H2O
- Centrifugę tłoczącądo ciągłego wyładowywania i mycia kryształowego
- Odgrzewanie/polerowanie kondensatu do ponownego użycia; automatyka PLC/SCADA
Jak działa parownik MVR
Główny pomysł:Kompresor podnosi temperaturę pary, dzięki czemu może ona skondensować się po stronie wymiennika i gotować więcej płynu, zamykając pętlę energetyczną.
- Wyparować:Litowy płyn jest podgrzewany; część wody zamienia się w parę.
- Kompresja:Kompresor mechaniczny (centrifugal/Roots) zwiększa ciśnienie i temperaturę pary.
- Kondensacja i ciepło:Gorąca sprężona para kondensuje się po stronie grzewczej, dostarczając ukryte ciepło do gotowania większej ilości alkoholu.
- Recykling:Kondensat jest zbierany do polerowania/ponownego wykorzystania; wytwarzanie pary trwa przy minimalnym zapaleniu pary.
- Kontrola:Kompresor napędzany VFD, zarządzanie ΔT, pętle poziomu/ciśnienia orazCIPTrzymaj pracę stabilną i niski poziom brudu.
W porównaniu z efektami napędzanymi parą MVR znacznie zmniejsza zapotrzebowanie na świeżą parę, obniża temperaturę pracy i poprawia energię właściwą dla stężenia płynu litu.
Porównanie wydajności dla różnych parowników
| Pozycja | Odparnik o pojedynczym działaniu | wytrzymałość nieprzekraczająca 10 kW | Parnik TVR | Parnik MVR |
| Zużycie energii | zużycie energii jest znacznie wyższe niż inne, 1 tona wody zużyje 1 tonę pary w teorii | stosunkowo oszczędność energii | Baza na tradycyjnym parowniku wieloefektywnym, dodany jeszcze jeden efekt, ale potrzebny napędzany parą o wyższym ciśnieniu | Najbardziej energooszczędna technologia do parowania, ale zużycie energii 10-40 kWh |
| Powierzchnia | Małe | duże | duże | małe |
| Źródła energii | pary i energii, potrzeba sieci rur parowych i kotła | pary i energii, potrzeba sieci rur parowych i kotła | Parę i energię, potrzebuję sieci rur parowych i kotła, potrzebuję pary wysokiego ciśnienia. | Elektryczność, nie potrzebujesz sieci rurowej, cały system cyrkulacji zamkniętej pętli |
| Automatyzacja | Półautomatyczne | Całkowicie automatyczna praca, ciągłe parowanie | Całkowicie automatyczna praca, ciągłe parowanie | Całkowicie automatyczna praca, ciągłe parowanie |
Wyjaśnienie/filtracja paszy → Przedgrzewanie →Wyparzenie MVR pojedynczeaby wycelować w ciała stałeKrystalizator z przymusowego krążenia(kontrola siewu i pobytu) →Centrifugę tłoczącąWypuszczanie i mycie ciast → Suszarka/opakowanie (opcjonalnie) → recykling alkoholu matki → Polerowanie i ponowne wykorzystanie kondensatem.
Wprowadzenie do obrotu i cele → Laboratorium/pilot (nieobowiązkowe) → Projektowanie procesu i bilans cieplny → Szczegółowa inżynieria i produkcja → Instalacja i uruchomienie → Badania wydajności i szkolenia → Strategia konserwacji i części zamiennych
Zakres stosowania
Lithium hydroxide from brine or hard-rock routes · Pre-concentration upstream of crystallization · Debottlenecking existing multi-effect lines · Condensate reuse and water saving · Materials & corrosion upgrades.
Jeśli macie pytania dotyczące naszego systemu 4T/H MVR LiOH?Skontaktuj się z nami.
Odnosi się do:obowiązek parowaniaWynik kryształowy zależy od składu paszy, docelowych substancji stałych i ustawień krystalizatora.
WybieramySS316L / Duplex 2205 / Tytanw zależności od poziomu chlorku, temperatury i ΔT. Materiały uszczelniające i uszczelniające są odpowiednio dopasowywane.
Właściwe zarządzanie prędkością i filmem, optymalizacja ΔT, wybór powierzchni orazCIP/prania w sieci; kontrolę nasion i pobytu w krystalizatorze w celu stabilizacji rozkładu rozmiaru kryształu.
Jednostkowy etap MVR może uniemożliwić działanie istniejących efektów lub działać samodzielnie przed krystalizacją.
Litowy wodorotlenek MVR, krystalizacja LiOH, krystalizator przymusowego obiegu, odwrotnik, MVR jednorazowego efektu, polerowanie kondensatem, LiOH baterii, EPC pod klucz.
